课程编号：CS0021

主办单位：长春理工大学与讯技光电联合实验室&讯技光电科技（上海）有限公司

协办单位：长春理工大学光电工程学院、长春理工大学OSA学生分会、上海讯稷光电科技有限公司、讯技科技股份有限公司

课程讲师：长春理工大学资深专家&讯技光电高级工程师

课程形式：讲师通过理论结合实际方式讲授与学员互动式教学，教材与PPT同步教学。

课程时间：2013年6月28日（五）-30日(日) AM 9:00-PM4:00

课程地点：北京（具体地点开课前一周通知）

讲师介绍:

第一天

几何像差概述及光学设计

●几何像差概述
☆ 球差
☆ 位置色差和二级光谱
☆ 彗差、正弦条件、等晕条件与正弦差
☆ 象散、场曲、畸变
●初级像差理论介绍及讨论
☆ 七种像差与口径、光阑位置、视场、光焦度关系
☆ 像差的塞得和数表示及讨论

●光学设计实例分析（1）
☆ 单透镜的波差法与最小偏向角法
☆ 双胶合物镜的波差法和最小偏向角法
☆ 三胶合物镜的波差法和最小偏向角法
☆ 透射式平行光管物镜
结构参数：口径D=100mm,焦距f=1000mm,视场2w=1°

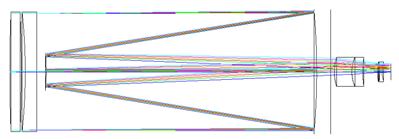

☆ 折反射复消色平行光管物镜
为减小色球差和缩短筒长，采用折反射式复消色平行光管物镜，为解决非球面加工困难，主反射镜均用球面，用前面两K9玻璃组成的无光角度透镜校正主次反射镜产生的球差，用后面双胶合物镜校正象散、场曲、客服两反射系统视场小的不足。结构参数D=125mm，焦距f=1000mm,视场2w=1°。

☆ 摄远物镜
双胶合物镜虽然可以校正球差、慧差、和位置色差，但无法校正场曲和象散，视场稍大就无法保证像质。为此，可在双胶合物镜后面加一弯月透镜构成摄远物镜，除主面迁移缩短筒长外，更主要的是校正场曲和象散，提高成像质量。结构参数：口径D=400mm,焦距f=200mm,视场w=7°。

第二天

●光学设计实例分析（2）
☆ 物镜
非接触在线监测工件尺寸设备的核心部件是物镜，这种物镜的特点是一种负畸变物镜。物镜可以实现反射镜转动扫描时，物方光束角扫面和像方光束线扫描保持线性关系，保证其不失真。技术参数：测量尺寸：0mm~50mm,测量精度1μm，扫面口径：D=2mm，焦距：f=250mm。

☆ 4系统物镜
4系统用于图像处理，核心部件是物镜，它的质量直接影响图像处理效果。处理图像尺寸直径为15mm。波长0.6328μm。

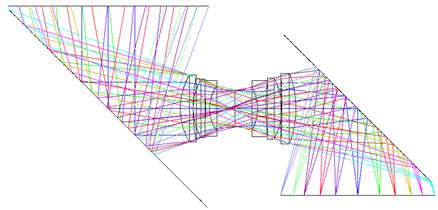

☆ 全景相机物镜
全景相机是航空摄影相机的一种，因在飞行过程中可绕与飞行方向平行的轴旋转，可拍摄宽幅照片。技术要求：焦距f=165mm,相对口径:D/f=1/4,静态视场2w=40°。

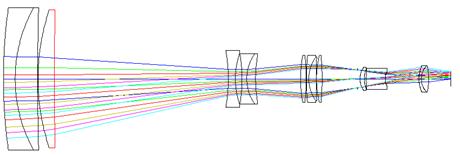

☆ 变焦摄影物镜

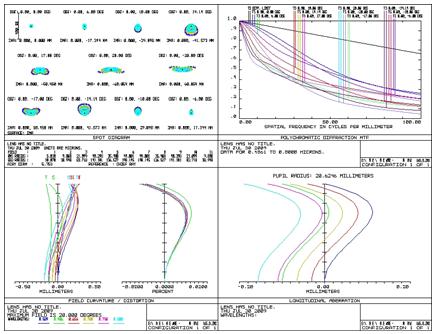

从动态光学理论上讲，变焦透镜属于一维动态稳像光学系统。应用动态光学理论可推导出像移补偿公式。由此公式可准确计算出补偿曲线，从而设计补偿像移的凸轮机构。从光学设计角度看，变焦镜头属于大像差系统，七种几何像差均需要校正，设计难度大，可以说变焦尽头是光学设计中最难设计的光学系统。本讲座将给出一种设计变焦镜头的新方法，并给出一种使像面完全稳定的机械补偿法。技术指标：
焦距f=7.907~118.749mm
相对孔径：D/f=1/4
视场角：2w为41.56°~2.89°
光学总长：L=188.93mm

☆ 高倍显微物镜
平像场，复消色高倍油浸物镜曾是光学设计的两大难题，目前为止只有德国解决得比较好，其他国家包括日本仍没解决。其原因是既要平像场（消场曲、象散）又要复消色（消二级光谱）。技术指标：
放大倍率
数值孔径：NA=1.25
视场：

☆ 离轴三反系统
卡塞格林、RC、格林高利、牛顿式等共轴反射系统的优点是全光谱（无色差），但缺点是：视场小、有中心遮拦、杂散光大。为保持其有点，克服其缺点，20世纪末国际上出现了离轴反射系统，其中三反系统用的比较多。虽然其加工和装调较共轴系统复杂，但由于其优点很明显，已被大量采用，而且加工和装调问题已逐步得到解决。
技术指标：
焦距f=2000mm;
相对孔径：D/f=1/8;
视场：子午0.2°，弧失17°

第三天

●光学设计实例分析（3）

☆ 数码相机镜头的优化设计

参数要求：焦距F=6mm、相对孔径D/f=1/4.5、视场角54°；光阑后置。

要求只用普通材料，并且只准许使用标准面进行设计。

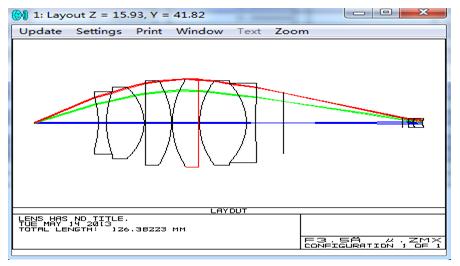

设计方法：首先在ZBASE数据库选择一个初始结构，经过焦距的缩放，各种参数更改符合本设计要求，然后经过加入操作数如MTFA、FCGS、 FCGT等优化.同时还可以学会如何运用玻璃材料的改变优化像质，最后达到设计要求；结构图及传递函数下图。

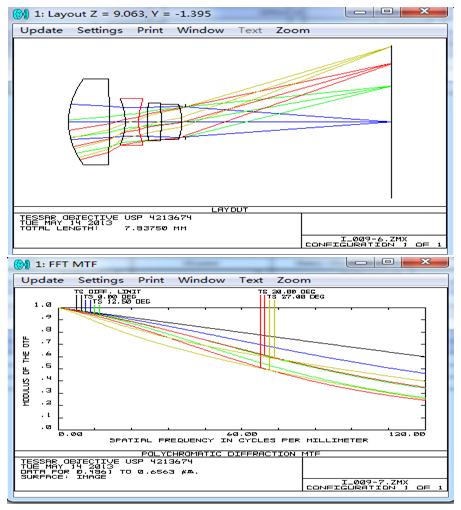

☆ 新型手机镜头设计

参数要求：焦距F=4，相对孔径D/f=1/3.3、视场角56°;系统长度小于6mm，通过运用非球面可以使递函数达280lp/mm。

目前手机镜头要求结构紧凑且要能大批量生产;所以经常用塑料材料设计，并且像质要求都很高。设计方法，首先确保能够找到手机镜头的初始结构是理想的，否则可以任选一款比较紧凑的结构，把材料换成塑料材料，然后进行优化。在可能的情况下首先用标准面作为变量，当像质达不到你的设计要求时加入非球面进行优化具体实例如下.。其中要加入相应的操作数控制系统长度,及控制主光线角度等操作数达到设计要求，同时也要考虑像面边缘照度的情况。

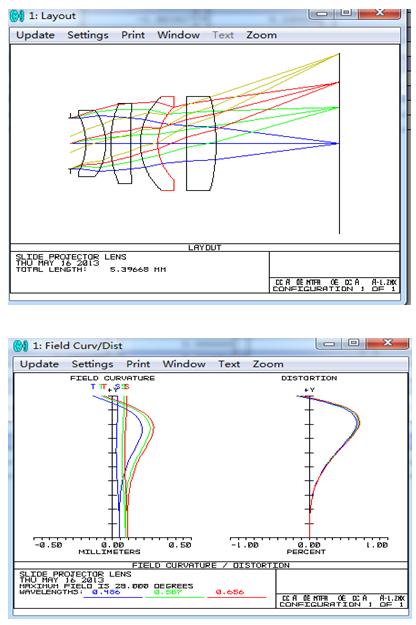

☆ 短焦距、长出瞳距广角目镜设计

参数要求：焦距F=3.5mm,视场角 ,出瞳距大于17mm；

这是一款比较特殊的目镜，一般用于高档天文望远镜，或者高档观鸟镜，为了将倍数达到最大所以焦距尽量短，而为了便于观测，镜目距要尽量长；从初始结构选取的合理化，到目镜优化需要注意的事项等将在具体设计时进行讲解。

☆ 复消色差物镜设计

1、 运用特殊材料两片透镜达到消二级光谱实例如下

2、

3、 用普通材料三片透镜经过操作数的运用达到消二级光谱。

4、

课程费用：3600元/人

报名缴费截止时间：2013年6月23日

课程邀请函下载：点此下载

备注：

1.本次课程人数限定20人，报名联络方式如下：
电话：021-64860708（上海）、027-87106990（武汉） 转 课程小组
传真：021-64860709（上海）、027-87106806（武汉）
Email：course@infotek.com.cn

2.本次课程仅针对讯技客户，如确认报名，请填写附件报名表格，并以传真（021-64860709、027-87106806）或邮件（course@infotek.com.cn）的形式发至讯技课程小组。

3.在客服人员与您确认信息无误后，客户需将课程费用汇款至讯技账户。
户名：讯技光电科技(上海)有限公司；
银行名称：中国工商银行上海市习勤路支行；
银行帐号：1001-2281-0901-6237-775
汇款完成后，请在汇款凭证上注明课程名称、日期与报名人员后传真至021-64860709（上海）或027-87106806（武汉） 或Email至course@infotek.com.cn

4.课程采用小班授课模式，并通过理论联系实际的方式为学员讲解，本次课程报名截止日期为开课前一周，如有兴趣建议您尽早报名并缴费。

5.学员需自备有管理员权限的电脑，可以自带上课用的软件，不能携带者请提前通知讯技课程小组，便于提前做好安排。

6.报名费用中包含课程学费、材料费、开票税金及午餐费用，其他费用学员自理。
