若丹明荧光粉（一种红色荧光粉）6G

该例说明在FRED内模拟荧光粉的方法。由与脚本散射模型有关的波长属性g_w模拟荧光粉特性。根据用户编制的概率分布程序，该属性允许个别光线的波长发生变化。改变个别光线的波长是FRED的一个重大特色。甚至，脚本语言还可提供增加波长的操作。FRED允许用户执行精确的大范围的彩色模拟；荧光粉模拟只是其中一个实例。

实例有4部分：

建立问题

添加光源

添加几何

添加散射模型

运行仿真

建立问题

此次仿真需要0.486 µm的光线入射在一块涂有若丹明6G染料的薄片上。0.486 µm的光线来自氩离子激光器。

添加光源

使该光源的高斯宽度为0.075 mm。

波长为0.486 µm。




添加几何体


现在，添加一个表示若丹明6G薄膜的平面。



设置镀膜为“透射”，光线追迹控制为“允许全部”，设置散射光线有不同的颜色。



添加散射模型


为了完成荧光曲面的定义，若丹明6G的数据必须插入FRED脚本定义的散射模型内。FRED的镀膜数字转换器是转换图像为数字数据的便利方法。下图显示的下载到数字转换器内的若丹明6G反射光谱的位图图像。



接着，来自数字化文件的数据经过处理，放置在下图所示的脚本散射模型内：



注意：执行脚本散射模型之前先编译，建议数据集紧凑放置，以致其对光线追迹速度的影响达到最小。


该散射模型分配到薄膜曲面上，散射光线以散射方向射入镜面周围的小角内。



也可创建探测面以接收透射的荧光，并添加一个分析面。


运行仿真

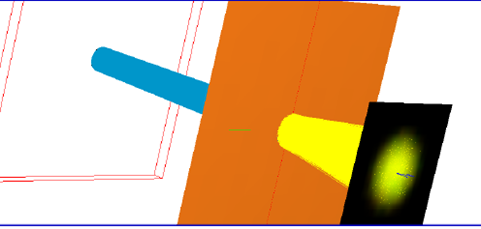

下图显示的系统模型的光源是用RGB着色：



下图显示的是一个探测器上的彩色图像计算，通过图表视图的显示在可视化视图命令实现。该图是用RGB表示的荧光光谱，荧光光谱是由数字化数据构成的。任何一个操作过染料激光器的人都可能认出常用激光器的黄色染料
