OptiSystem 17.0 新版本发布!
时间:2020-03-24 16:50来源:讯技光电作者: 技术部点击:打印
OptiSystem 17.0的主要功能
OptiSystem新版本增加了几个新的元器件,并且加强了现有元件的功能
新元件包含
GN Model
LiFi Channel
Multicore Fiber
MCF XT-Bending Radius
MCF XT-Core Pitch
OTDR
加强的功能包含
添加了一个复选框,用户可以将Phi OTDR元件的计算数据保存到文件中,并可以定义存储文件所需的路径。
编辑了Linear Multimode Fiber的数据表,以显示CamMMFI数据文件的格式。一个描述数据结构的PDF文件添加了案例库中,该案例库位于C: Usersuser nameDocumentsOptiSystem17.0samplesComponentsamplefilesMultimodeLibraryOptical Fibers。
在元件数据表中添加了计算OFDM Modulation元件的峰均比(PAPR)参数的公式。PAPR参数可以通过“Component Results…”查看。
附录(3)添加到Optical Fiber的数据表中,说明了如何把光纤数据文件加载位于C:Program FilesOptiwave SoftwareOptiSystem 17componentsOptical Fiber...的元件属性弹出窗口。

新元件以及主要加强的功能
GN-Model:
GN-Model组件可以用来对长距离单跨和多跨DWDM传输系统仿真。DWDM信道可以使用mQAM或mPSK调制方案进行调制。与传统的求解非线性薛定谔方程的方法相比,GN-Model允许对光传输系统进行超快速计算。该组件可用于计算如图1所示的系统BER与接收或发射功率图、如图2所示的系统OSNR与发射功率,以及如图3所示的系统最大接收与发射功率。下面显示的不同图形是使用组件的默认设置获得的。可以通过右键单击组件并选择“Component View…”来查看图形,然后选择二维图形来显示结果。也可以通过“Project Browser”访问结果,在docker中可以查看和保存图形及其数据。可以在Optiwave的网站上观看关于这个元件的网络研讨会https://optiwave.com/category/resources/webinars/

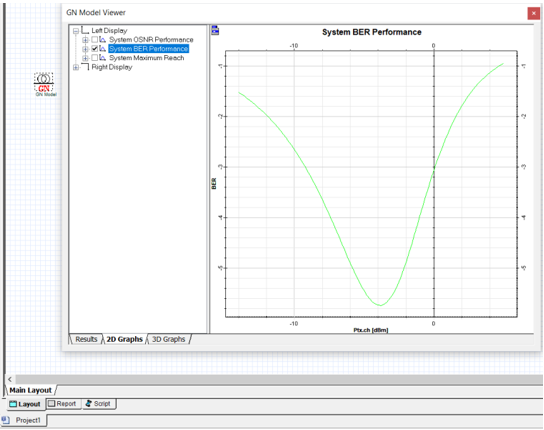

图1.系统BER VS 信道发射功率

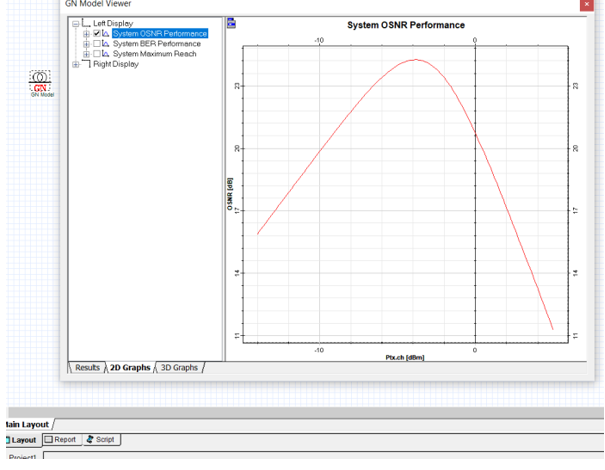

图2.系统OSNR VS 发射功率

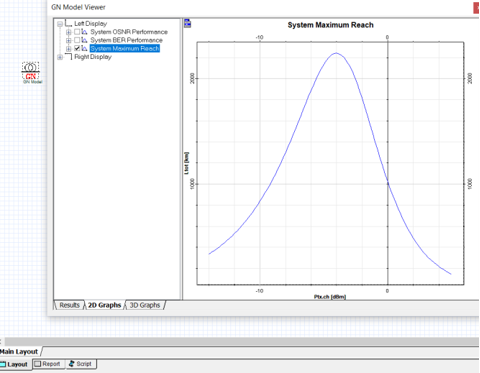

图3.系统最大接收 VS 发射功率

LiFi Channel
LiFi Channel组件允许用户设计LiFi系统并研究位于室内不同位置的不同发射机的功率分布,如图4所示。此外,它还计算LiFi信道的脉冲响应和频率响应,如图5所示。最后,对于图6所示的NRZ-OOK传输系统,可以使用该组件来模拟信道BER与SNR的性能。通过右键单击组件并选择“Component View…”,然后选择2D Graphs显示结果,可以查看组件默认设置的图形。也可以通过“Project Browser” 访问结果,在docker中可以查看和保存图形及其数据。可以在Optiwave的网站上观看关于这个元件的网络研讨会:https://optiwave.com/category/resources/webinars/

图4. LiFi Channel元件的功率分布图


(a)

(b)

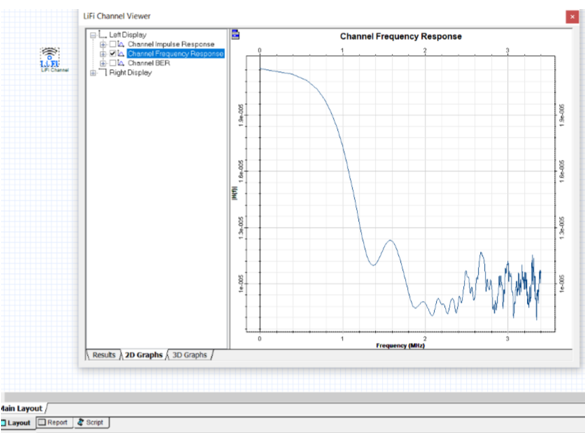

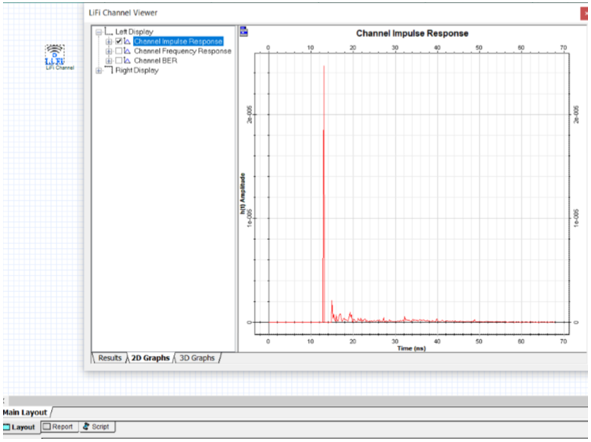

LiFi Channel脉冲响应(a)以及频率响应(b)

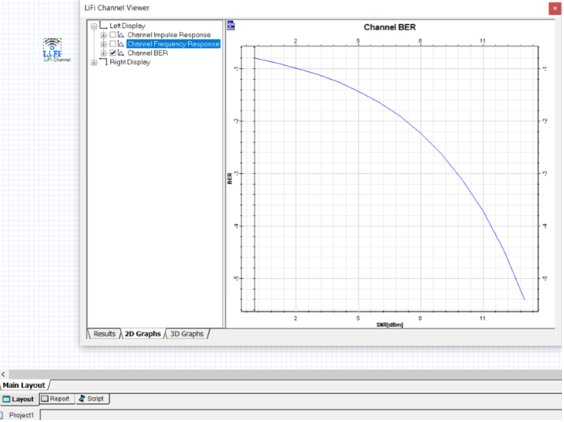

NRZ-OOK LiFi Channel的BER VS SNR

Multicore Fiber
Multicore Fiber计算多芯光纤(MCF)的芯对芯串扰和每个纤芯的总串扰。用户需要输入MCF参数,然后为用于保存图7所示结果的.csv文件选择路径。默认的XTdBsumeachcore.csv文件可以查看其他的纤芯引起的单个纤芯的总串扰。此外,该文件还显示有关在组件中计算并影响整个模拟的一些关键参数的通过/失败消息。这些信息与弯曲半径损失、MCF光纤设计选择和耦合系数有关。值为0时,计算为通过,而值为-1时为失败。在这个组件中可以设计五种不同的MCF结构。这些结构是:
1. 无沟槽型均匀MCF
2. 有沟槽型均匀MCF
3. 无沟槽型异质MCF
4. 有沟槽型异质MCF
5. 均匀&异质MCF一个纤芯有沟槽,相邻纤芯无沟槽

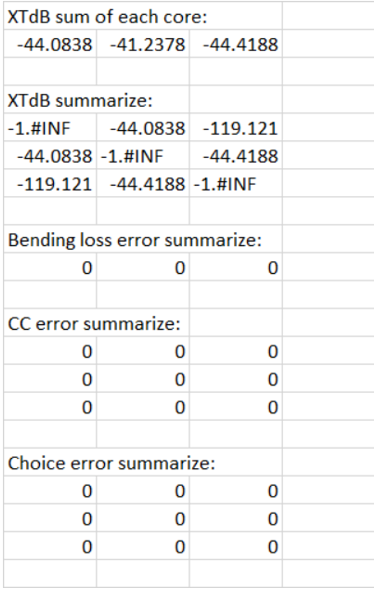

图7.默认设置的多芯光纤储存在CSV文件中的结果

MCF XT-Bending Radius
该组件计算弯曲半径对多芯光纤中两芯之间串扰的影响。用户需要输入MCF参数,然后选择所需的MCF弯曲半径范围及其步长。通过右键单击原件并选择“Component View”,可以访问仿真结果。然后选择2D图来显示结果,如图8所示。也可以通过Project Browser访问结果,在docker中可以查看和保存图形及其数据。

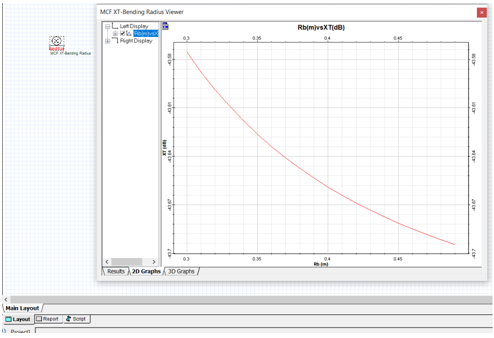

图8.改变光纤弯曲半径时,MCF光纤相邻芯线之间的串扰。元件默认设置下的结果显示

MCF XT-Core Pitch:
MCF-XT-Core Pitch元件用于计算由于纤芯间距变化而产生的芯对芯串扰。多芯单模光纤(MCF)中由于纤芯间距变化而产生的相邻纤芯。用户需要输入MCF参数,然后选择所需的MCF纤芯间距范围及其步长。通过右键单击组件并选择“Component View…”,可以访问仿真结果。然后选择2D图形来显示结果。也可以通过Project Browser访问结果,在docker中可以查看和保存图形及其数据。

OTDR
OTDR组件允许用户设计和研究具有不同连接类型(如A PC/APC、PC/PC、APC/PC和splice)的多段光纤的OTDR性能。用户控制脉冲发射条件,设置光纤物理特性。每根光纤的衰减参数、数值孔径(NA)和长度可以不同。图10显示了具有默认设置的OTDR组件。可以通过在组件上单击鼠标右键并选择“Component View”来查看结果。然后选择2D图,展开Left Display或Right Display,然后选择“Normalized Intensity R1”。这个数字也可以通过访问,方法是双击OTDR组件的图形或将其拖到Report页。图形的图像和数据可以保存。

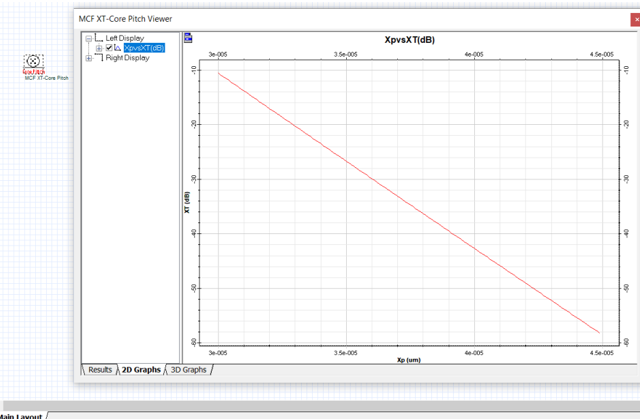

图9.改变芯距时,MCF相邻芯之间的串扰。元件默认设置下的结果。

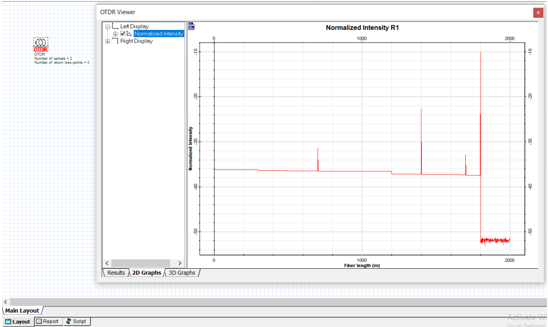

图10.OTDR追踪6根光纤,它们通过Splice-APC/APC-Splice-APC/PC-APC/APC相互连接,最后以一个平面终止

产品提升以及修复
Python Component
Python软件/Anaconda提供的某些库的名称在更新时可能会发生更改,这将导致OptiSystem无法计算OptSystem Example Library中提供的Python组件示例,因为文件名不匹配。请确保python特定版本(python 3.7)与OptiSystem的正确版本一起使用。
Getting Started Guide 以及 User Reference Guide Access
从optsystem GUI工具栏中的“HELP”文件访问“Getting Started Guide”和“User Reference Guide Access”的问题在OptSystem 17.0中已修复。
Optical Spectrum Analyzer Visualizer & Dual Port Optical Spectrum Analyzer Visualizer
当Optical Spectrum Analyzer Visualizer或Dual Port Optical Spectrum Analyzer Visualizer的设置为“m”时,与此同时频谱的信号的值为0 Hz时,OptiSystem软件辉崩溃。如果设置为“Hz”,软件不会崩溃。该问题已在OptiSystem 17.0中修复。
3D Graph
从“Project Browser”中组件的“Graphs”字段拖动到“Report”页时,使用3D Graph功能显示的结果不正确。此问题已在OptiSystem 17.0中修复
View Signal Visualizer
当更改项目布局中的采样数并从较高的采样数变为较低的采样数时,此更改不会反映在“View Signal Visualizer”组件上。此问题已在OptiSystem 17.0中解决。

应用更新
OptiSystem案例库现已更新
a.  对案例(RA Optimizing pump power and frequencies - Average model.osd) 进行了编辑,以使所用激光波长和泵浦功率的拉曼放大器增益优化收敛。案例位于C:Usersuser nameDocumentsOptiSystem 17.0 SamplesOptical amplifiersRaman amplifiers
b.  创建了新的案例 (VCSEL Laser Measured Impulse response.osd)用来模拟VCSEL Laser Measured元件的频率响应 . 文件位于 C:Usersuser nameDocumentsOptiSystem 17.0 SamplesComponent sample filesTransmitters LibraryOptical Sources
c.  创建了新的案例(polarization control in VCSEL Laser.osd) 用来控制VCSEL激光器输出的偏振文件位于C:Usersuser nameDocumentsOptiSystem 17.0 SamplesOptical transmitter design and analysisVCSEL models
d.  创建了新的案例 (VCSEL Harmonic Distortion suppression.osd) -利用反馈技术证明了VCSEL的非线性抑制。案例位于C:Usersuser nameDocumentsOptiSystem 17.0 SamplesComponent sample filesTransmitters LibraryOptical Sources
e.  创建了新的案例 (Coexisting GPON and NG-PON1.osd) ,它是是为升级GPON和与NG-PON1共存而创建的。案例位于 C:Usersuser nameDocumentsOptiSystem 17.0 SamplesMetro and access systemsPON and CDMA systems
f.  文本文档 CamMMFI.txt 以及它的PDF描述文件添加到了案例库中,位于 C:Usersuser nameDocumentsOptiSystem 17.0 SamplesComponent sample filesMultimode LibraryOptical Fibers. CamMMFI.txt 是用在“Linear Multimode Fiber”元件上的.
