2022 年 12 月，发布 VirtualLab Fusion 2023.1
VirtualLab Fusion 2023新版本更新内容（二）
2023.1版本新特性一览
基本信息
VirtualLab Fusion 2023.1新版本
主要更新方向
VirtualLab Fusion 通过其惊人的快速物理光学技术实现物理光学建模
VirtualLab Fusion 的开发从未停止。 VLF 2023.1*提供：
- 更快的速度
- 更容易使用
- 融合更多物理光学模型
- 更高的透明度
- 多元的仿真控制选择
*我们的客户通常将 VirtualLab Fusion 称为 VLF。 因此，在此功能概述中，我们将 VLF 2023.1 用于代指 VirtualLab Fusion 2023.1。
功能概述（以下为更新内容的详细解释和案例展示）：
配置文件编辑工具
配置文件编辑工具：控制是否包含衍射
物理光学建模中对衍射的无缝控制是VirtualLab Fusion的关键技术之一。
在VLF 2023.1之前，通过引入模拟级别（Modeling level）简化了这一控制。在VLF2023.1中，这一概念得到了进一步发展，使之变的更加易懂。
新工具允许选择逐点传播，因此可以忽略衍射，而不考虑衍射的量级。
在操作VLF2023.1的自动传播模式时，它会评估每个传播步骤的衍射量级。
如果衍射量级小于预先选择的阈值，则VLF2023.1将从积分传播切换到逐点传播。
配置文件编辑工具–傍轴近似
傍轴光传播的衍射效应的形成过程是非常缓慢的。
这意味着傍轴光束的衍射引起的发散很小。
在VLF2023.1中，为了进一步加速仿真或其他原因，可以忽略傍轴光束的弱衍射效应。
VirtualLab Fusion在所有模拟过程中使用的是矢量物理光学。
当矢量效应发生时，结果可以显示它们的矢量效应。
众所周知，对于傍轴光，矢量效应主要局限于横向场分量。
VLF 2023.1能够对横向场分量的矢量效应进行有效的限制，以进一步加 速模拟。
配置文件编辑工具–速度vs.准确性
VLF 2023.1提供了一个紧凑和直接的Speed vs. Accuracy工具，它可以均衡模拟速度和模拟精度。
场数据的采样对模拟速度和精度有重要影响。该工具提供了对场数据进行等间距和非等间距网格采样的控制。
逐点傅里叶变换(PFT)算法使用的采样点比FFT少得多，因此通常更快。强制使用PFT的代价是使系统中包含衍射效应的仿真精度降低。
自动采样算法的使用有时会导致采样过密，对此需要较高的PC内存需求。VLF 2023.1允许一般的采样限制。伴随而来的是一个新的计算器以用于PC内存的评估。

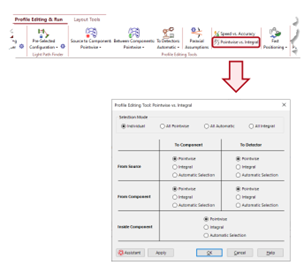

配置文件编辑工具–逐点与积分传播
由于场在均匀介质(如空气)中传播的重要性，VLF 2023.1为其控制提供了新的工具。
该工具允许详细选择不同的传播方法:
-逐点:忽略衍射，不取决于衍射量级
-积分:包含衍射，不取决于衍射量级
-自动选择:取决于衍射量级来决定是否考虑衍射。
可以从光源、元件和探测器之间进行单独设置。
在配置文件编辑器（Profile Editor）的传播选项卡上提供了对这些设置的更详细的设置。
通用探测器
探测器大变革
光可以完全用电磁场来描述。物理光学模拟提供了电磁场信息，因此可以不受限制地访问所有光量。
在VLF 2023.1之前，场必须传播到任何选定的探测器。在VLF 2023.1中，我们充分利用物理光学的特性彻底改变了这一状况。
传播到新的通用探测器中的光都可以用于任意类型的探测器。
这是通过在探测器中添加组件(add-ons)来实现的，这使得探测器的功能不断增加，例如，光斑尺寸、像差、M2、辐射度和光度测量量。
最重要的是:任何缺失的探测器功能都可以根据客户需求快速交付，而无需新的软件发布来更新。

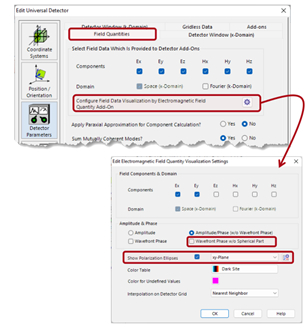

通用探测器–场量及其可视化
Field Quantity设置允许选择场量，该场量可进一步应用于探测器组件处理。
可在Field Quantity Add-on设置按钮中配置场量的可视化。
Field Quantity Add-on设置按钮可选择不同的场分量进行显示。
对于振幅和相位的选择，VLF 2023.1提供了额外的功能，显示没有球面部分的波前相位，并可仅显示剩余波前相位。
椭圆偏振功能是图像组件（Graphics Add-ons）的成员，能够使用通用探测器显示椭圆偏振。
通用探测器:VLF 2023.1发行版本的组件
VLF 2023.1版本加入了探测器组件
你可以下载更多由LightTrans提供的组件或者编写你自己的组件。
-可用于任何横向信号的测量，例如，光束尺寸
-辐射度测量
-光度测量
-探测器输出的区域标记
更多探测器组件将逐步提供，且独立于后续版本。
如果你没有某些探测器，请您发邮件到support@infotek.com.cn。
Infotek的支持团队将与您联系，并确保您尽快收到某些缺失的探测器。
预配置的通用探测器
用户可以通过选择和组合组件来配置通用探测器。
这一概念为获得您需要的探测器提供了极大的灵活性。
作为示例，目录中增加了预配置的通用探测器:
-辐照度
-强度
-辐射强度
-辐射度量
-光度量
-光束/光斑尺寸(电磁场)
-光束/光斑尺寸(辐照度)
-AR光波导眼镜的区域探测 |
