我们很高兴宣布OptiSystem22.1新版本已经发布了，以下是其更新功能：

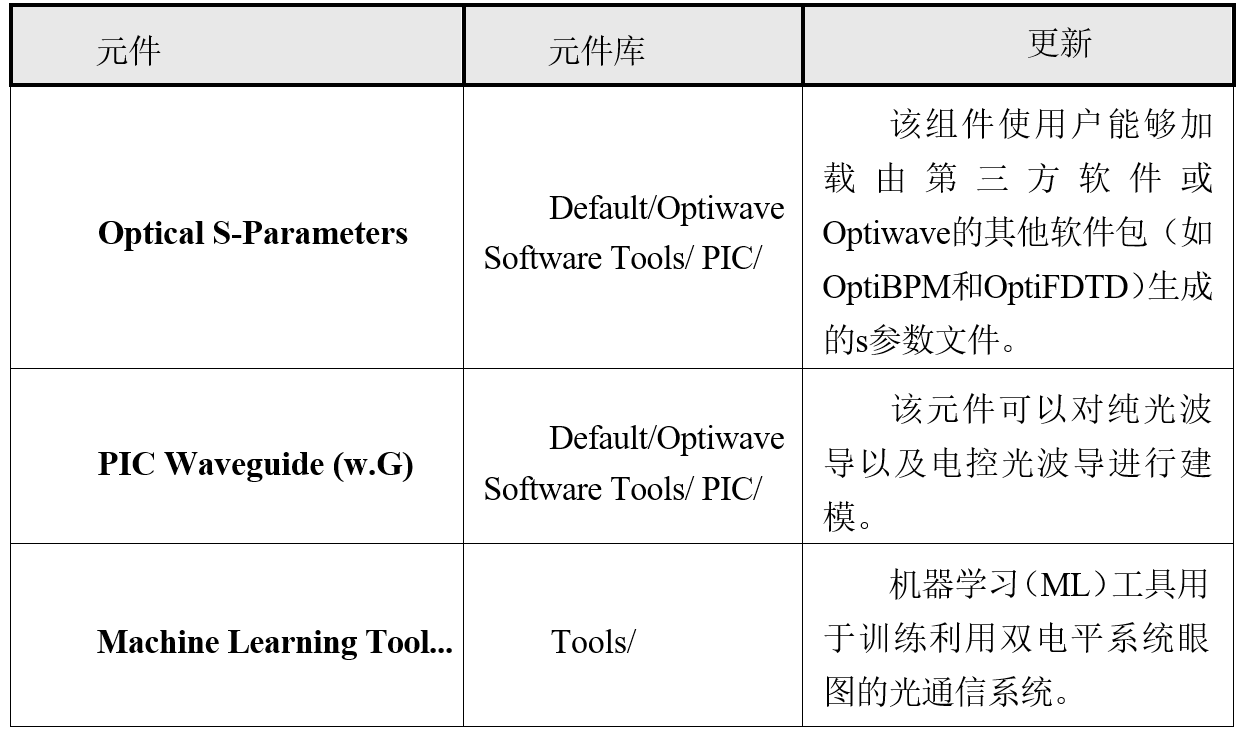

新增组件/工具：
I. 光学S参数组件（Optical S-Parameters）
光学S参数组件可用于将光子集成电路（PIC）设计通过在组件中加载S参数集成到OptiSystem软件中。该功能允许用户在完整的系统设置中描述PIC，从而提供有关PIC规格和公差的信息。
该组件的输入和输出端口会根据以下操作动态生成：选择S参数文件类型，并通过组件属性窗口中的相应图标执行S参数文件加载。创建的输入/输出端口对将分布在组件的左右两侧。若需将端口置于组件顶部或底部，可在S参数文件的文件头中进行设置。所加载的S参数文件可由第三方软件或其他Optiwave软件套件（如OptiBPM和OptiFDTD）生成。S参数文件支持多种格式，包括Touchstone格式。Touchstone格式允许加载光子集成电路（PIC）器件的实际测量实验数据。

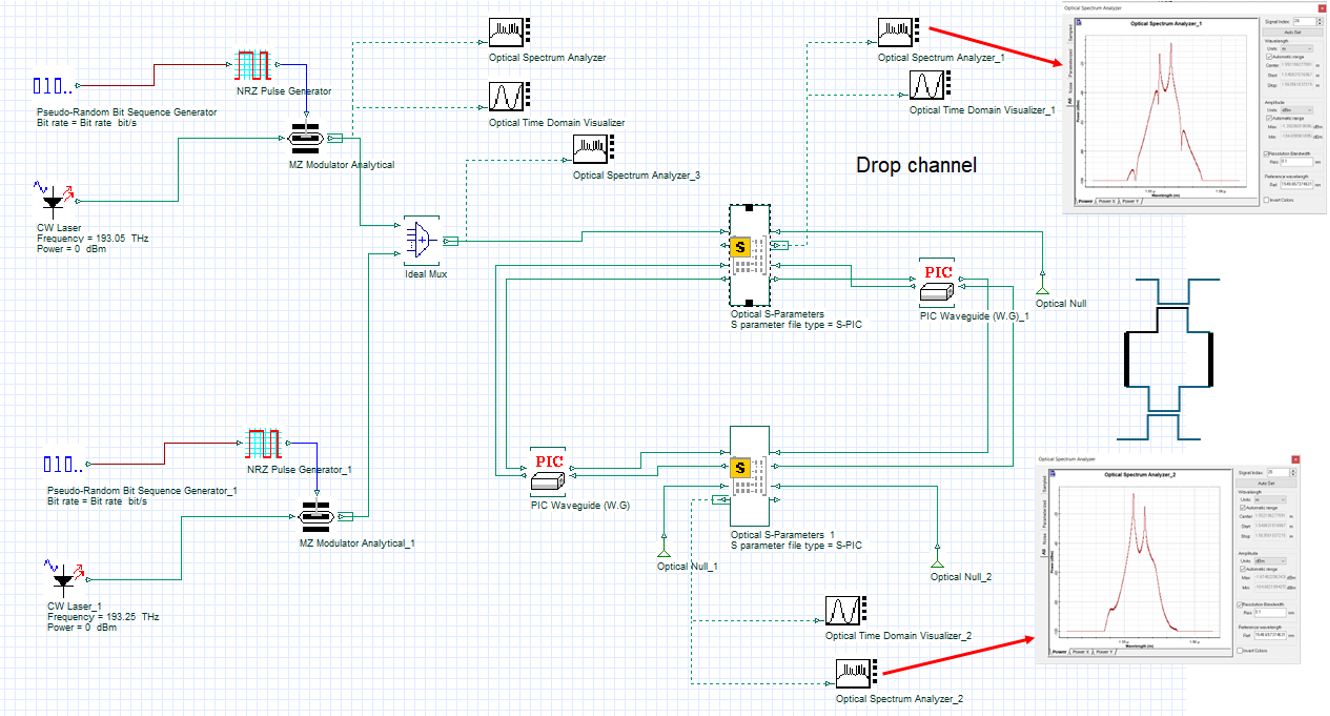

图1展示了用于滤除单一波长的环形谐振器示意图。该器件采用Optiwave公司的OptiFDTD软件设计，其结构实现包含四个部分：
1. 环形结构的定向耦合器部分通过光学S参数组件加载其S参数；
2. 两条直波导部分则采用光子集成电路波导组件（PIC W.G）实现。
设计参数设定为：耦合区长度22微米（μm），耦合间隙0.25微米（μm）。
图1.采用光学S参数组件与光子集成电路波导(W.G)组件实现的环形谐振器
II. PIC Waveguide（W.G）
PIC Waveguide（W.G）组件可用于模拟纯光学波导及电控光学波导。该组件通常以双向模式工作（电控状态下除外），用户可通过固定或自定义的折射率分布来设定波导的有效折射率。电控相移的实现方式包括调节波导有效折射率、波导长度或两者同时调节。如图1所示，在环形谐振器设计中，该组件作为光学波导使用。

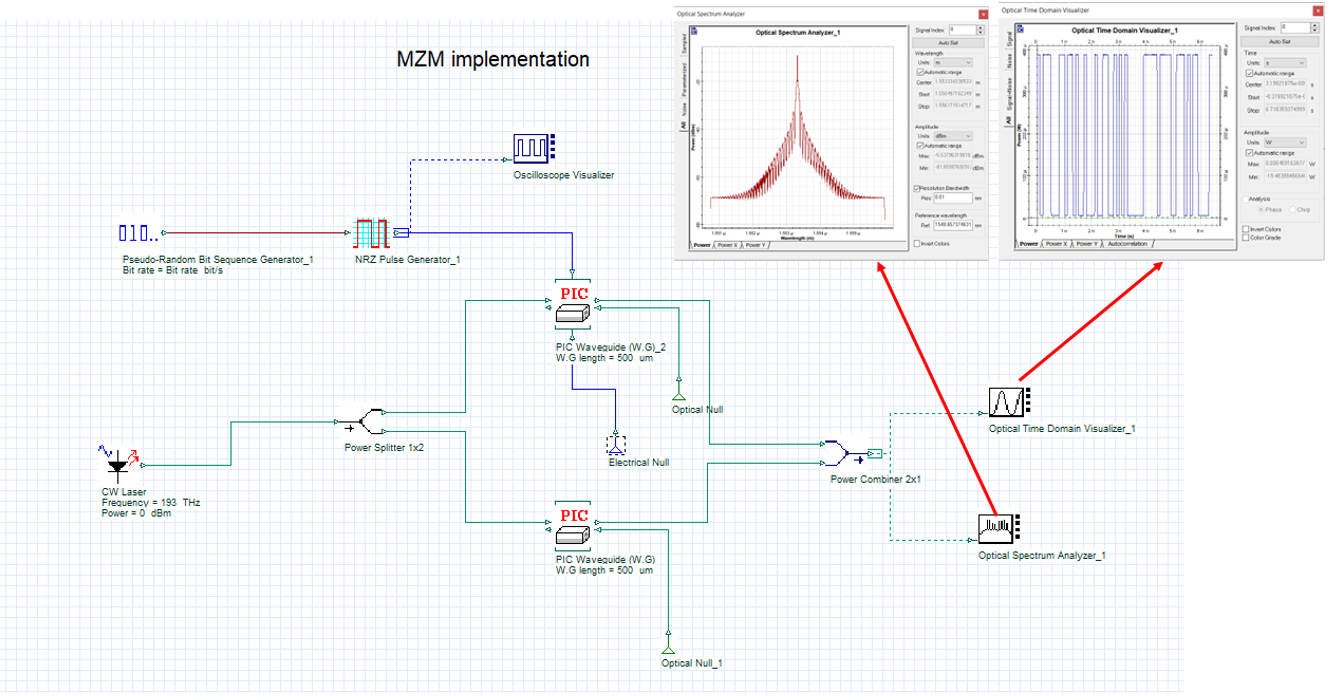

图2展示了采用两个光子集成电路波导(W.G)组件实现的马赫-曾德尔调制器(MZM)进行外部调制的10Gbps调制信号原理图。
图2.采用光子集成电路波导(W.G)组件设计的马赫-曾德外调制器(MZM)生成的10Gbps调制信号
III. 机器学习工具（Machine Learning Tool）

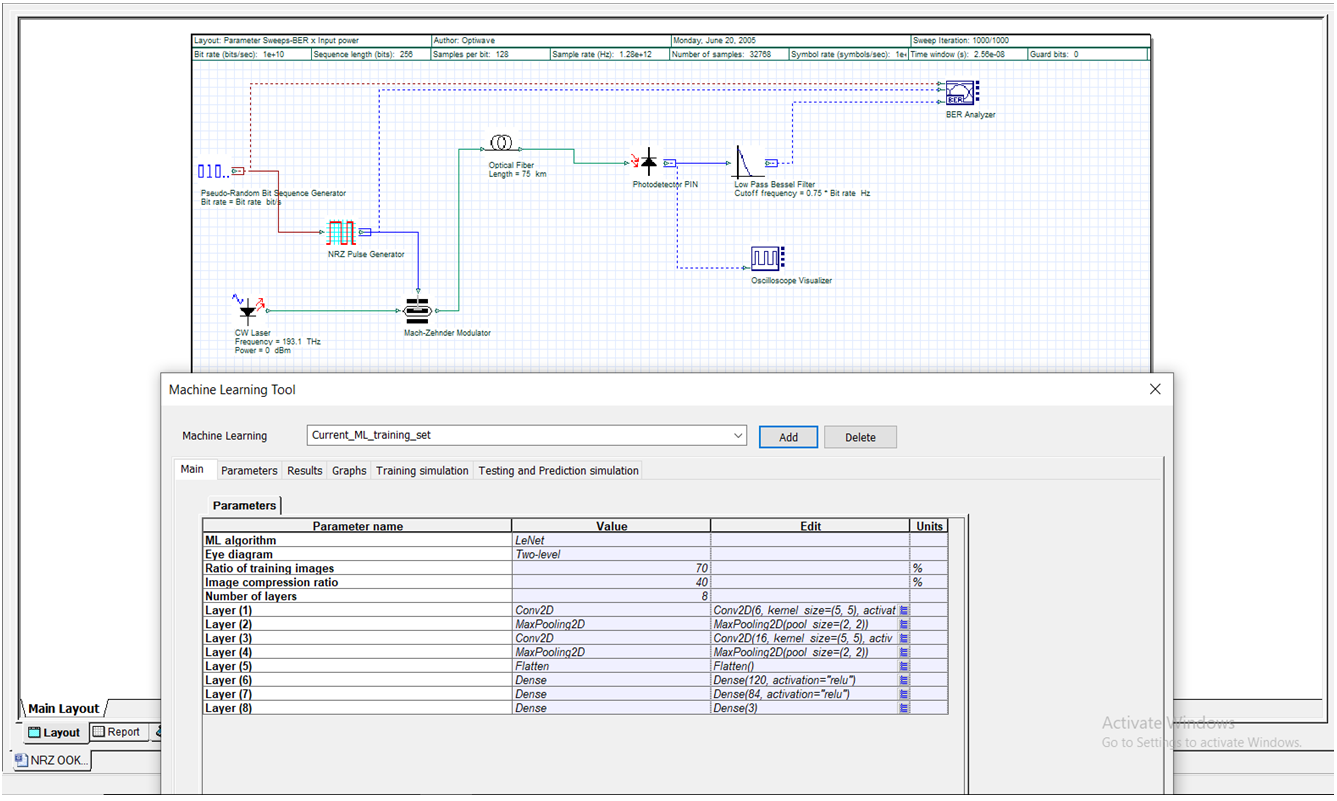

机器学习（ML）工具已被集成至OptiSystem软件，用户可通过分析双电平系统的眼图来训练光通信系统。如图3所示，该工具提供多个功能选项卡，支持用户对OptiSystem项目生成的眼图模型进行训练与测试。此外，工具还可导入外部眼图图像，并基于该图像预测系统在生成眼图时的运行状态。工具将根据训练条件提供系统参数及眼图分析结果，以便用户采取相应的系统管理措施。
图3.为10Gbps NRZ OOK-DD系统创建的机器学习工具界面
功能增强：

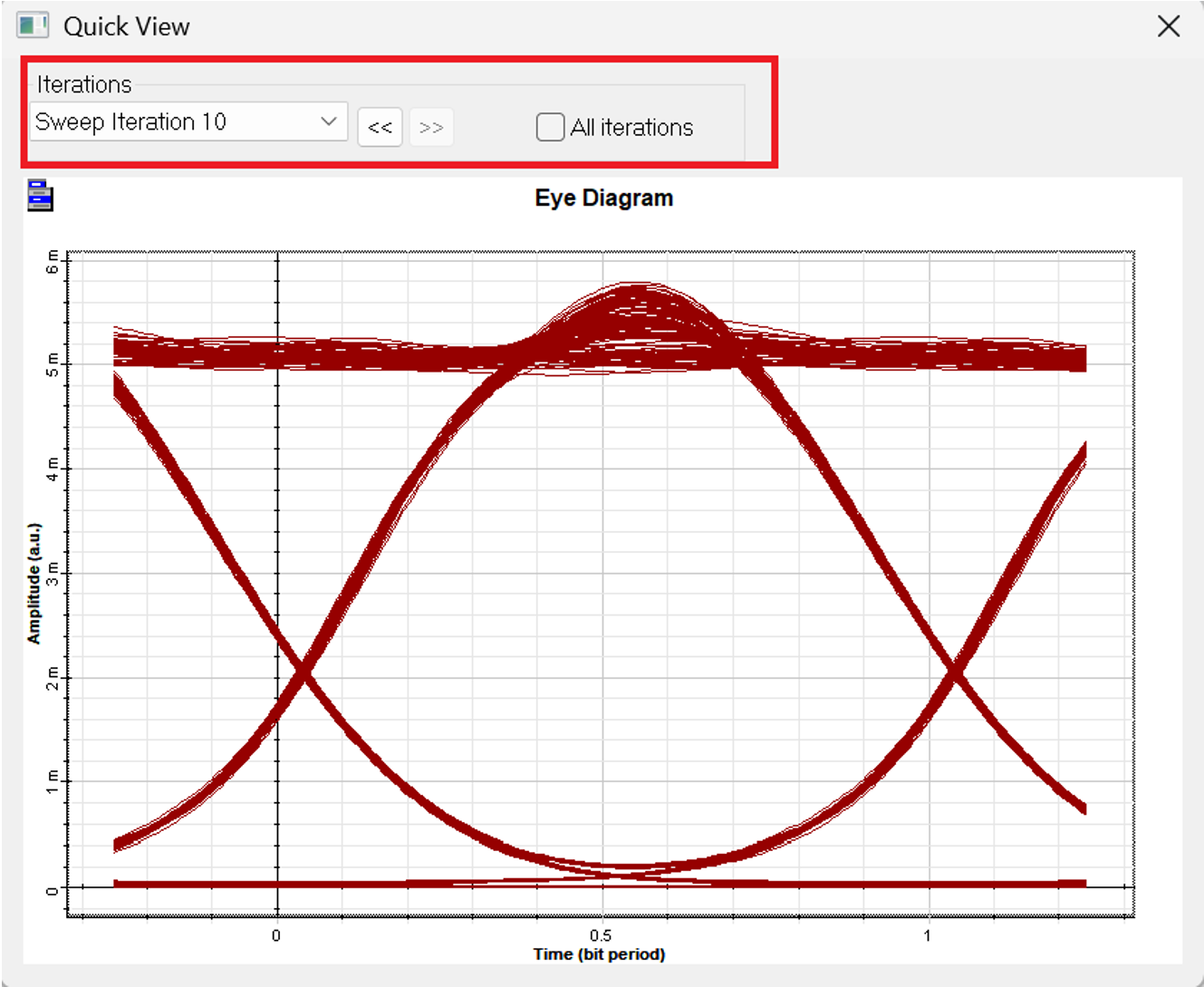

允许用户通过项目浏览器中的"Quick View"功能控制可视化结果显示方式：可逐次显示单次迭代结果，亦可同时展示全部迭代结果。快速查看窗口新增功能，支持在不同扫描迭代间切换浏览（支持切换操作）。
将VCSEL Laser Measured和Laser Measured组件中的激光增强因参数估计范围修改为[-100,100]，以便用户研究具有负啁啾参数的激光器特性。
允许用户通过铒镱共掺杂波导组件构建环形激光器：支持反馈放大的自发辐射（ASE），并可在信号波长超出ASE带宽范围时正常工作。
允许在空间解复用器组件的输出处查看每个空间模式生成的ASE噪声。
|
