OCAD应用：连续变焦光学系统总体布局设计（三）

一、目标在有限距离的显微连续变焦系统

对于系统目标在有限远的显微系统，操作方式和前面相同。只是在建立初始数据时在参数表的物面距离上填写系统物距值。

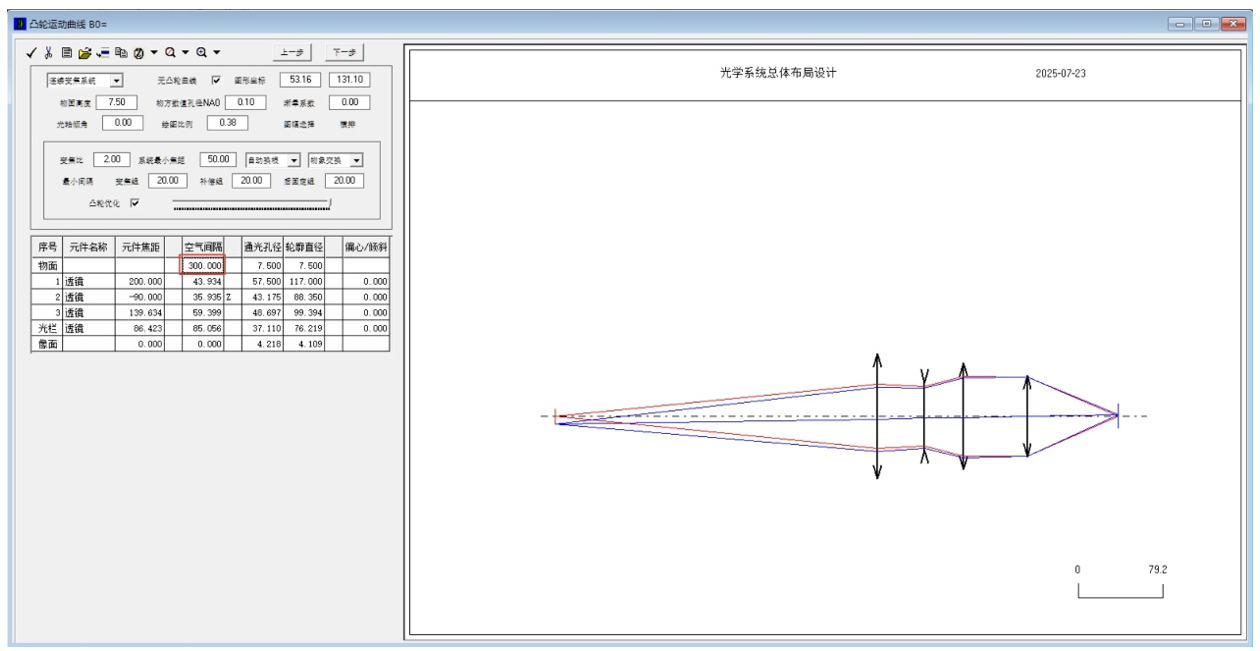

图1.显微系统连续变倍系统初始数据

然后发现界面上显示的不是系统焦距值，而是初始放大率值以及变倍比、物面高度、像面高度、物方数值孔径NA0、像方数值孔径NA0以及系统最小焦距等内容。

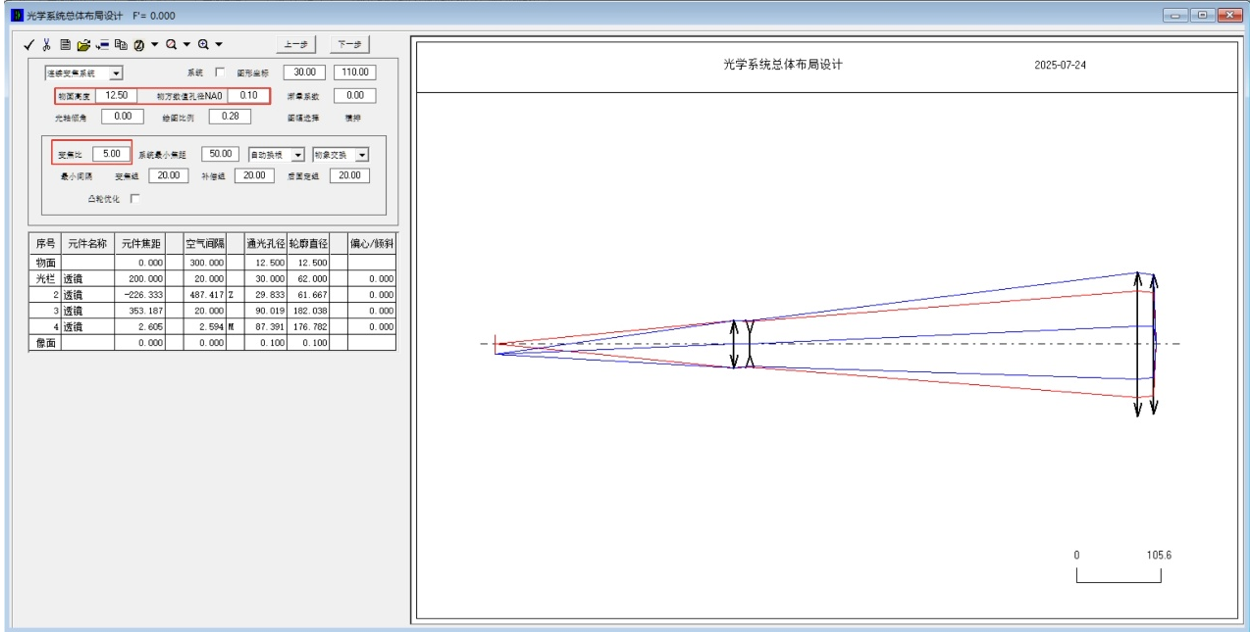

图2.显微系统连续变倍系统数据填写

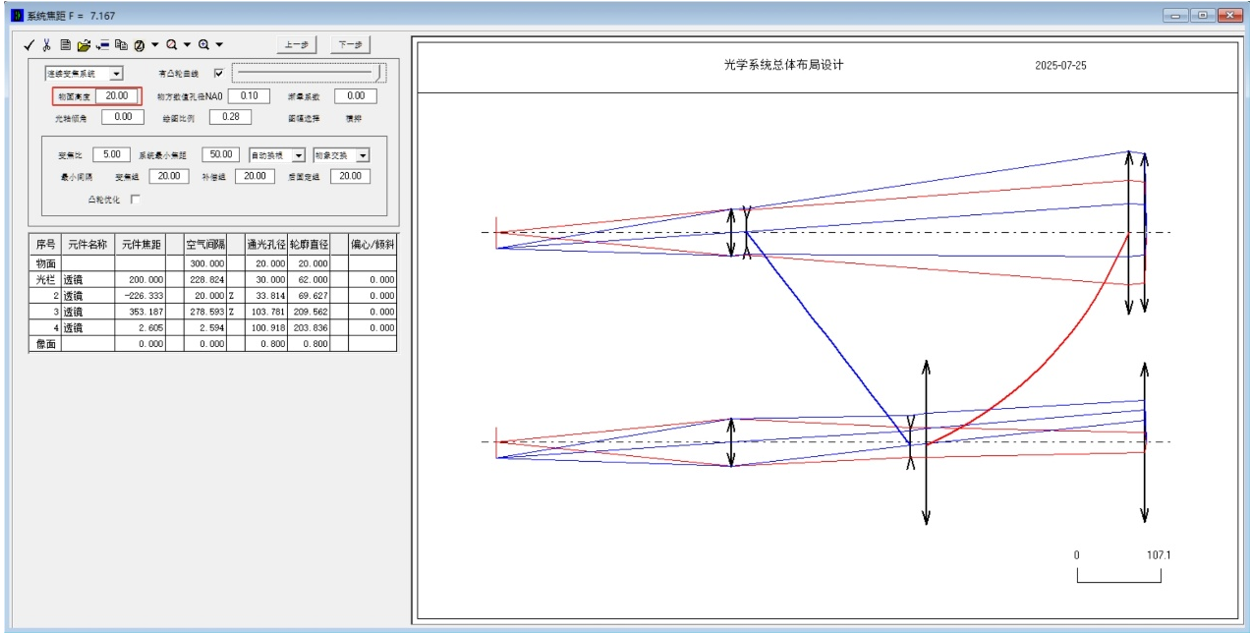

此外，还有事系统物方高度和像方高度的两种选择，不过由于只有两种选择，只有点击文字“物方高度”或“像方高度”即可真的转换，如下图3和图4所示。

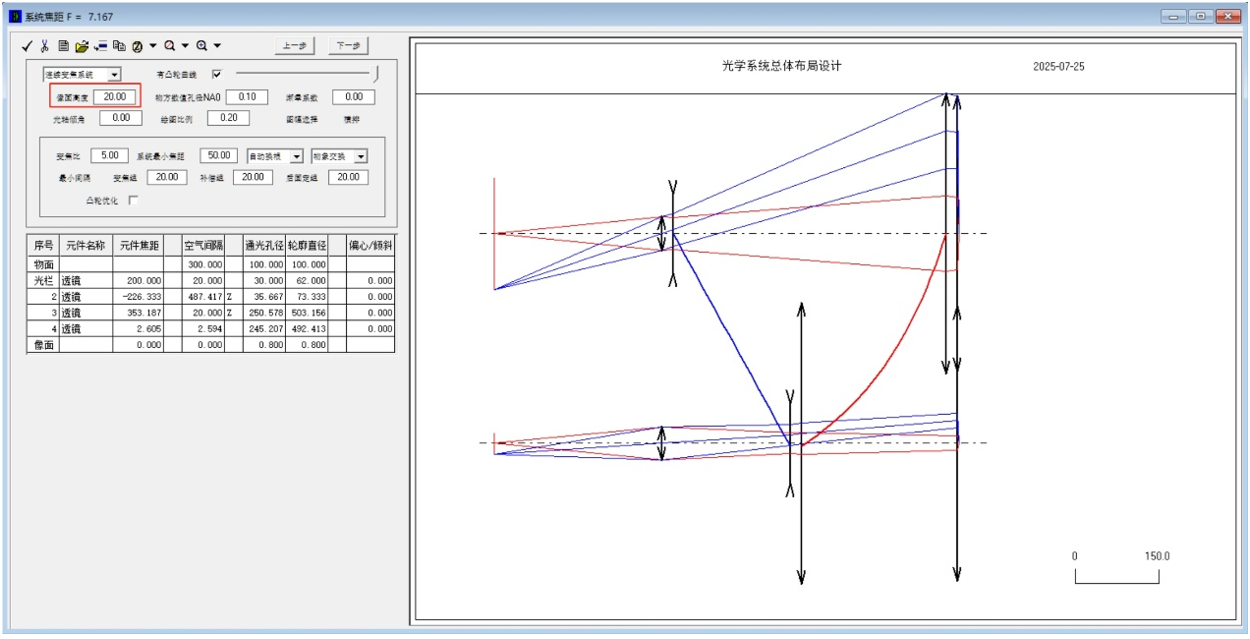

图3.显微系统物高的设计系统

图4.显微系统像高的设计系统

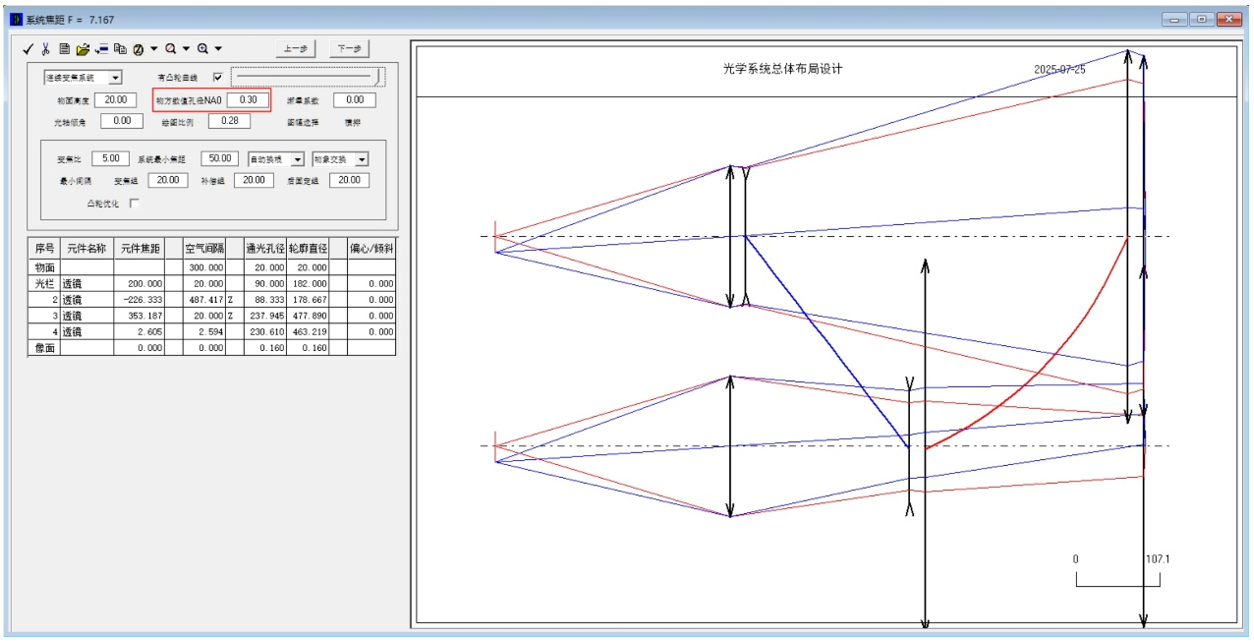

除此还由于系统是有物距的显微系统，对系统入射光线应输入系统数值孔径值，这包括物方数值孔径和像方数值孔径两种选择。此时点击“物方数值孔径NA0”或“像方数值孔径NA0”即可自动转换，由于系统选用数值孔径角度的数据，入瞳都在前表面，因此不许设置光栏位置。如下图5和图6所示。

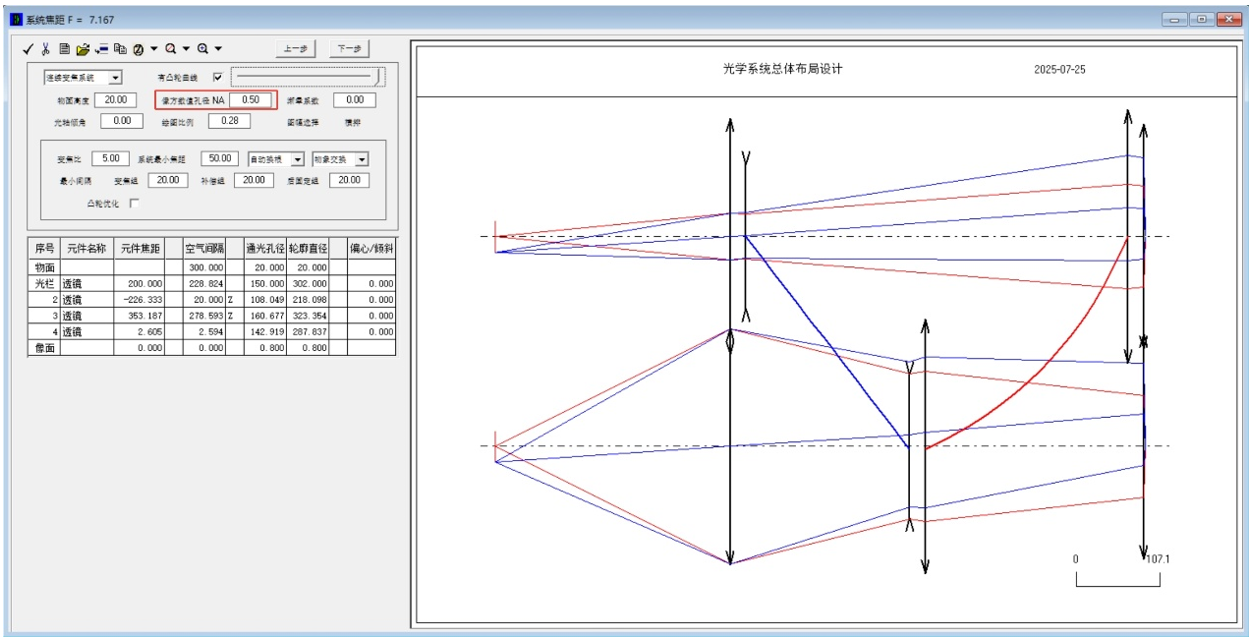

图5.显微系统物方数值孔径的设计系统

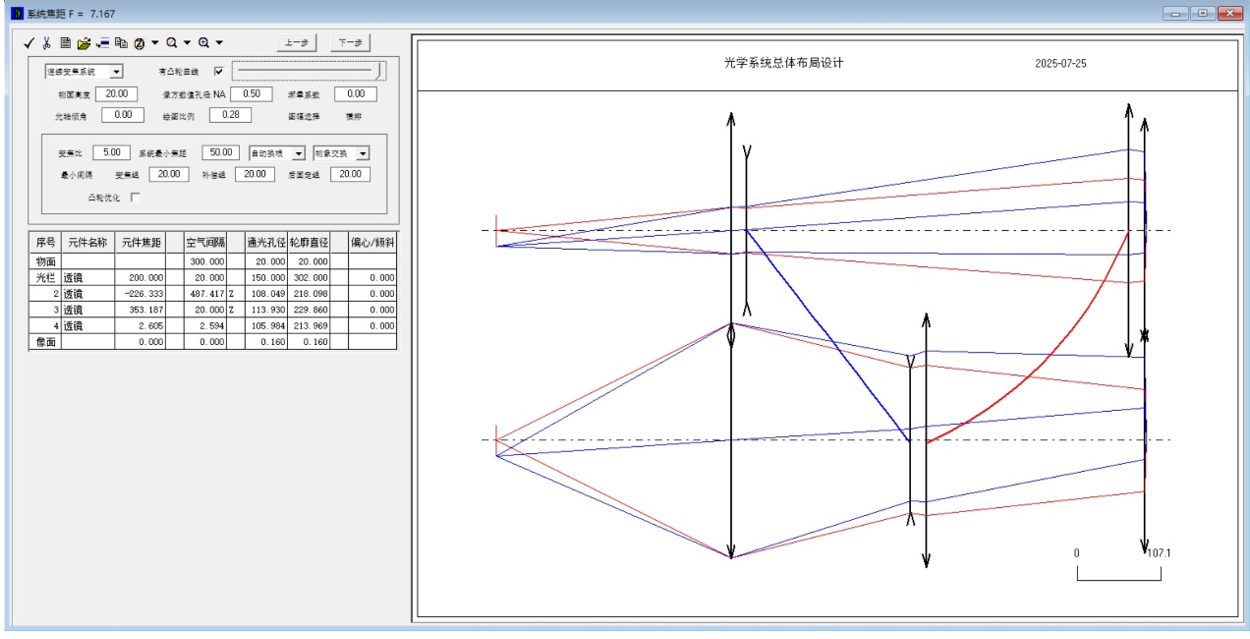

图6.显微系统像方数值孔径的设计系统

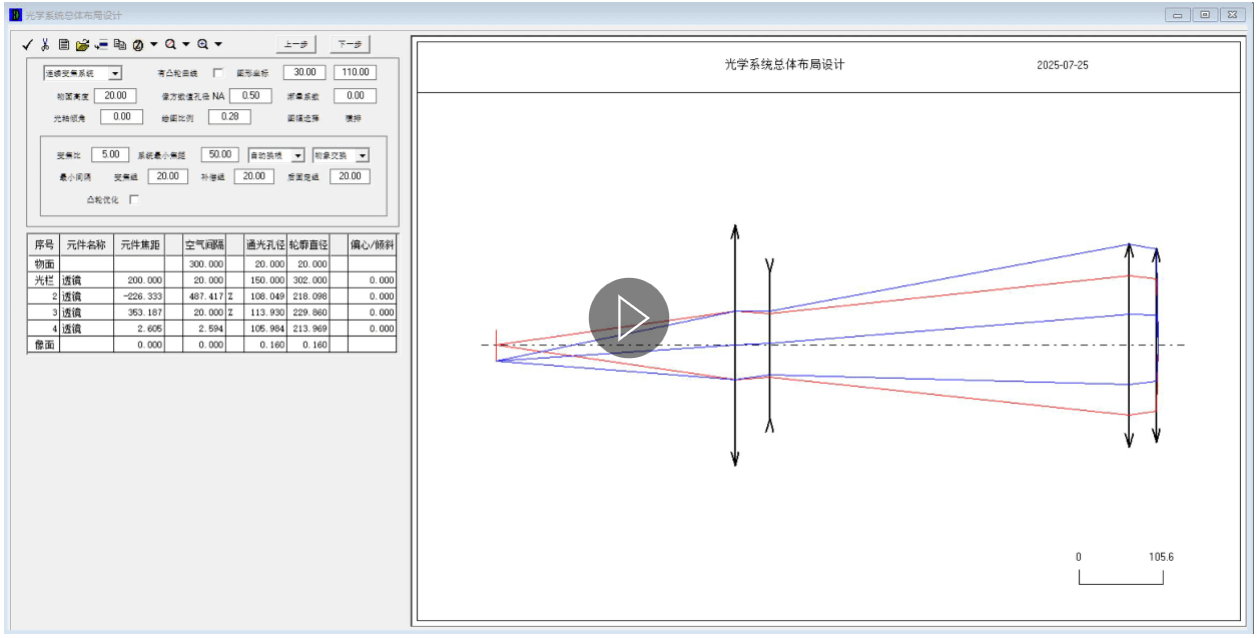

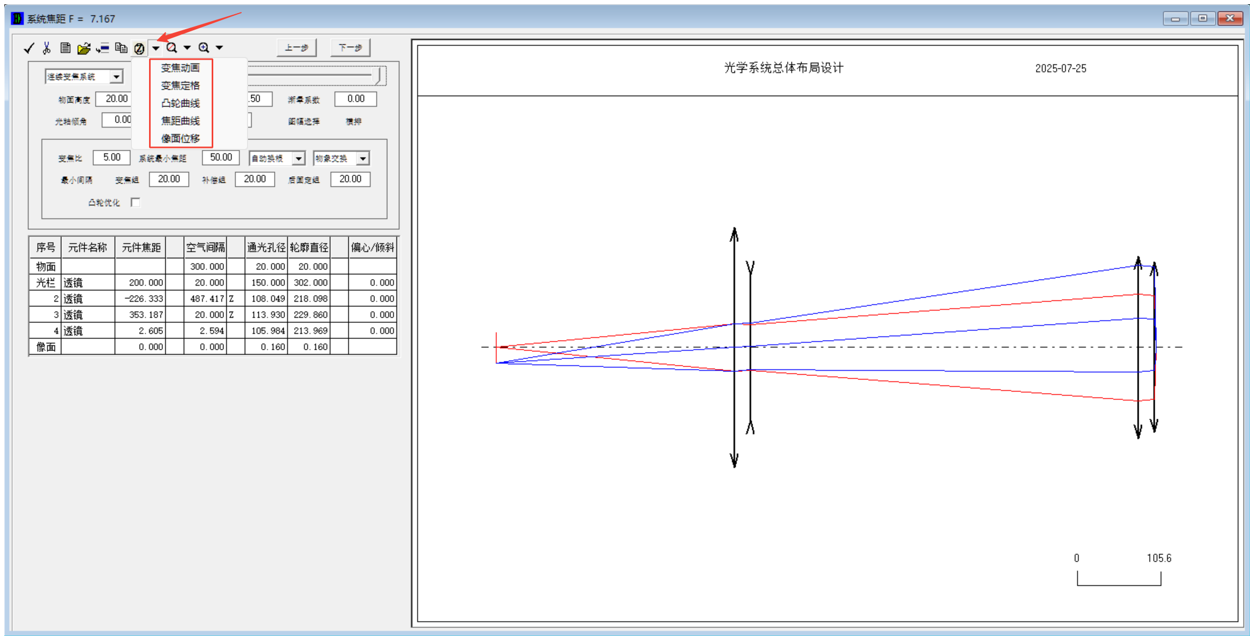

为了显示变焦系统的其他图形及数据，通过工具条中“变焦”按钮的子按钮，如图7-图11所示，分别显示系统运动曲线、变焦定格、凸轮曲线和像面位移曲线等。

图7.显微系统连续变焦的各种曲线图

图8.显微系统连续变焦的动画展示

图9.显微系统连续变焦的变焦定格

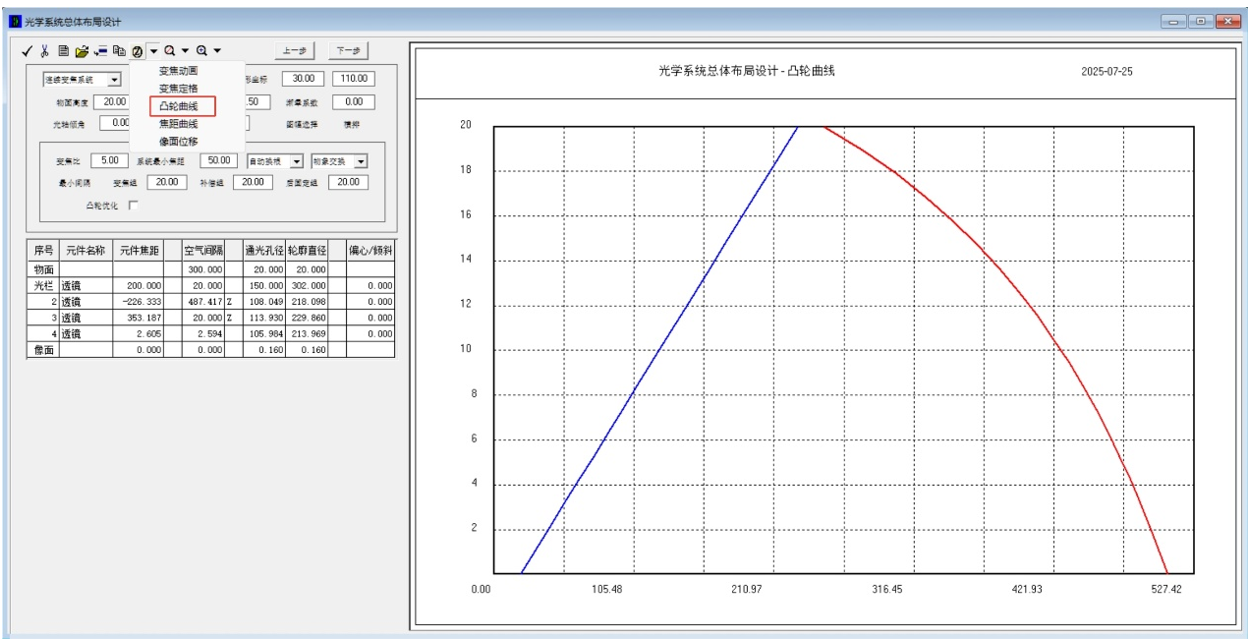

图10.显微系统连续变焦的凸轮曲线

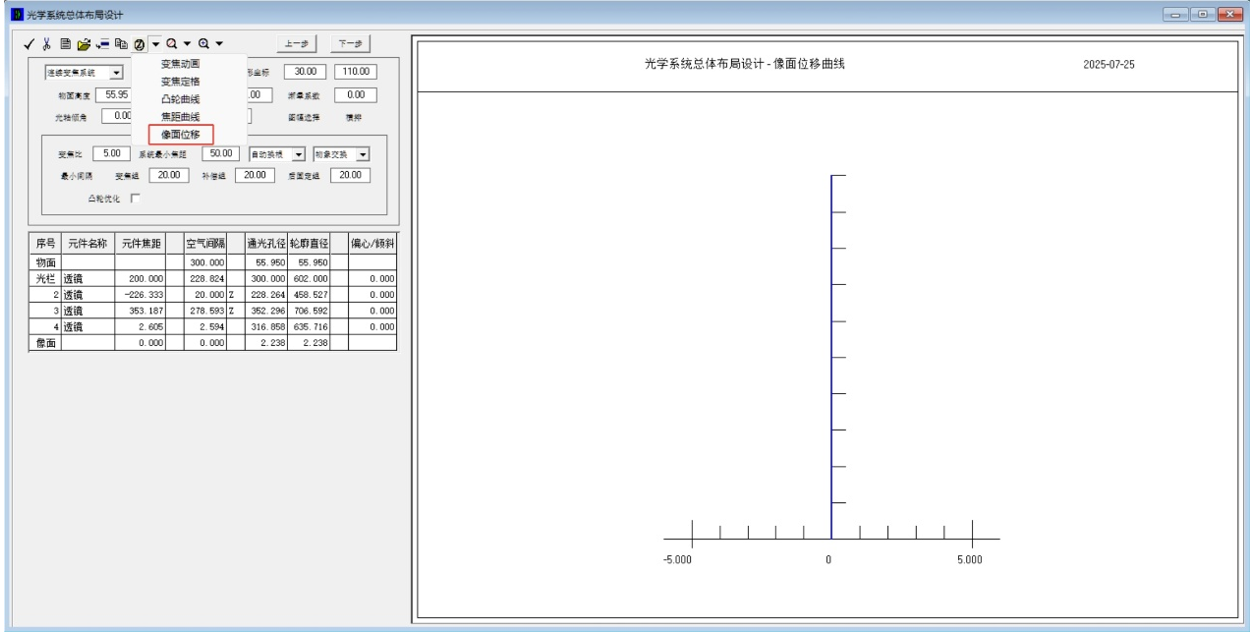

图11.显微系统连续变焦的像面位移
