OptiSystem光通讯和放大器设计套装 14.1版本发布
时间:2016-07-14 11:34来源:未知作者: infotek点击:打印
OptiSystem14.1主要功能

OptiSystem14.1修复并增强了几个元件的功能,包含新的前向误差修正(FEC)编码器元件和新的前向误差修正(FEC)解码器元件,模数转换(Analog to Digital)元件与数模转换(Digital to Analog)元件以及一个新的子系统库。主要新功能包括:
■ 引入了新的前向误差修正(FEC)编码器元件和新的前向误差修正(FEC)解码器元件以用于里所(Reed-Solomon)块码的编码与解码。
■ 电子均衡器(Electronic Equalizer)目前支持多级次(PAM)信号格式(可定义多级次信号阈值)的均衡化并能应用盲自适应法实现均衡化。
■ 升级了拉曼放大器-平均功率模型,拉曼放大器-稳态模型和双向光纤元件以支持多重拉曼增益效率文件(以波长值作为参考)的输入。
■ 升级了数转换(Analog to Digital)元件与数模转换(Digital to Analog)元件以支持随机(高斯)时间抖动以及微分非线性(DNL)损伤(高斯,一致性随机处理或者从输入文件定义)。
■ 将一个新的子系统(Subsystem)文件夹已经添加到了元件库中。现在用户可以使用鼠标拖放预定义子系统模型并对其进行修改以用于其项目设计之中。


新的库元件及增强

信号传送器(Transmitters)与接收器(Receiver)设计:前向误差修正(FEC)解码器/编码器,模数转换元件(ADC)/数模转换元件(DAC)升级,LED/空间LED(Spatial LED)升级,电子扰动器(Electronic Jitter),电子均衡器(Electronic Equalizer)以及正交频分多路(OFDM)元件
■ 引入了新的前向误差修正(FEC)编码器元件和新的前向误差修正(FEC)解码器元件以用于里所(Reed-Solomon)块码的编码与解码。通过定义n和k参数来对不同的编码大小进行预分配(例如建议RS(255,239)在ITU-T G.709光传输网络中使用)。
■ 目前LED元件支持创建噪声收集器(Noise bins)并可单独的定义采样信号的采样率(带宽)和噪声收集器(Noise bins)。
■ 升级了空间LED(Spatial LED)元件以支持斜率效率功率计算方法并单独的定义噪声收集器(Noise bins)与采样信号的采样率。
■ 升级了正交频分多路解调元件和正交频分多路解调双偏振元件,以支持如下的调制格式: BPSK, QPSK, 8PSK, 16PSK, 8QAM (新),16QAM, 32QAM (新), 64QAM, 128QAM (新), 和 256QAM (新)。此外,目前还支持QAM调制格式;星状和圆状星座格式。
■ 电子扰动器元件包含了将抖动振幅定义为一个单位整数(unit-interval)函数或者单位整数百分比函数,并添加了一个新的“插值”参数以用于定义一个采样信号(线性或者三次样条曲线)的插值类型。
■ 升级后的模数转换元件和数模转换元件包含如下新的建模功能:
- 添加了信号剪切(signal clipping)功能以用于定义最小和最大剪切振幅
- 添加了高斯随机时间抖动功能以用于描述内部时钟抖动
- 包含了微分非线性(DNL)损失模式以允许表征模数转换和数模转换电路中的非线性特性。微分非线性特性可以以一种高斯,一致性随机处理进行模拟或从一个输入文件中定义
- 添加了新的图形以用于显示非线性畸变效应以及内部非线性特性(INL)
■ 电子均衡器(Electronic Equalizer)目前支持多级次(PAM)信号格式(可定义多级次信号阈值)的均衡化并能应用盲自适应法实现均衡化。

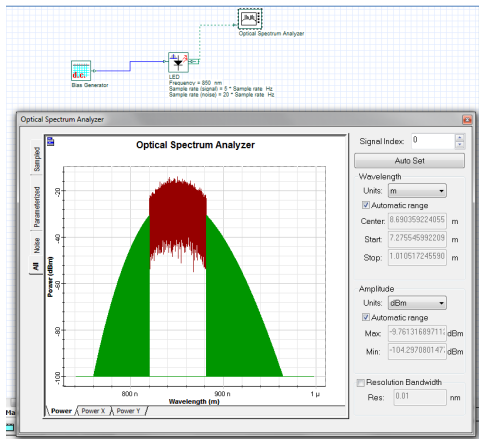

图1:LED升级-LED元件目前支持采样信号及格子化噪声(noise bins)。图示为一个850nm,带宽为40nm的LED模型。

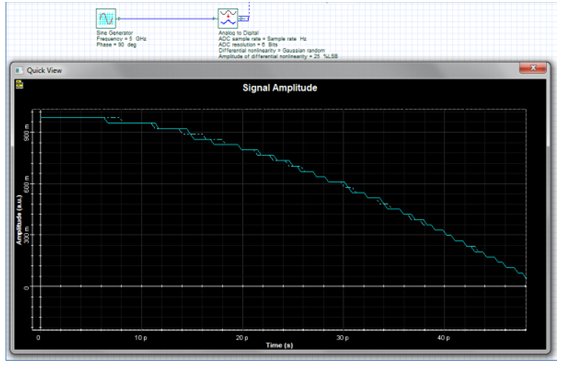

图2:新的数模转换损伤模型-图示案例中显示了一个受到25%的最低有效位(Least Significant Bit)微分非线性信号。其中的点线表示无微分非线性(0%最低有效位)效应的数字信号。

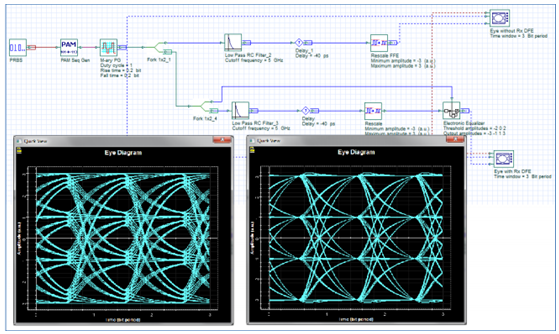

图3:包含均衡器的PAM4电链路—图中所示为一个由判决反馈均衡器(3 FFE taps,2 DFE taps)执行的25Gb/s链路均衡化。

放大器和光纤设计:拉曼放大器-平均功率模型,拉曼放大器-稳态模型和双向光纤元件

升级了拉曼放大器-平均功率模型和拉曼放大器-稳态模型元件以支持多重拉曼增益效率文件(以波长值作为参考)的输入。

双向光纤元件升级如下
■ 多重拉曼增益效率文件(以波长值作为参考)可以导入到拉曼功率传输模型
■ 目前支持标量和矢量两种模拟模式的受激拉曼散射(SRS)效应的建模
■ 新增了2D/3D图形以用于显示受激拉曼散射增益和噪声效应
观察仪和测试装置
新的比特率误差集(Set BER )元件可以将一个预定义BER级添加到一个二元数据流中。

无线光通讯
自由空间光通讯(FSO)元件目前包含对数-正交闪烁模型。

信号处理工具(电)
新的添加噪声到采样信号元件可以用于将采样(时域)噪声添加到采样(时域)信号中。

其它的产品增强

布局泊坞窗(Layout Docker)

项目布局窗口(顶部介绍栏)现在可以用于预览一个模拟的全局参数设置,包括:
■ 比特率
■ 序列长度
■ 单个比特采样
■ 采样率
■ 采样数
■ 时间窗口
■ 保护位(Guard bits)

图4:布局泊坞窗目前能够预览一个模拟中的全局参数设置,如比特率,序列长度以及采样率等。

子系统库

一个新的子系统文件夹已经添加到元件库中。用户可以通过拖放预定义子系统模型并对其进行自定义修改以用于其项目设计中。未来发布的版本中将会包含更多的子系统模板。

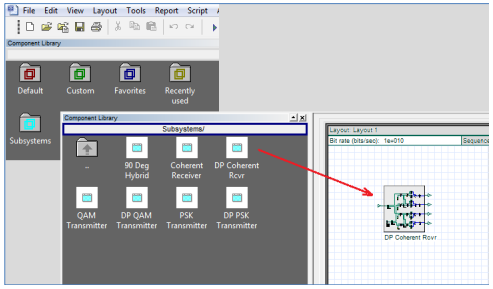

图5:一个新的子系统文件夹已经添加到元件库中,用户可以通过拖拉预构建子系统设计并进行修改以用于其布局设计中。

项目浏览器(图形数据导出)

现在可以从项目浏览器中选择一个或多个2D图形(鼠标右击操作)以将其数据导出到文件中。目前的扫描迭代或者所有的扫描迭代都可以导出。

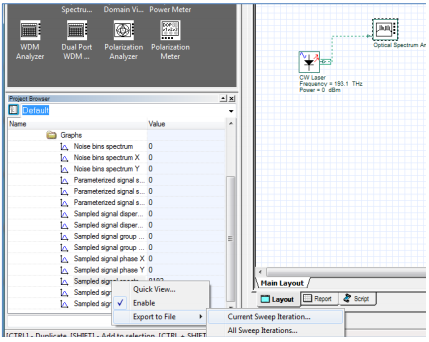

图6:在项目浏览器中,新的导入到文件功能已经添加到所有的2D图形。

VB语言(存取图形数据)

一个新的2D图形存取函数已经添加到VB菜单(GetGraphDataAsText)。这个新的功能允许用户以文本行存取和导出2D图形数据(因此大大的缩短了模拟后从一个观察仪汇总导出文本数据所需要的时间)。

文件和帮助功能升级

通过鼠标左键双击默认元件库中的任意元件或者观察仪,用户可以使用获取元件帮助功能。

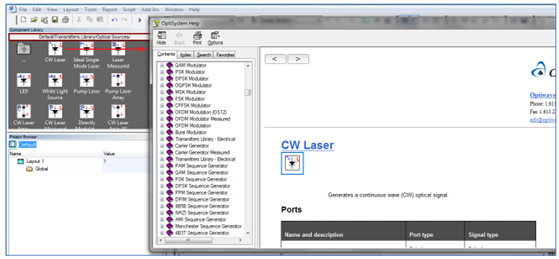

图7:从元件库中可以直接使用元件帮助功能(双击鼠标左键)
