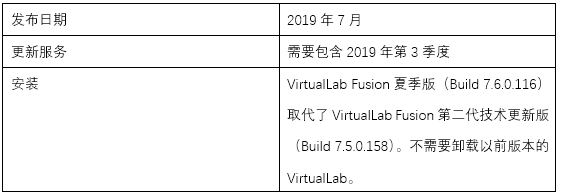

1 VirtualLab Fusion夏季版（Build 7.6.0.116）
1.1 光波导工具箱
•波导工具箱已重命名为光波导工具箱。
•对于光波导设计，典型的可视化工具是k域图。它展现了k域内的视场，其可以在光波导内通过光栅移动。k-Layout可视化计算器支持1型全息透镜光导布局的可视化。
•光波导设计的第一步是布局设计。VirtualLab提供了一种工具，可以自动进行1型全息透镜光波导布局设计。
•VirtualLab提供了一种用于光栅优化（眼瞳扩展和外耦合光栅）的高级设计工具。该工具允许针对特定视场角度优化自由光栅参数。最后，使用Voronoi算法生成所设计系统的组合。
1.2 组件
•微结构组件可以使用薄元素近似（TEA）或副基底TEA分析第二代场追踪引擎内的衍射光学元件，微结构在堆栈中定义。此外，用户还可以通过在表面使用复杂的表面响应来分析方程表达下的功能。
•VirtualLab可以分析衍射和超透镜。为了分析这些元素，使用了线性光栅近似（LLGA），其在局部应用了（取决于局部周期）薄元件近似或傅里叶模态法。
•可以使用新组件对一维和二维光栅进行分析。这些组件可以在组件目录中找到，它提供了理想和真实光栅的分析，可以对镜头系统内的光栅进行精密的分析。
1.3 理想组件
•通过引入新组件将场分解为矩形或环形区。根据您的光学配置，这可以显着提高性能。
•现在存储方程对话框显示有关当前传输采样的信息。
1.4 系统构件块
在堆栈目录中，您可以访问新的Lighttrans定义的堆栈条目，该条目定义了具有圆边的倾斜光栅。该配置可用于研究具有一定公差参数的倾斜光栅的光学性能。
1.5 探测器
提供了一种新的探测器来计算调制传递函数（MTF），通过k域中的卷积来工作。根据采样点数和光学配置，与已有的PSF和MTF探测器相比，提高了MTF计算的性能。
1.6 编程
•在编程片段内，可以将一个或多个DataArray1D、DataArray2D和Data Array Gridless用作全局参数。
•可编程探测器现在可选择将光谱场作为输入，这可以根据期望的探测器信号进行更高级和高性能的评估。
•VirtualLab.Programming.dll的VL_Files类中的新方法可用于将灰度位图导入为谐波场或琼斯矩阵传输。
1.7 计算器
VirtualLab现在提供了一种新的计算器，可用于对带有圆边的倾斜光栅进行公差分析，计算器支持通过傅里叶模态法和积分方法分析这种光栅。用户可以较好地比较结果以及两个严格光栅求解器的性能。
1.8 输入和输出
•Zemax现在支持将Binary2表面导入衍射透镜。用户可以在衍射透镜中使用此导入方式，也可以在系统导入中自动使用。
•引入了optiSLang “仅导出变量”选项。这可以导出更小的参数文件，从而在optiSlang优化中实现更短的执行时间。
1.9 性能
•已更新并行参数运行，并行参数运行现在明显更快。
•参数运行结果表的性能得到了显着改善。
•改进了具有许多波长的彩色场组的可视化性能。
•对于光与区域和基面的相互作用，通过更先进的光通道处理，改善了光波导系统分析的性能。
1.10 用户界面
•VirtualLab提供各种不同颜色查找表显示2D数据。在夏季版本中，VirtualLab现在可以预选颜色查找表菜单。
•文件的打开对话框现在允许选择多个文件。
•复振幅和谐波场组的可视化现在使用了与基于数组的文档相同的颜色查找表，这使用户可以更自由地自定义视图。
•现在可以在属性浏览器中以与数组相同的方式配置谐波场的矩形和范围标记。
•为了在3D视图中更方便地显示曲面，引入了高度缩放，可由用户调整。
•在光学装置中，用户可以指定注释。在以前版本的VirtualLab中，这些注释显示在单独的模式对话框中。现在可以在光学系统视图中直接显示注释，这允许更加人性化地使用光学装置注释。
•光学装置注释现在也可以通过HTML格式化。通过这种方式，可以以更有条理的方式组织笔记。
•在筛选字段中，现在可以搜索多个单词或单词组（包含在引号中）。 例如，在参数概述中，现在可以搜索：“Interface #1” scaling。
1.11 更新
•在新版本中，衍射光学工具箱以及光波导工具箱现在可以作为金银版本使用。在光波导工具箱的金版中，提供了衍射光波导的设计。衍射光学工具箱的金版可以使用衍射和超透镜（与光栅和入门工具箱结合使用）。
•波导（用于光波导光学设置）和基本波导（用于通用光学设置）已重命名为光波导。现在，通用光学装置中光波导组件的限制更加宽松。在通用光学设置中使用时，每个接口最多允许三个表面区域。
•为了提高数值稳定性，现在通过四元数而不是旋转矩阵处理旋转，更利于改善小旋转角度时的模拟。
•黑盒组件加密已更改。因此，用户必须使用VirtualLab 7.6（夏季版）对VirtualLab 7.5或更早版本中保存的黑盒组件进行解密和加密，以确保它们仍可用于即将发布的版本中。
•结构设计，通过使用反向薄元件近似将传输函数转换为高度轮廓，现在会另外生成微结构组件。
•导出的STL文件的小改进可以减少某些STL读取程序有90°边缘的问题。
•现在，参数优化中最后一个模拟步骤始终保留优化结果（即使在中止优化后）。
|
