讯技自研光学实验教具应用：光的偏振实验

实验概述

将自然光变成偏振光的器件称为起偏器。用于检验偏振光的器件称为检偏器。一束自然光通过起偏器后，出射光光矢量的振动方向依赖于起偏器。起偏器和检偏器允许通过的光矢量的方向是起偏器的透光轴。光通过起偏器、检偏器后的光强I和两透光轴夹角θ的关系为

I=I0cos²θ

其中，I0为入射光强。可见若改变两起偏器间的夹角则出射光强将发生变化。

使用VirutalLab Fusion建模仿真

图1.在VirtualLab Fusion中搭建实验光路

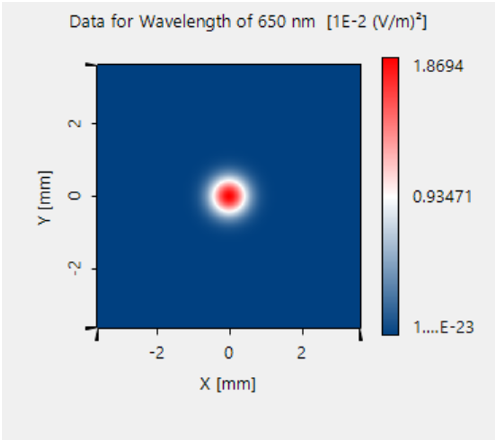

图2.（左）两偏振片平行

图3.（右）两偏振片成45°角



图4.沿x轴一维曲线叠加（蓝色为两偏振片平行，红色为两偏振片45°夹角）

实验教具中的实验搭建

图1.实验光路



图2.（左）两偏振片平行

图3.（右）两偏振片成45°角

4.实验总结

我们在VirtualLab Fusion软件中可以很轻易地得到一些数值结果，因此很容易验证马吕斯定律，而在实验中也可以通过探测器得到具体地数值结果，在本例中，我们使用接收屏也可以肉眼观察到两偏振片相对角度变化过程中光斑亮度的变化。
