多反射系统的非序列建模

非序列光学系统，特别是那些非序列性来自组件内部多次内部反射的系统，具有一系列特定的挑战。将这样的系统分解成一个顺序等价的系统通常非常不方便，而且总是不切实际的。因此，拥有一个稳定的非序列建模策略可以在面临此类任务时成为一个巨大的优势。


建模和设计软件VirtualLab Fusion正是通过其手动通道配置模式提供了这优势，在该模式中，所谓的“光路查找器”对光在非连续系统中遵循的路径进行初步分析，使用用户控制的基于能量的标准来确定哪些路径需要进一步遵循；这在具有无穷多条路径的渐近配置中变得特别有用。授予用户在系统中随意打开和关闭通道的额外选项（例如，对于这个特定的元件界面，应该只考虑前向传输吗，还是向后反射也很有趣？）增强了方法的灵活性，使您能够获得尽可能准确和快速的结果。


我们以两种不同的场景为例演示了这一概念。首先，我们展示了赫里奥特池的情况，这是一种充满弱吸收气体的谐振器，其中大量的反射有助于准确表征材料的吸收特性。其次，我们使用法布里-珀罗标准具来解析钠双光子。



赫里奥特池的建模




该用例显示了用于气体光谱的赫里奥特池的物理光学模拟，包括CO2演示。



Fabry-Pérot标准具对钠D线的研究

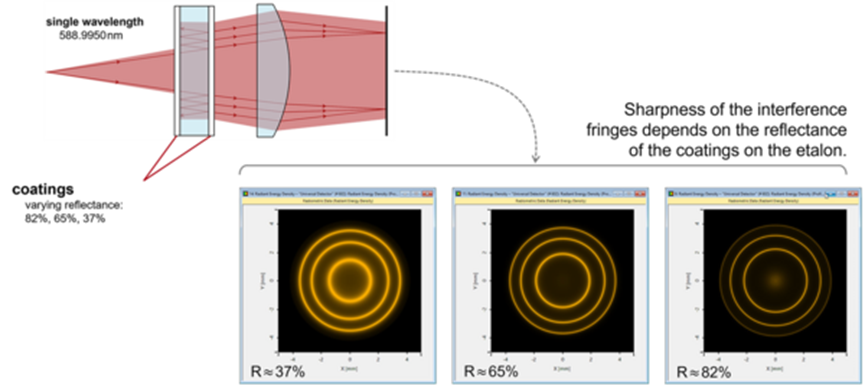

在VirtualLab Fusion中，建立了一个带有二氧化硅间隔标准具的光学计量系统来测量钠D线。此外，还研究了实际涂层反射率的影响。
