古斯-汉森位移形式弱吸收板的精确测量

摘要

对于线偏振光，当发生完全内反射时，反射光束会经历一个小的横向位移，即众所周知的古斯-汉森位移。在本例中，我们根据 L. Wang 等人的理论工作，演示了弱吸收介质平板的类似效应，但使用 VirtualLab Fusion 中的数值模拟技术，研究了平板介质的吸收对材料性能的影响。对不同介质的吸收情况，我们测量了反射光束的中心与入射角的关系，并与参考文献进行了比较。

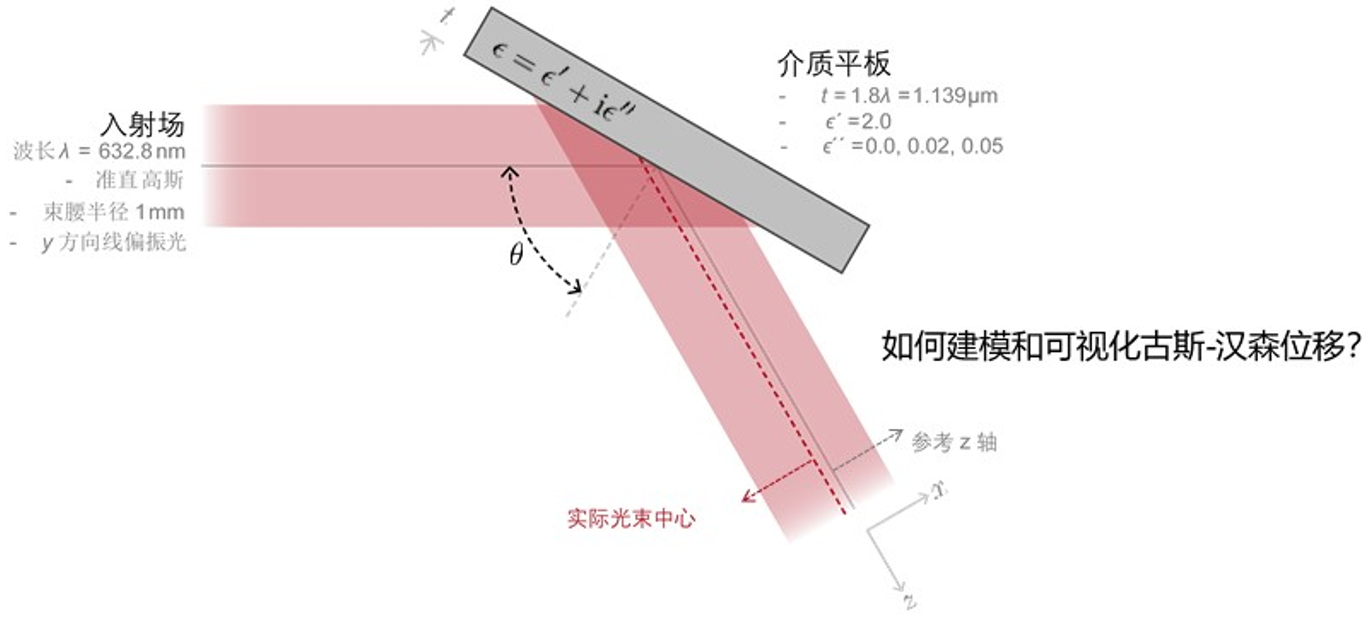

建模任务

系统参数改编自 L. Wang, et al., Opt. Lett. 30, 2936-2938 (2005)

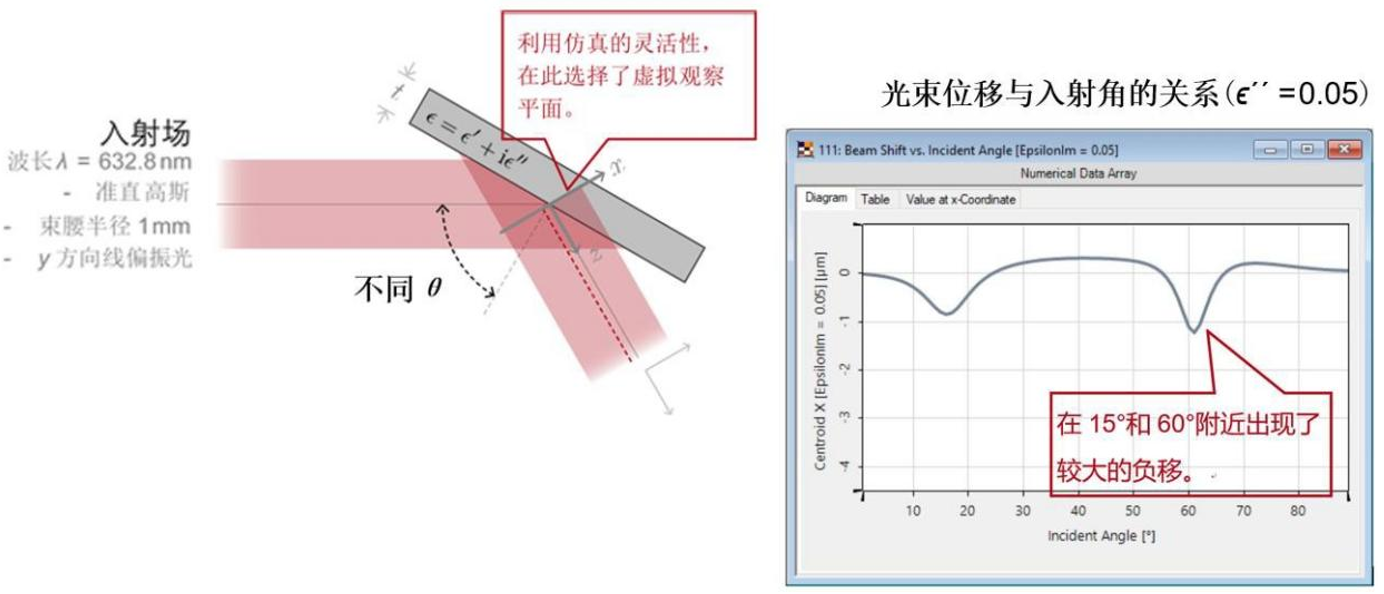

光束位移与入射角的关系

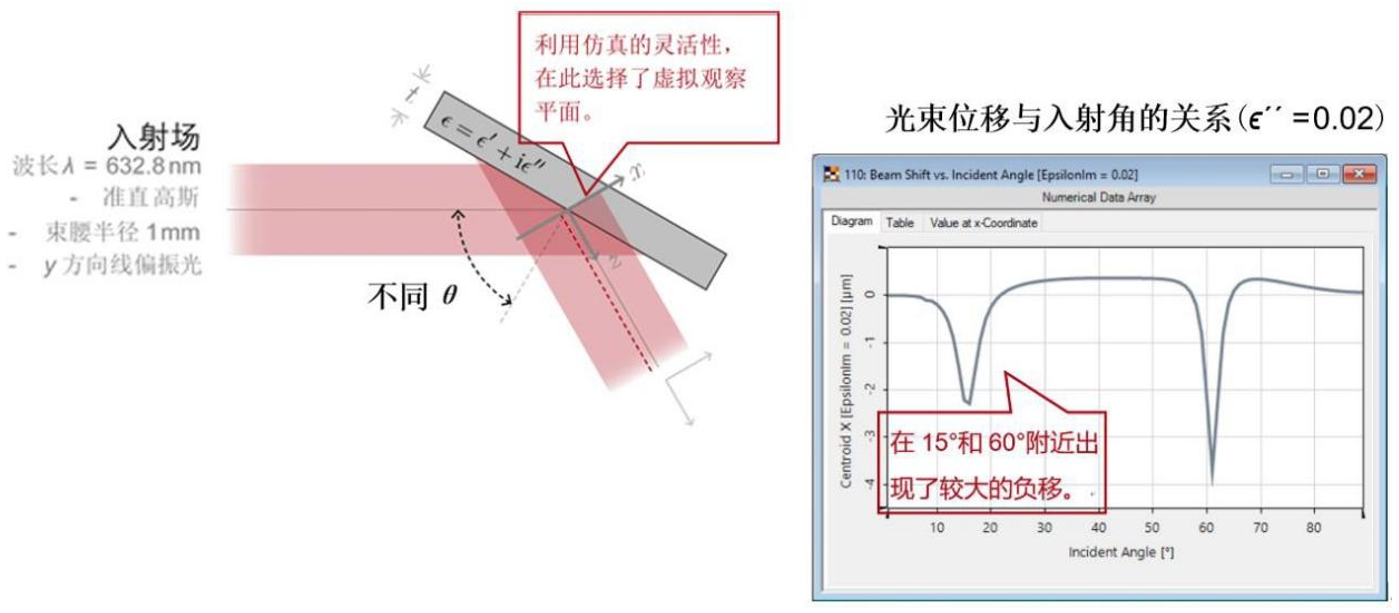

光束位移与入射角的关系

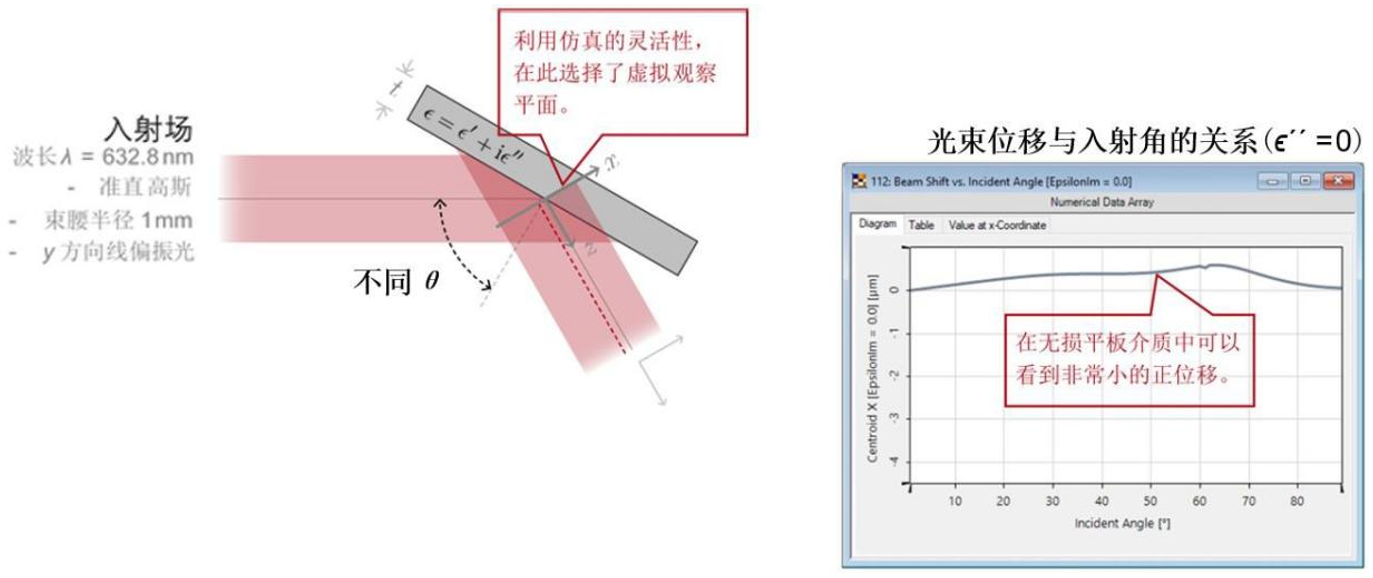

光束位移与入射角的关系

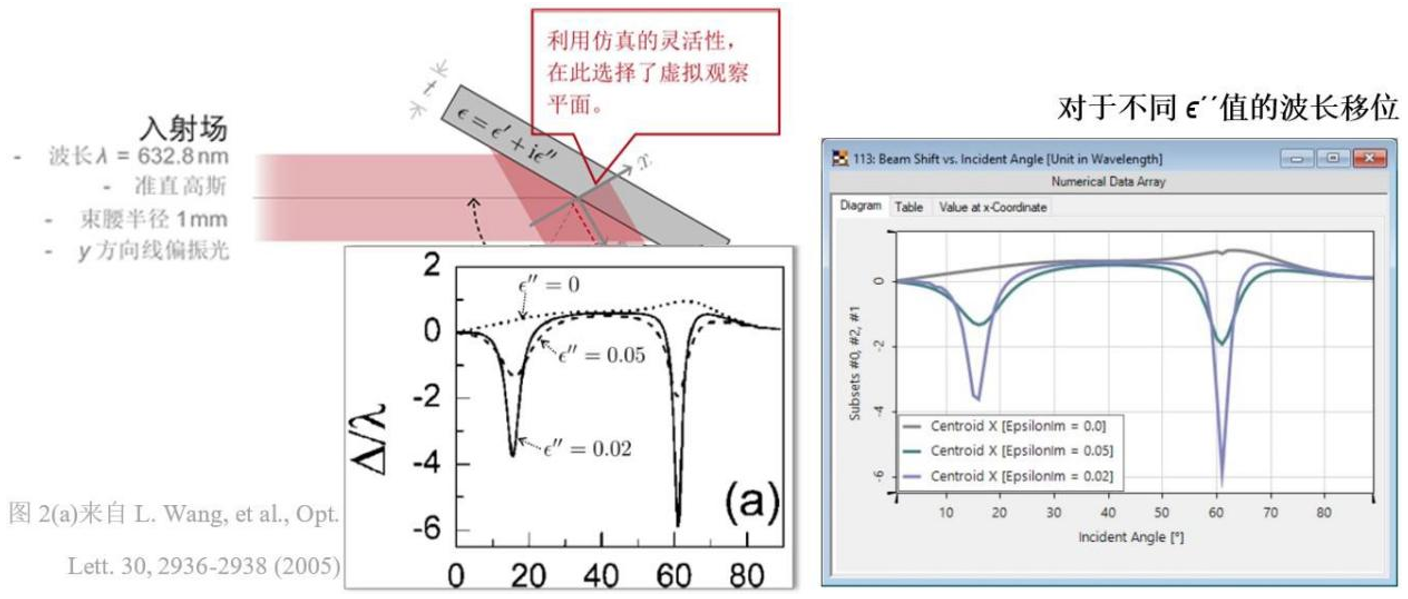

光束位移与入射角的关系

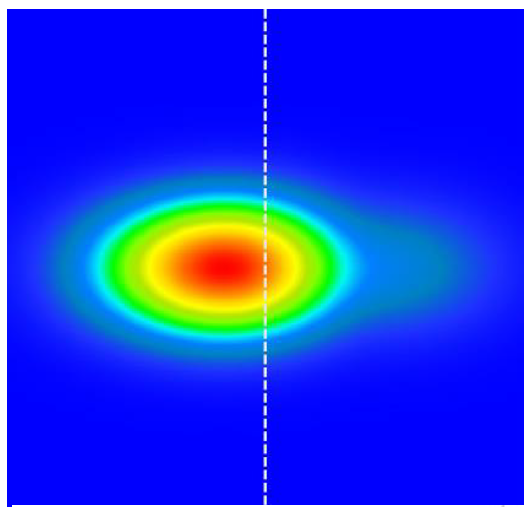

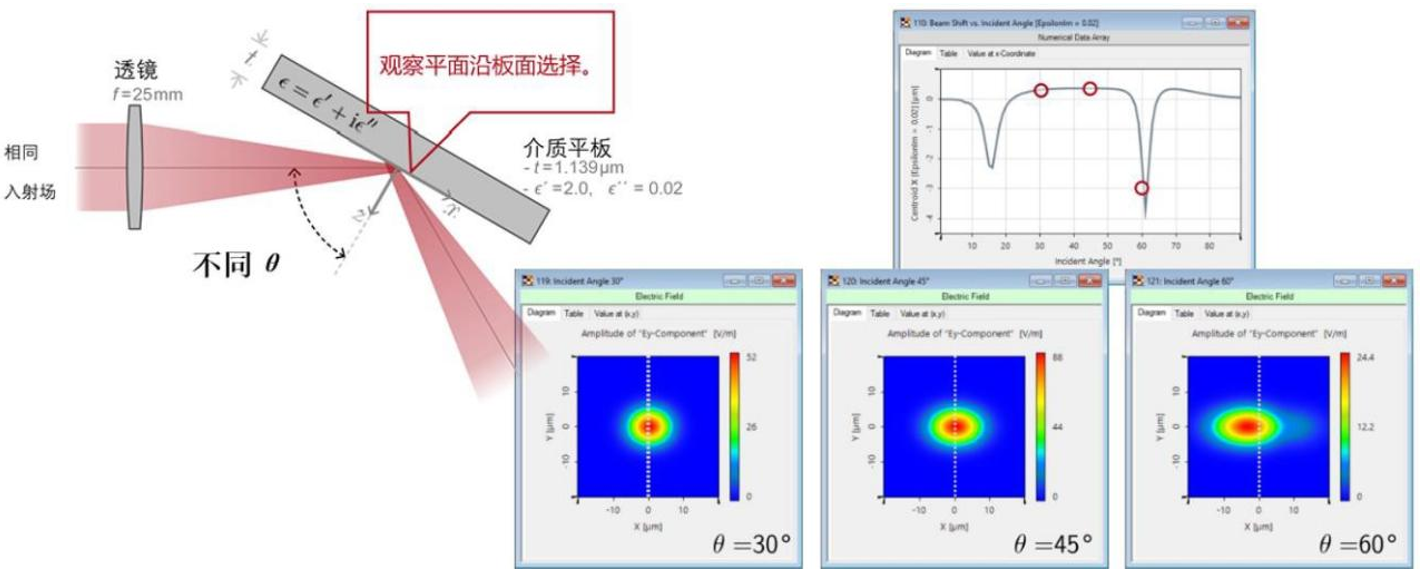

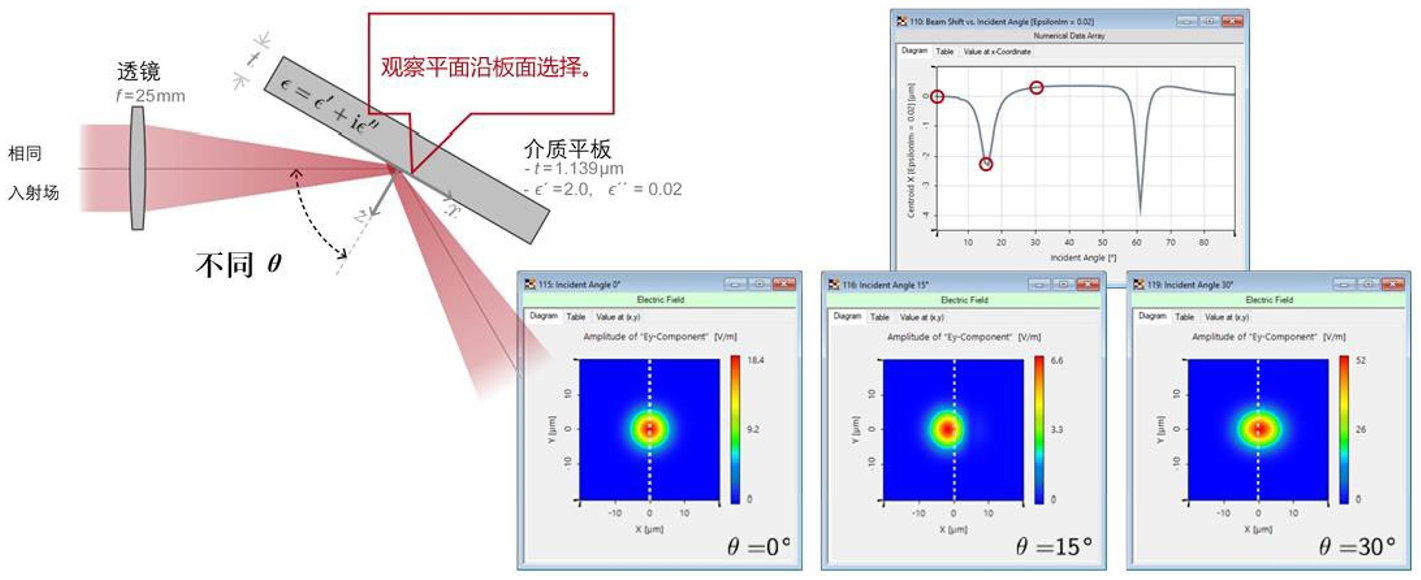

用聚焦高斯光束观察

聚焦高斯光束观察

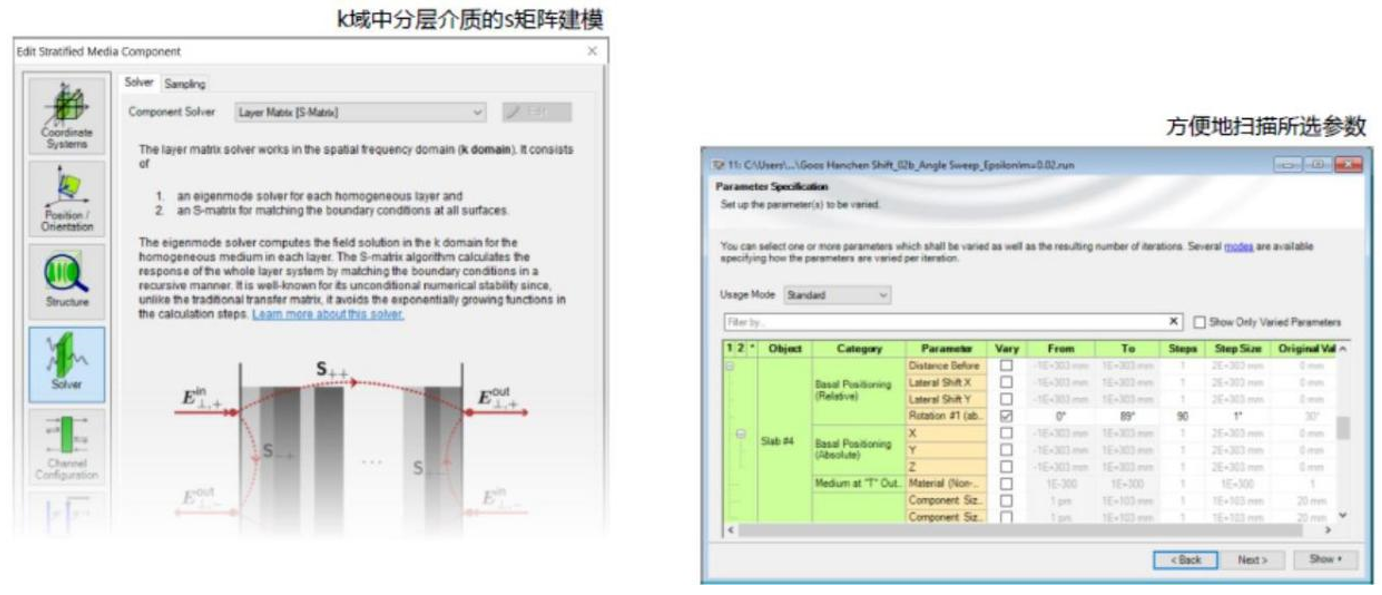

走进VirtualLab Fusion

VirtualLab Fusion 的工作流程

□ 设置元件的位置和方向

- LPD II：位置和方向 [教学视频]

□ 构建分层介质

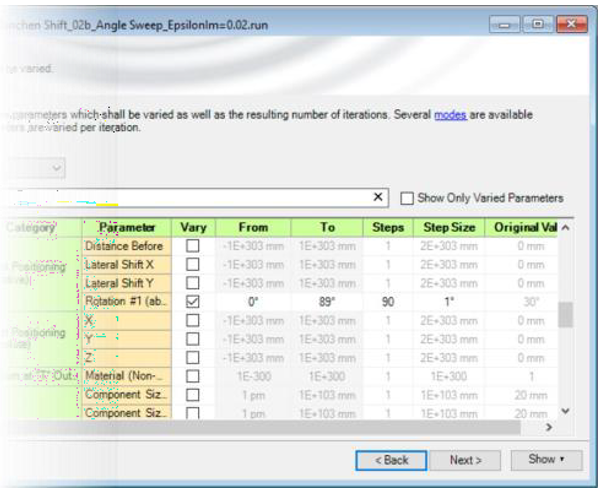

□ 使用“参数运行”检查所选参数的影响

- 参数运行文件的使用 [用例]

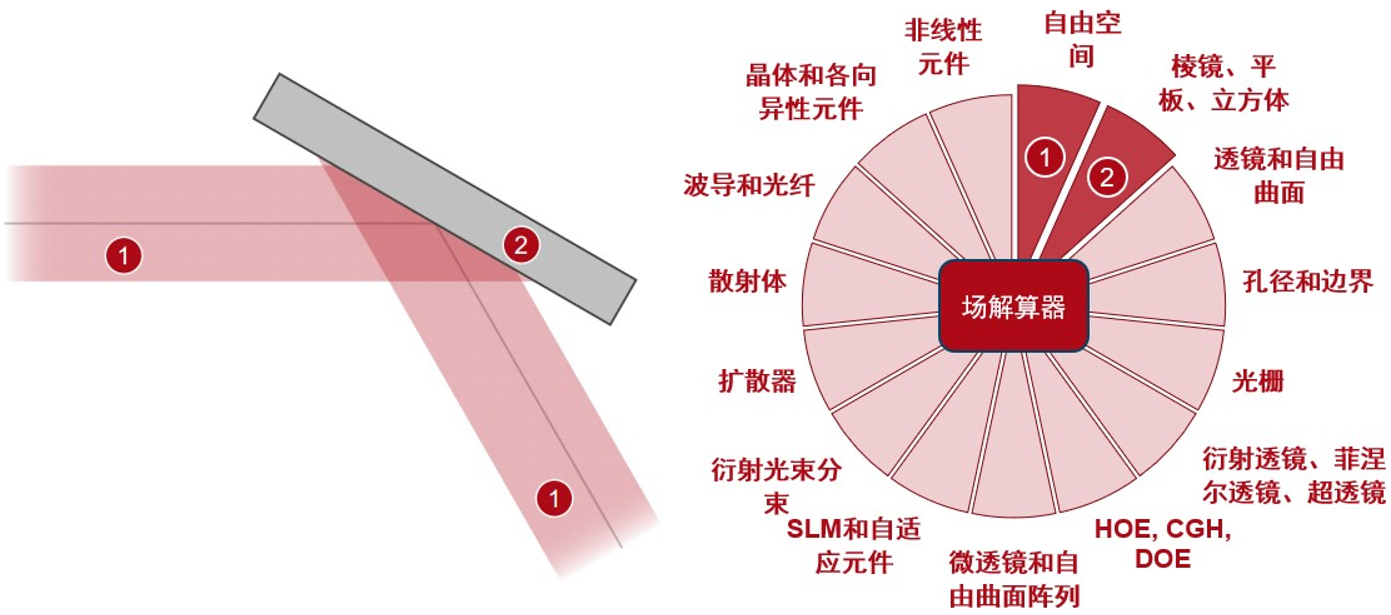

VirtualLab Fusion 技术

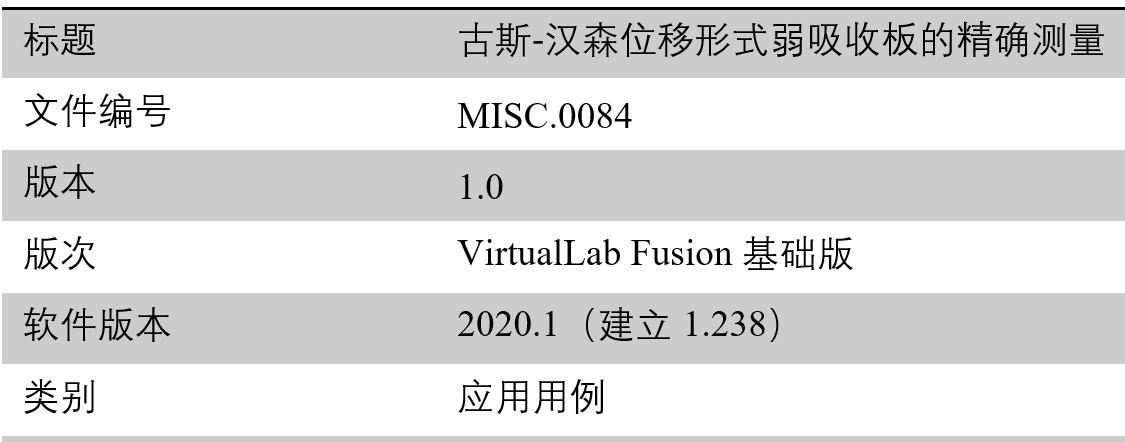

文件信息

延伸阅读
- VirtualLab Fusion 技术 – 层矩阵（S 矩阵）

- VirtualLab Fusion 技术 – 菲涅尔矩阵
