设计高数值孔径分束器以实现包含 24000 点的随机分布图样

摘要

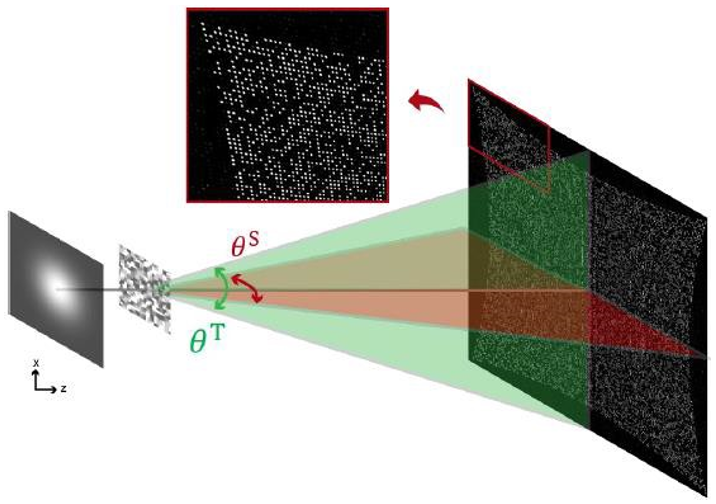

高数值孔径点投影系统的设计在光学市场中具有很大的实用价值，这些点以随机方式分布。这可以通过使用单个分束器来实现。通常，点分布在角度空间（k 域）中的等距网格中，这意味着光束将在预定的方向角度上传播，但在空间域中的探测器平面中则落在的畸变网格点上。该用例展示了如何设计单个分束器的相位板以产生具有高数值孔径的 24,000 点随机图样。

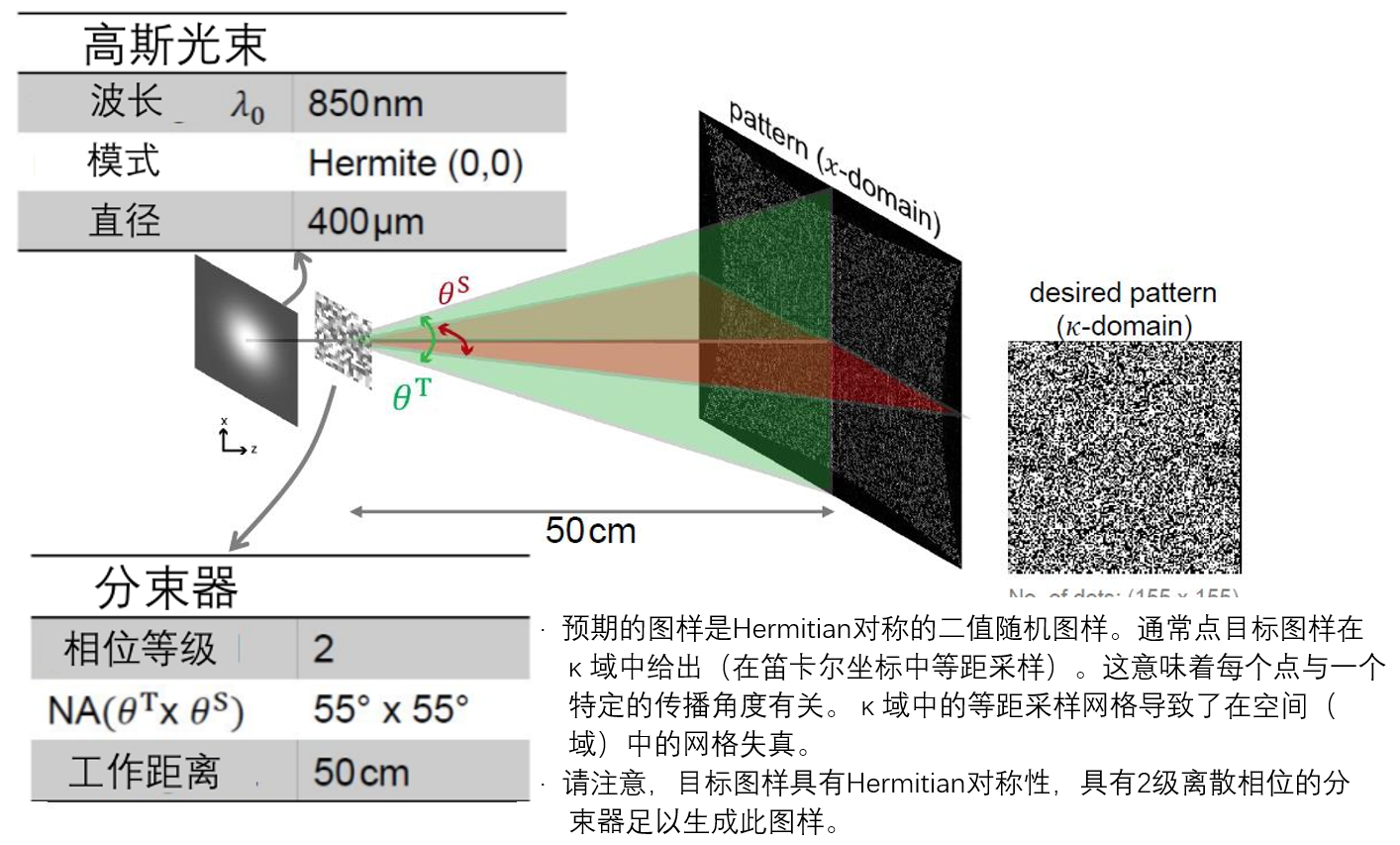

设计任务

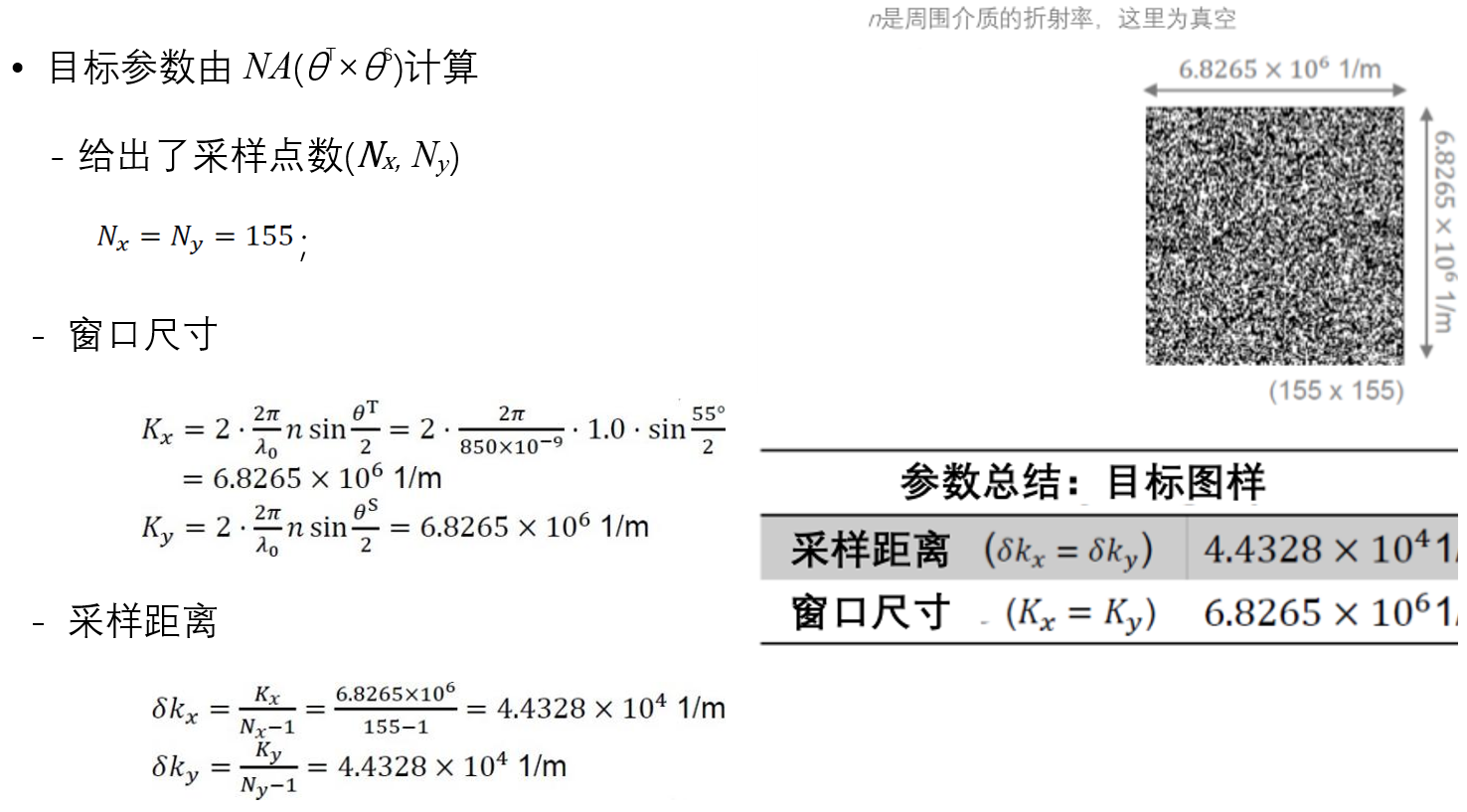

参数准备：目标

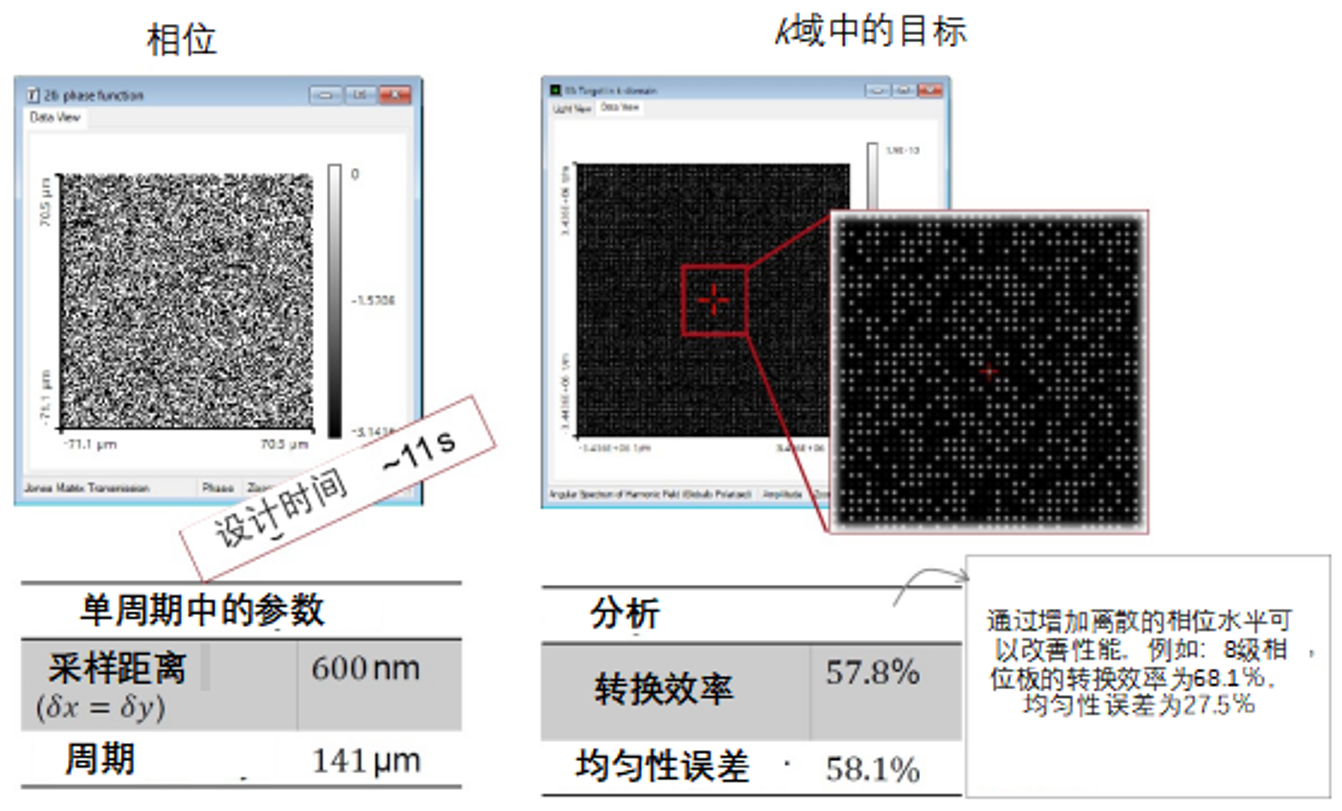

结果：K 域中的相位和目标

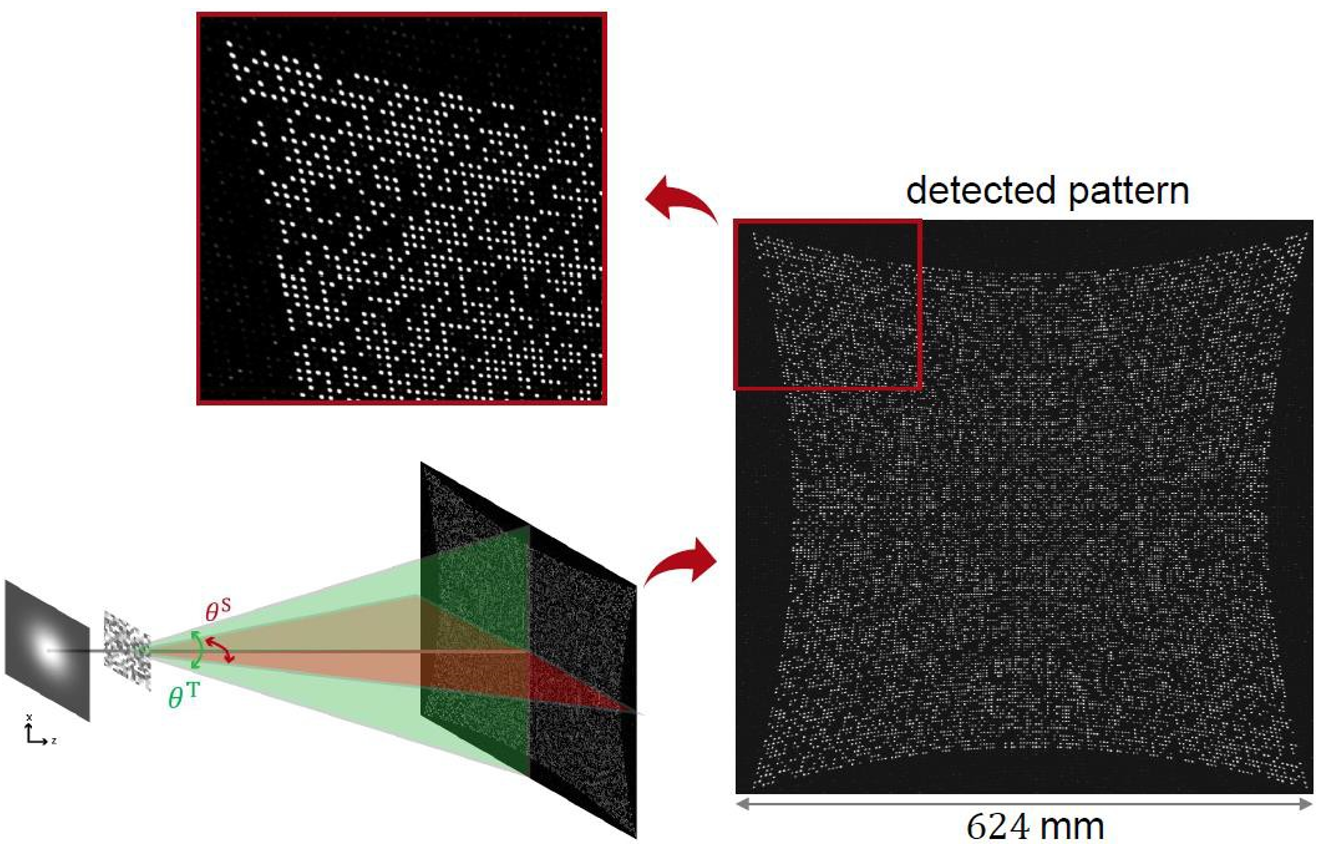

结果：检测到的图样

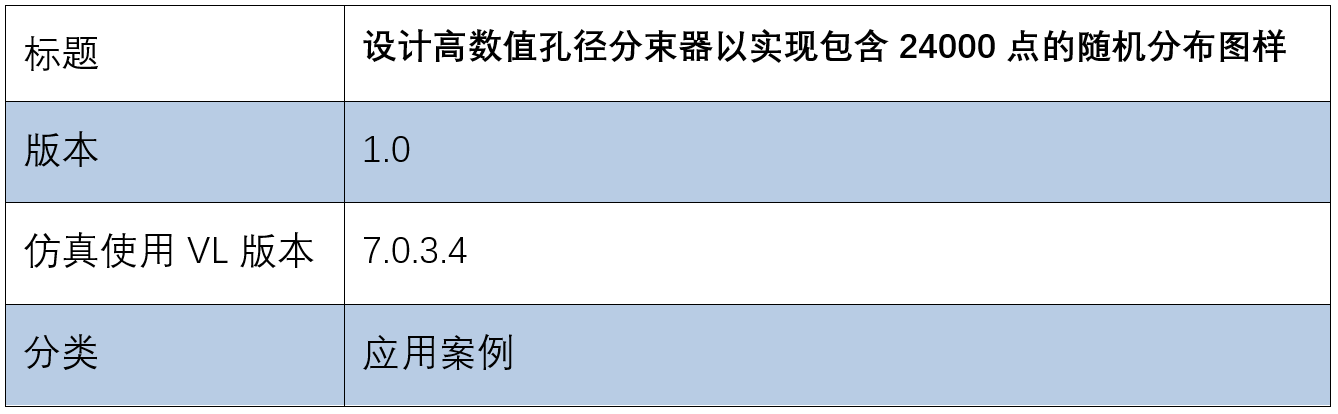

文件信息
