TechWiz LCD 2D应用：不同结构下的VT曲线

时间:2024-04-18 19:08来源:讯技光电作者: 技术部点击:次打印

我们可以在TechWiz LCD 2D软件中调整电极的宽度，锥度，厚度和位置。

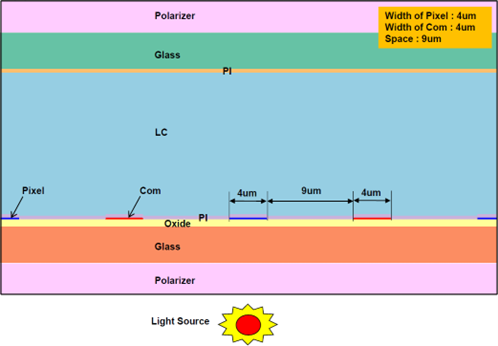

1. 案例结构

2. 建模过程

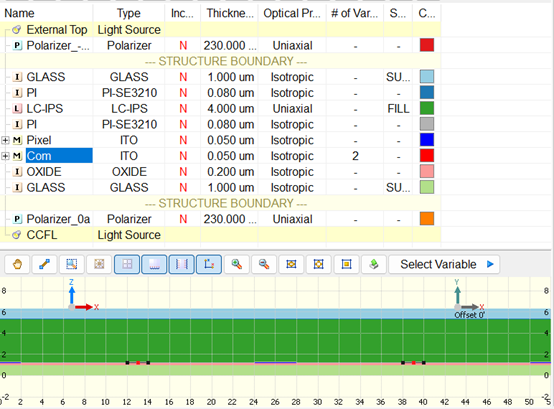

2.1在TechWiz LCD 2D中创建结构

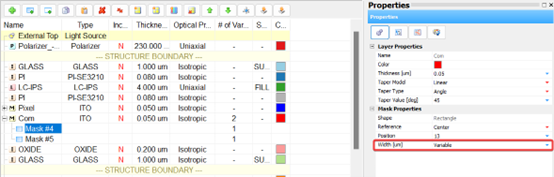

2.2将com电极两个掩膜的宽度均改为变量（Variable）

2.3更改变量的值，并使用Link功能进行链接

3. 模拟条件

网格单位长度：0.5

使用Link选项的宽度变量：2um，3um，4um

视角：0,0

波长：550nm

电压条件：Pixel：0~8V，1V（步长）； Com：0V

4. 生成结果

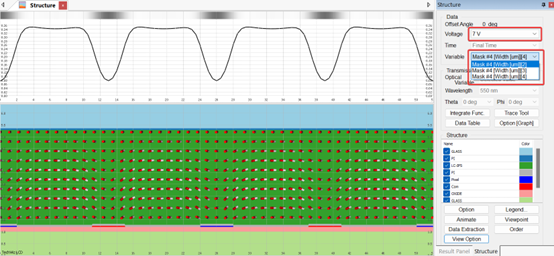

3.1 结构

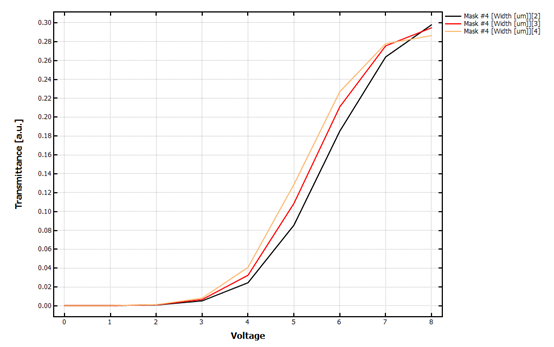

3.2 T-V 2D图表
