TechWiz LCD 3D应用：表面反射(底面)

时间:2024-10-10 17:30来源:讯技光电作者: 技术部点击:次打印

TechWiz软件可以考虑显示面板每层的多次反射来计算表面反射，之前我们曾介绍过关于外部光源的反射，本例将介绍关于底部（即从背光源一侧发出）的光源的反射的计算

使用Surface Reflectance(Bottom Side)功能，同样考虑了面板各层的多次反射，用户可以计算BLU方向的反射。（用户无需反向结构的情况下计算底部反射）

反射的模拟使用每层的复折射率和厚度来计算

1. 建模任务

1.1堆栈结构

2. 建模过程

2.1由于此案例结构是上下电极的简单结构，在TechWiz Layout中仅设置模拟区域即可，在SIM中搭建堆栈结构

2.2进行相关参数设置

液晶的初始分布，表面方向设置

定义顶部、底部偏振片以及低折射率薄膜

设置仿真条件

2.3选择Surface Reflectance()

3. 结果查看

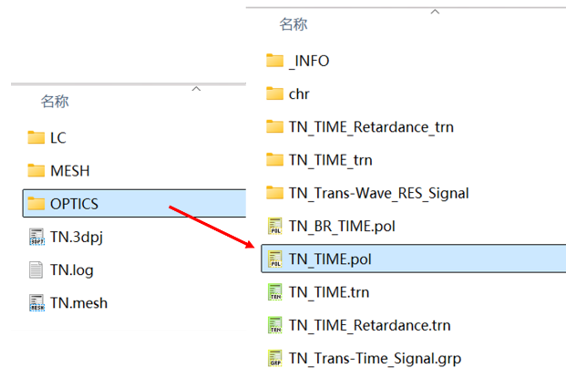

查看结果在Optics文件夹中，将相关结果文件导入到TechWiz Viewer来查看

3.1 极坐标图
