TechWiz LCD 3D应用：局部液晶配向

我们所说的局部摩擦是指给液晶盒中不同区域（可自定义区域）进行不同的液晶配向，所以也可以称之为局部掩膜、局部配向等。TechWiz LCD 2D和TechWiz LCD 3D都可以对液晶盒设置局部摩擦，本案例使用TechWiz LCD 3D进行局部摩擦的设置。



1. 建模任务

1.1进行局部摩擦配置



2. 建模过程

以下是建模过程中部分重要步骤的说明

2.1在TechWiz Layout中创建结构，并增加Condition层

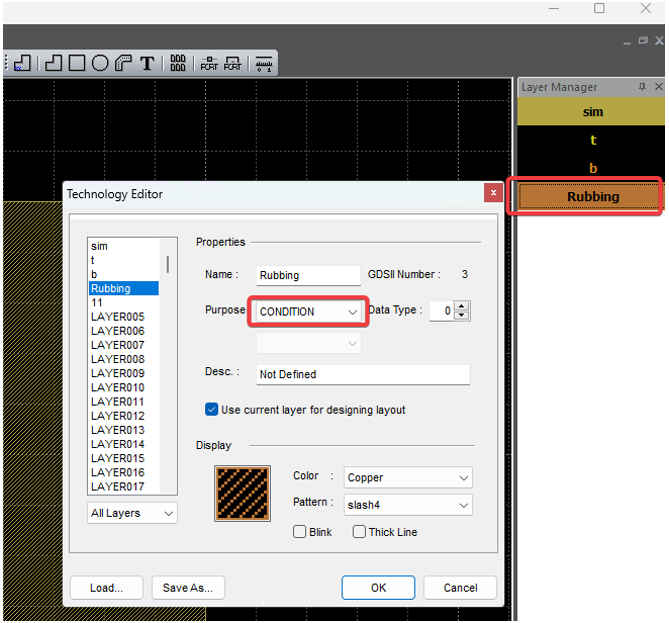

此层为局部摩擦的层，所以要注意区域的设置；

设置完成后要生成mesh文件



2.2在TechWiz LCD 3D软件中将Local Mask的顶部以及底部配向角度添加进来





3. 结果查看

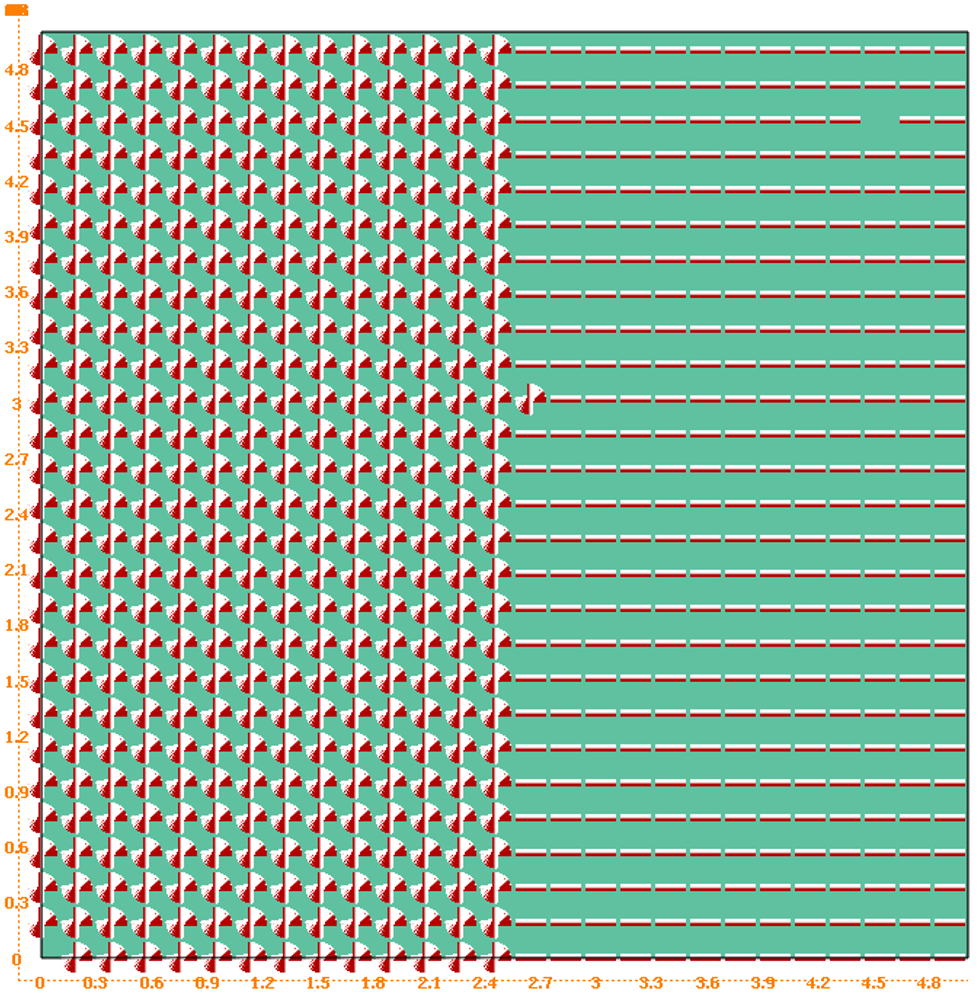

3.1 指向矢分布



3.2 指向矢分布顶视图
