TechWiz LCD 3D应用：显示面板多层结构反射

时间:2024-06-04 19:07来源:未知作者: infotek点击:次打印

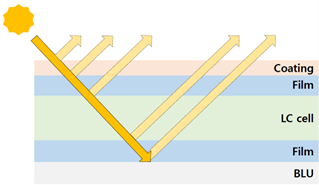

TechWiz软件在计算反射时，用户可以使用Surface Reflection功能，考虑显示面板每层的多次反射来计算表面反射

反射的模拟使用每层的复折射率和厚度来计算

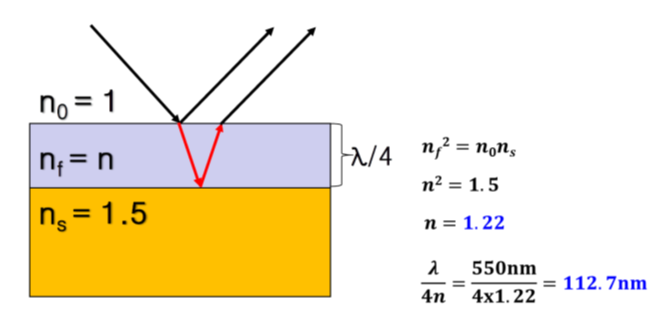

为了减少显示器上的外部光反射，可以使用低折射率薄膜来降低反射率。它可以用表面反射函数来模拟

1. 建模任务

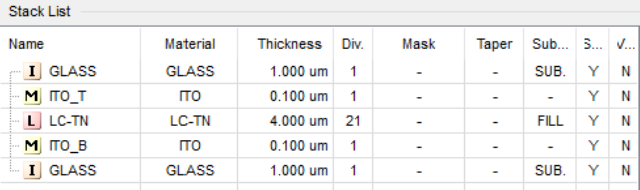

1.1堆栈结构

2. 建模过程

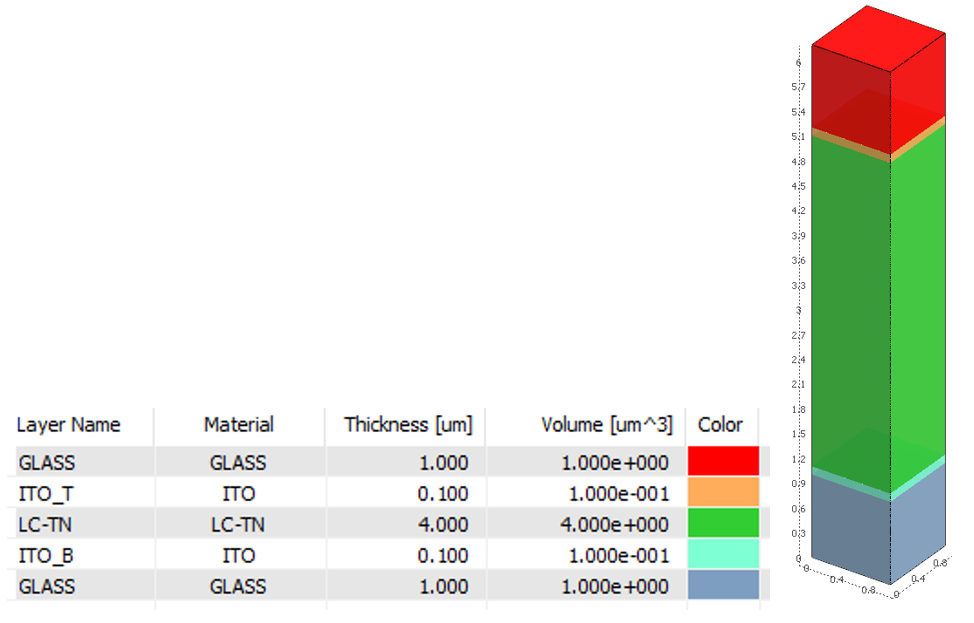

2.1在TechWiz Layout中创建结构

2.2进行相关参数设置

液晶的初始分布，表面方向设置

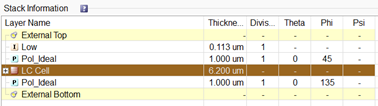

定义顶部、底部偏振片以及低折射率薄膜

设置仿真条件

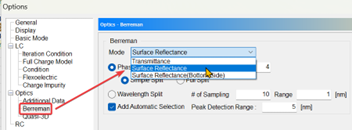

2.3选择Surface Reflectance

3. 结果查看

查看结果在Optics文件夹中，将相关结果文件导入到TechWiz Viewer来查看

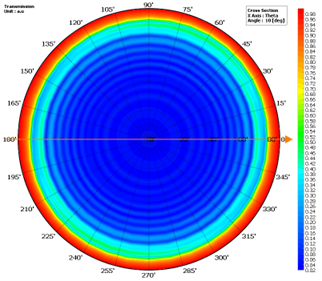

3.1 透过率极坐标图

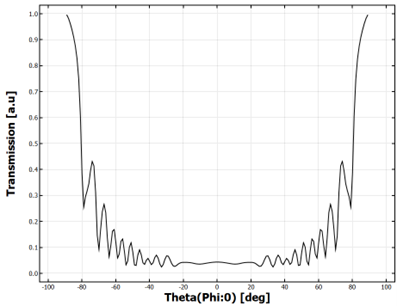

3.2在极坐标途中根据Phi角沿0°方向（见上图）进行数据提取，得到关于Theta角的反射率结果

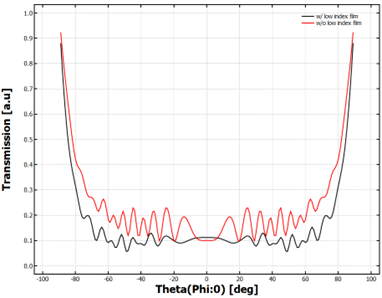

3.3对比有无低折射率膜的反射率曲线。即模拟了低折射率薄膜对视角反射率的影响。
