TechWiz LCD 3D应用：利用非相干方法分析厚层

时间:2024-07-31 16:42来源:讯技光电作者: 技术部点击:次打印

通过使用非相干层的功能，用户可以更准确地来分析在多重反射作用下的透射/反射结果。

如果在在多重反射分析中存在一个厚层，则根据波长的不同，透射/反射图会出现振荡的形式。

多重反射结果

1. 建模任务

1.1对比是否使用非相干层功能的不同结果

1.2结构为简单堆栈

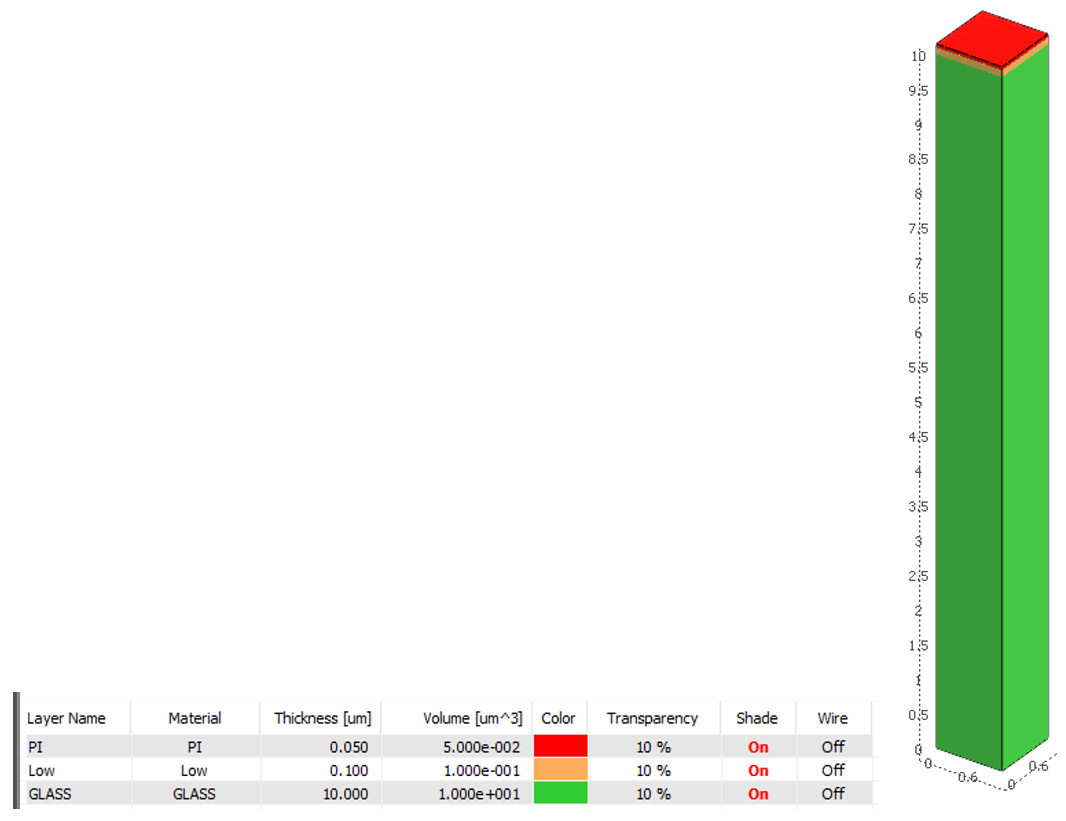

结构

2. 建模过程

2.1在TechWiz Layout中创建结构

2.2进行相关参数设置

由于结构无液晶，相关电压参数都设置为0.1ms

将Glass项的Incoherent选项设置为Yes，并设置其它仿真条件

设置Berreman路径下的模式，其中每个选项的具体含义可以查阅软件用户手册，或查阅讯技光电的书籍《TechWiz LCD 3D中文手册》

2.3执行运算

3. 结果查看

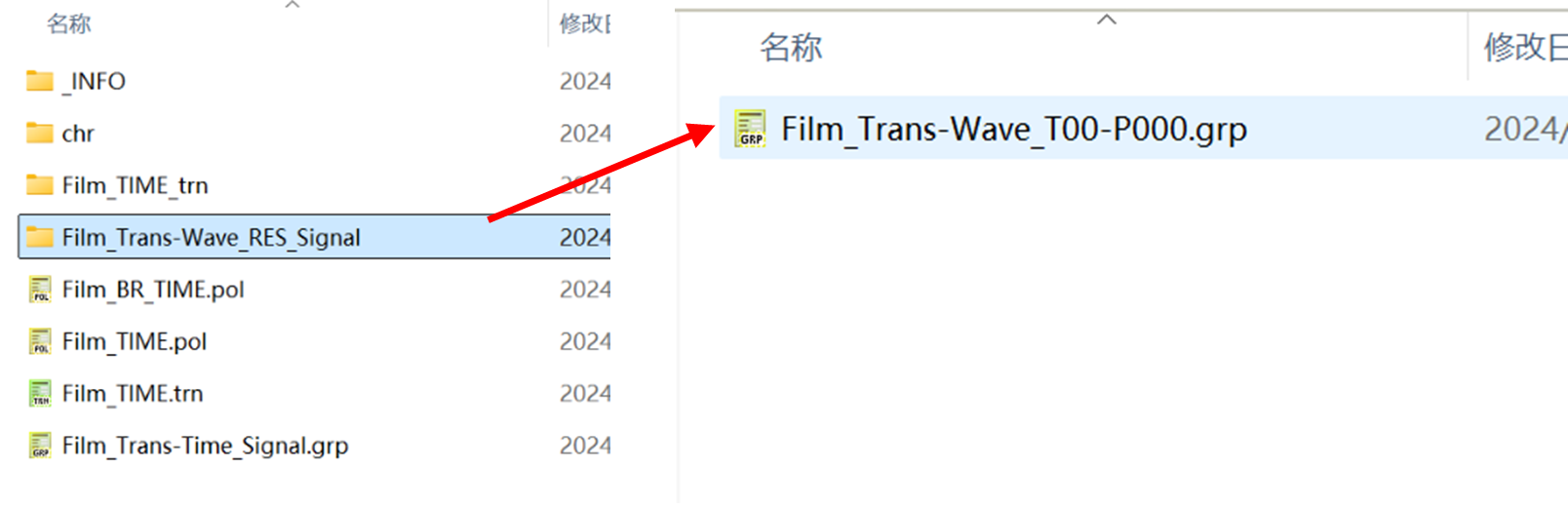

3.1 查看结果，在Optics文件夹中，按下图，将相关结果文件导入到TechWiz Viewer来查看

3.2 结果对比

（左）未使用“非相干层”功能（右）使用了“非相干层”功能
