光栅级次分析器的输出

时间:2016-03-29 17:36来源:讯技光电作者: 技术部点击:次打印

示例.0086(1.0)

关键词：光栅级次分析器，级次采集，衍射级次图数据

1. 简介

■ 光栅级次分析器可以以多种输出格式给出不同级次的衍射效率和瑞利系数。

■ 通过该实例，对这些输出格式进行了说明，尤其具体到光栅级次分析器。

2. 概览

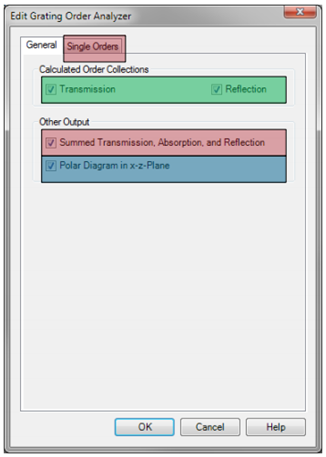

■ 红色：输出物理值。在主窗口的探测器结果中显示。

■ 绿色：级次采集的输出，以一个针对光栅级次分析器的典型文件(下面会给出详细的解释)。

■ 蓝色：衍射级次图数据的输出，以一个针对光栅级次分析器的典型文件(下面会给出详细的解释。

级次采集

1. 概述

■ 一个级次采集包括效率、瑞利系数、透射和反射级次下的全部方向信息。

■ 通过选择用户想要绘制相对坐标的数据(效率、任意瑞利系数)，可从以上三种数据中提取无网格的数据阵列。相对坐标包括级次、球面坐标、笛卡尔坐标、波矢量、位置。

■ 通过属性浏览器中的显示数据标签来完成上述操作。下面将展示两个例子

2. 不同的数据显示

效率与位置瑞利系数与球面角

3. 选择策略

在数据显示标签上，用户可以配置级次选择策略。以下给出两个例子

只显示效率超过5%的级次只显示-1st 到+3rd级次

衍射级次图数据

1. 概述

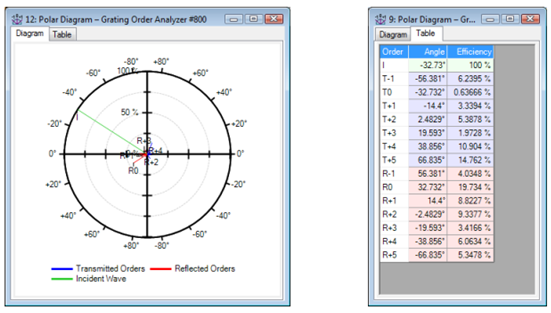

■ 衍射级次图数据绘制了反射和透射级次效率与在x-z平面角度间关系。结果是一个极坐标图。

■ 只能在2D光栅模拟中生成文本文档。

2. 配置可视化

■ 用户可以鼠标滚轮、属性浏览器和功能区对极坐标图进行缩放。

■ 用户可通过右键极坐标图选择要显示的级次。
