【新功能】两步设计-第二部分：超结构设计-扩束镜示例

当前位置: 主页 > 服务项目 > 案例分析 > VirtualLab >

时间:2026-10-14 16:28来源:讯技光电作者: 技术部点击:次打印

——通过超透镜 [RCWA] 模型

它可用于哪些场景？

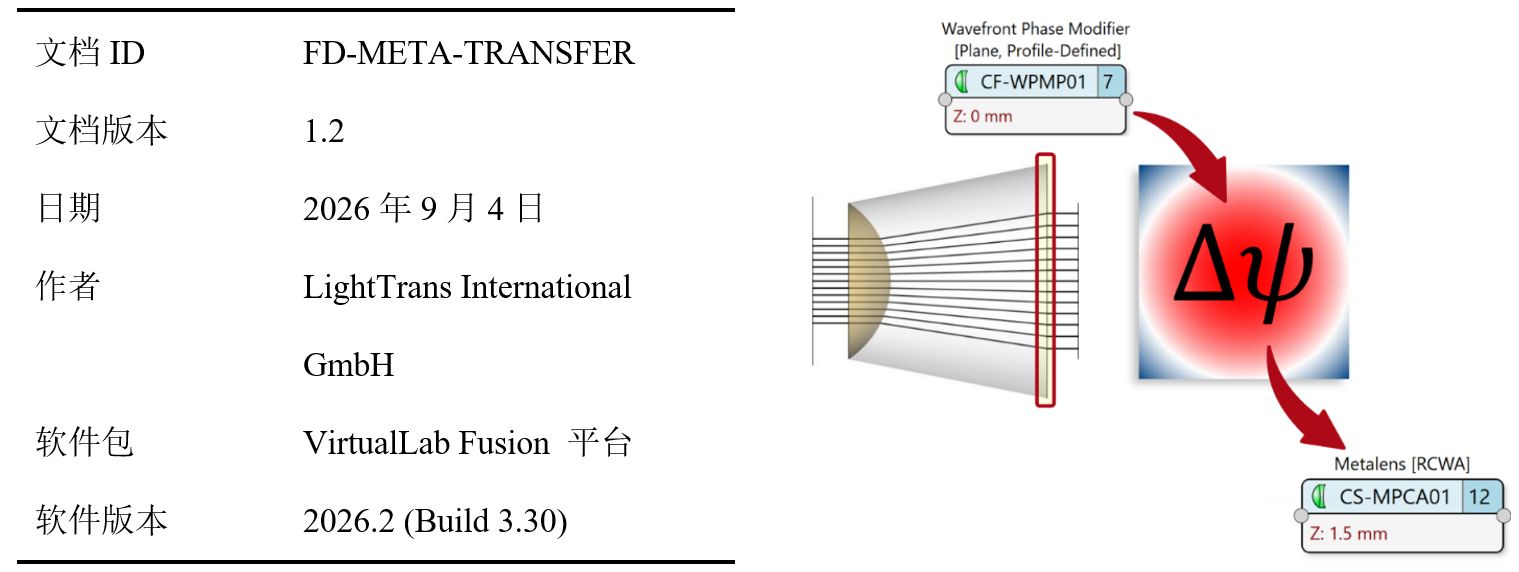

从理想相位到实际结构

• 波前相位调制器将定义好的相位函数直接应用于入射波前。

• 超透镜组件使用指定的波前相位分布自动设计超表面结构。

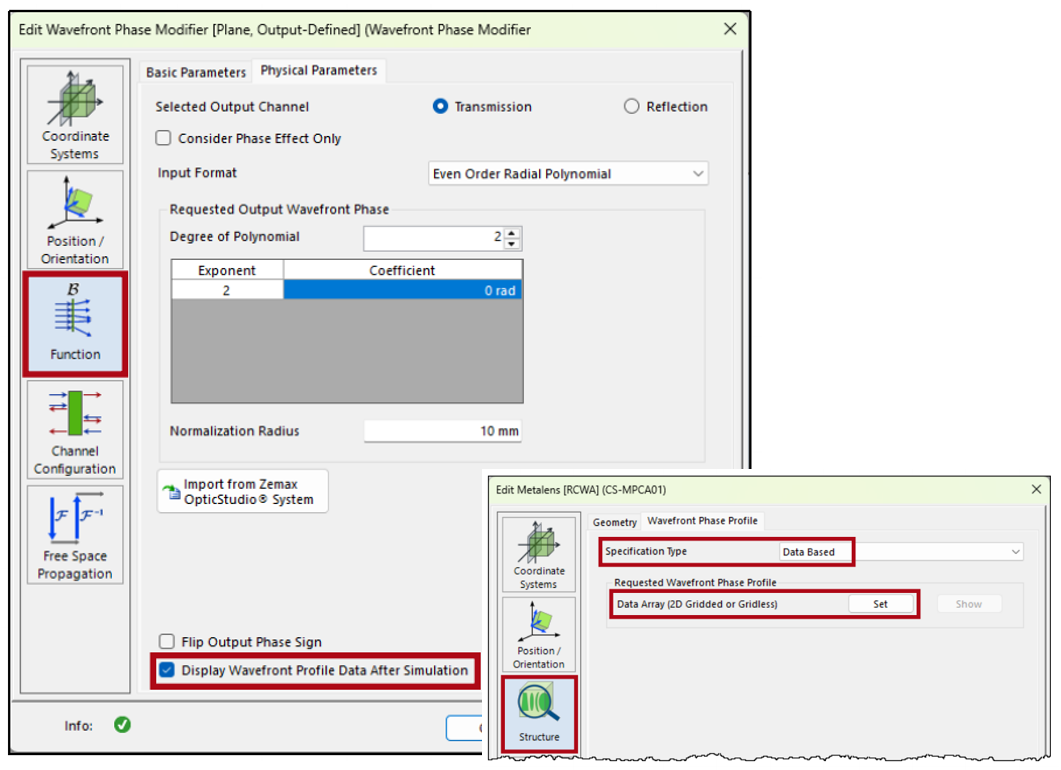

• 新工作流将两个步骤连接起来：首先定义并测试所需的相位响应，然后在超透镜设计中复用相同的相位分布。

如需深入了解我们的波前相位调制器（WPM）模型，

请查看相关资源页面。

系统

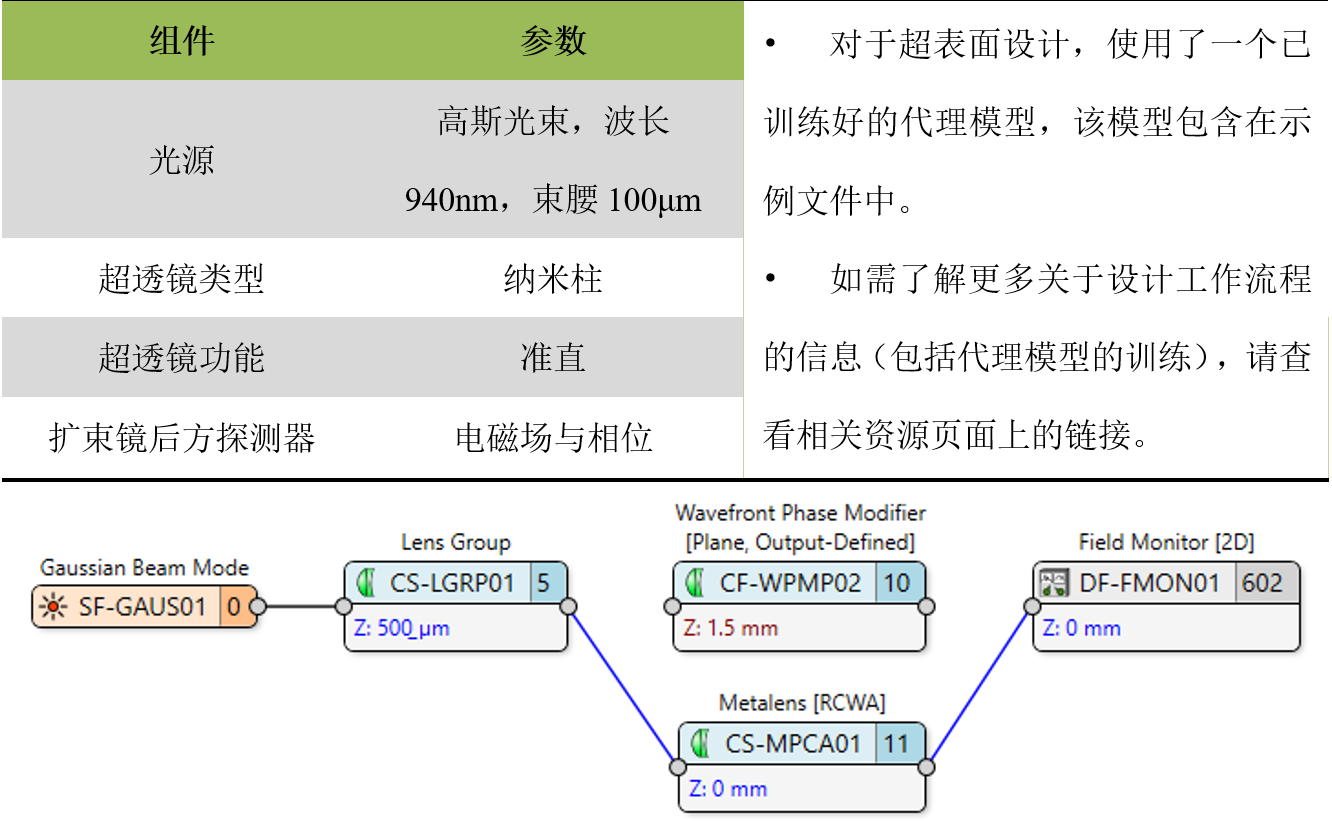

演示光学装置

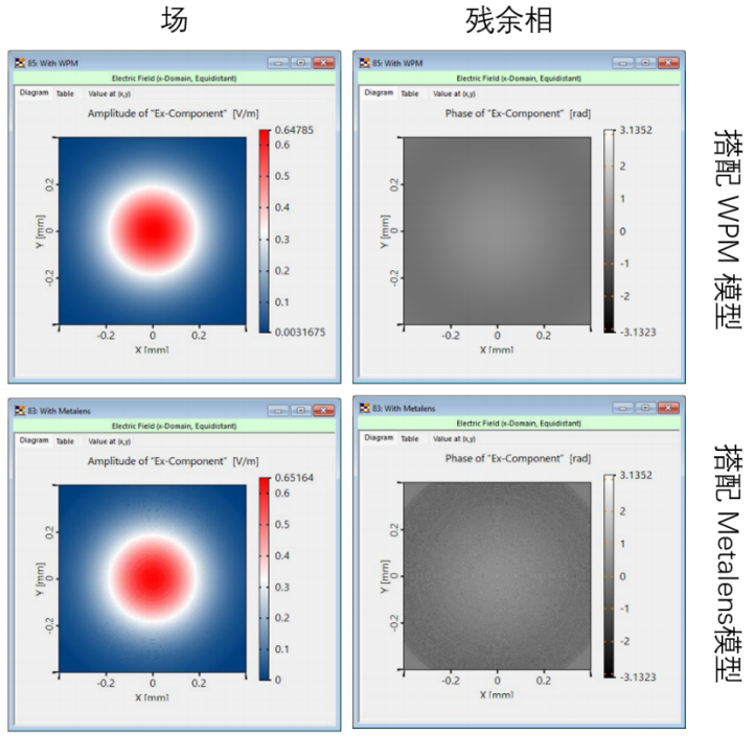

两个模型之间的对比

主要观察结果

• 理想的波前相位调制器与生成的超透镜在扩束后产生相同的整体光束。

• 在真实超透镜正后方，可观察到由超透镜结构量化引起额外结构化效应。

如需详细讨论量化超透镜引入的场效应，请查看相关资源页面。

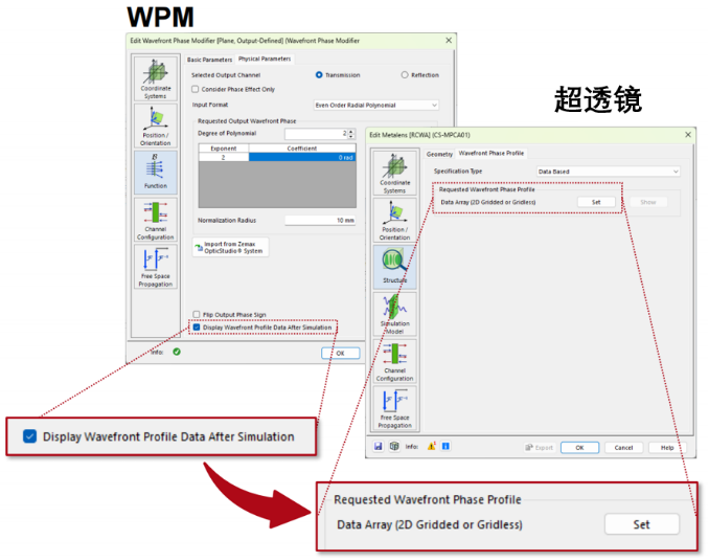

工作流程

用户操作步骤

1. 使用波前相位调制器（WPM）模型对系统进行仿真，获取所需的波前相位分布。

2. 使用基于数据的输入格式，将相位分布载入超透镜组件。

3. 使用生成的超表面结构运行仿真。（注意：首次运行时，VLF会通过代理模型自动设计超透镜。）

4. 对比基于函数的WPM与基于结构的超透镜的仿真结果。

相关资源

理论背景

• 请参阅本白皮书，了解波前相位调制器的定义细节。

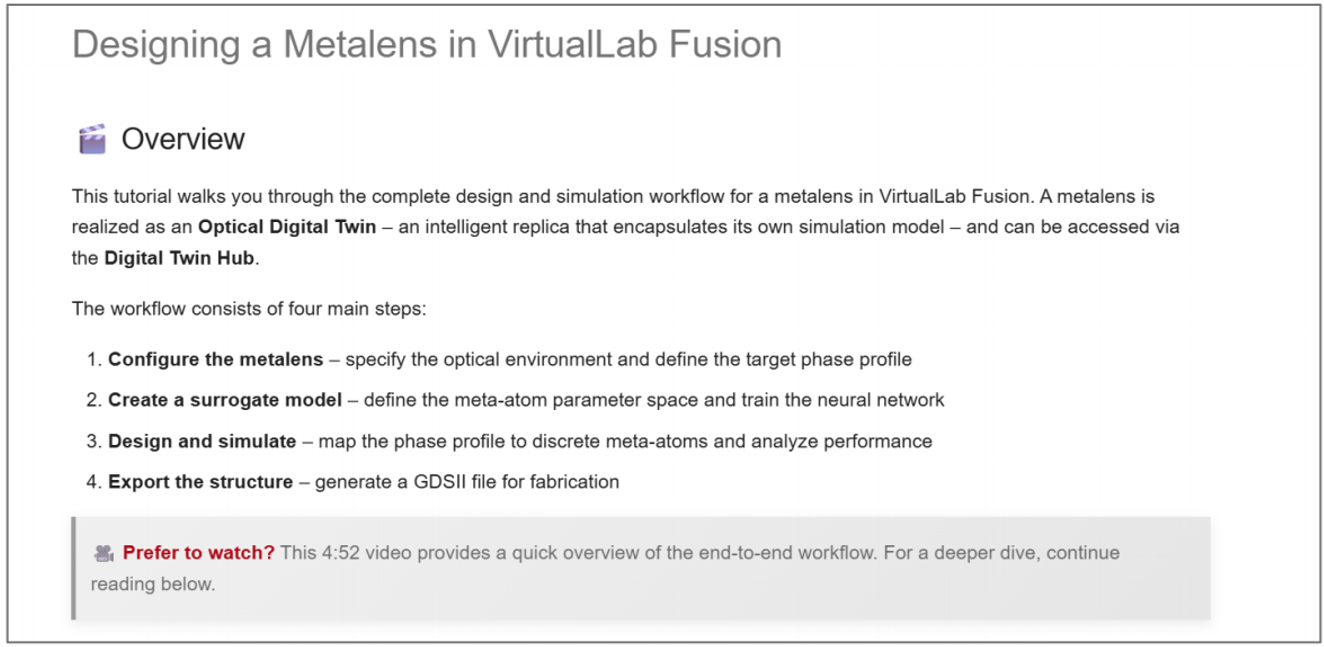

• 了解更多关于超透镜设计背后代理模型的信息。

尝试相关功能演示与应用案例：

• 了解如何使用波前相位调制器模型设计扩束镜。

• 了解更多关于超透镜准直及结构量化效应的信息。

• 探索使用超透镜进行像差校正。

• 了解如何使用波前相位调制器模型设计扩束镜。

学习基础知识：

• 从波前相位调制器模型开始入门。

• 学习如何使用超透镜模型进行超表面设计。
