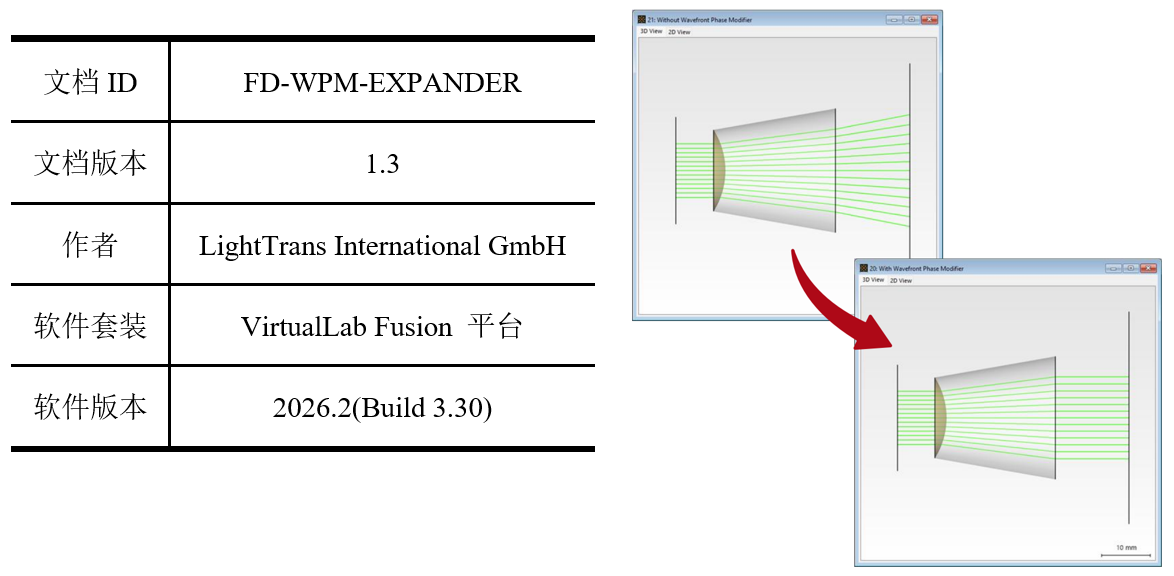

【新功能】两步设计—第一部分：WPM 相位合成—光束扩束器示例

当前位置: 主页 > 服务项目 > 案例分析 > VirtualLab >

时间:2026-10-14 16:09来源:讯技光电作者: 技术部点击:次打印

——借助波前相位调制器（WPM）数字模型实现

波前相位调制器可用于哪些场景？

波前相位调制器数字模型

CF-WPMP01：波前相位调制器【平面，轮廓定义型】—— 在平面上施加预设的相位分布。

CF-WPMP02：波前相位调制器【平面，输出定义型】—— 根据目标输出光场，求解平面上所需相位校正量。

CF-WPMS01：波前相位调制器【曲面，轮廓定义型】—— 在曲面上施加预设的相位分布。

CF-WPMS02：波前相位调制器【曲面，输出定义型】—— 根据目标输出光场，求解曲面上所需相位校正量。

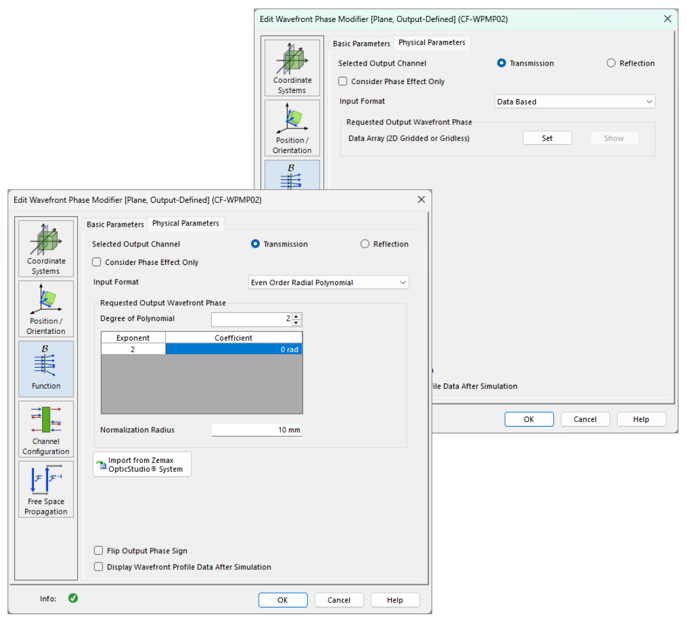

配置波前相位调制器数字模型

示例：波前相位调制器【平面，输出定义型】

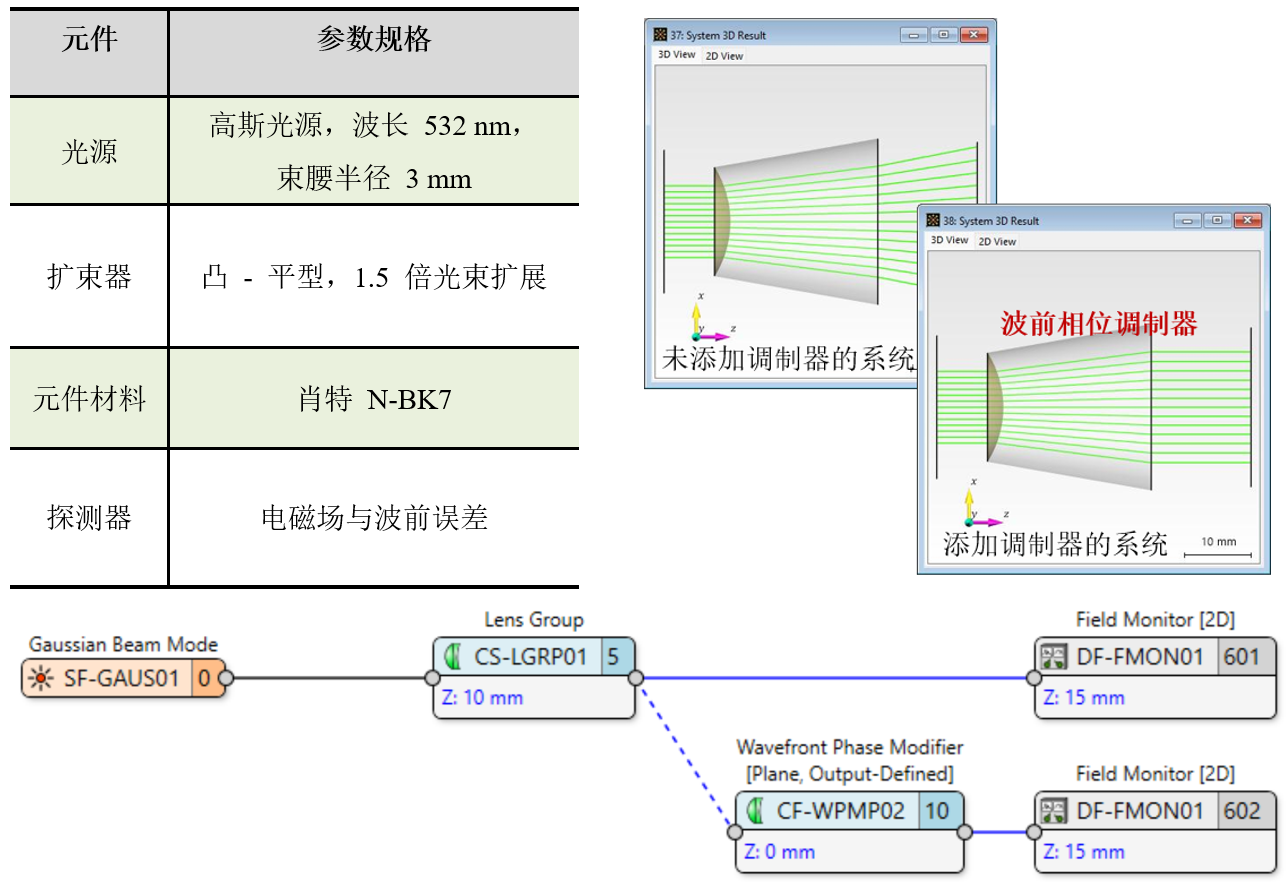

演示光学装置

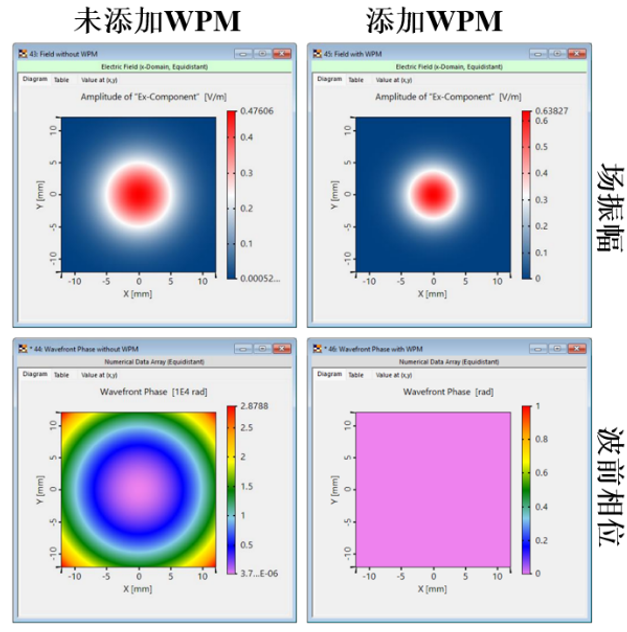

结果

主要观测结论

□ 未使用调制器时，输出光束是发散的，其波前相位不再是平面。

□ 加入校正后，光束重新准直，波前相位恢复为平面。

□ 提取出的Δψ描述了所需的相位校正量，该相位校正量随后可以以全息光学元件（HOE）或超表面的形式实现在平面基底上。

工作流程

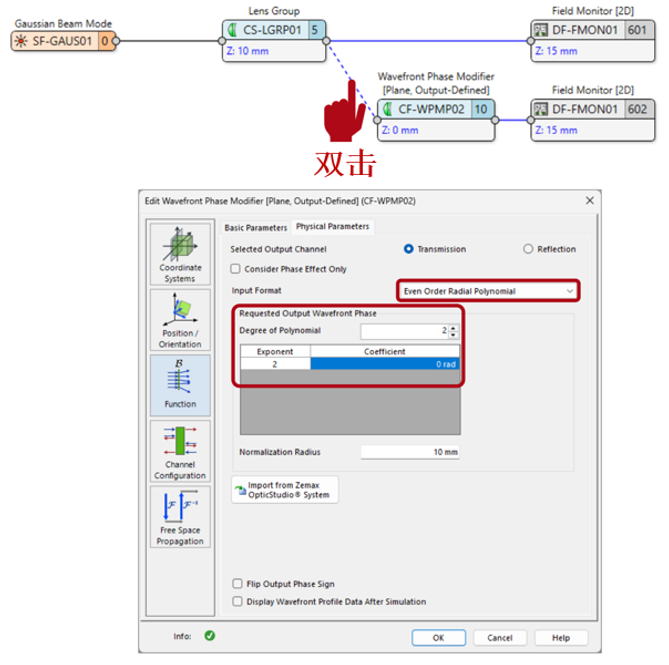

用户操作步骤

1.打开光学系统，在不连接波前相位调制器数字模型的情况下运行仿真。

2.观察无调制器时的发散输出结果。

3.激活通往波前相位调制器 [平面型，输出定义型] 数字模型的连接线路。

4.选择偶阶径向多项式输入格式，并将所有系数设置为零，以此定义一个平面目标波前。

5.运行仿真，观察重新准直后的光束以及提取出的相位校正量Δψ。

相关资源

理论背景

□ 参阅白皮书，了解波前相位调制器的详细定义方式

入门学习

□ 从波前相位调制器数字模型功能开始入门
