波前相位调制器有哪些用途？

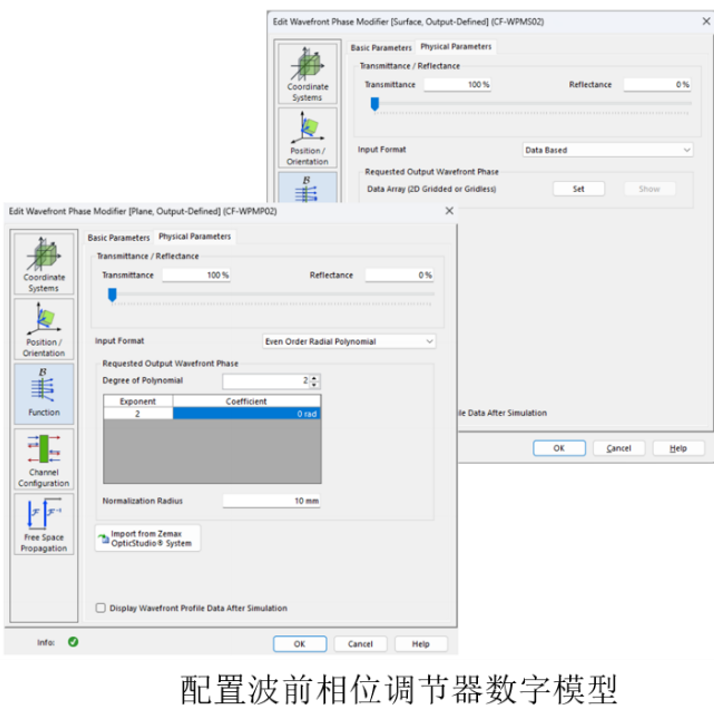

波前相位调制器数字模型
• CF-WPMP01：波前相位调制器 [平面型，剖面定义] — 在平面上施加一个预设的相位剖面。
• CF-WPMP02：波前相位调制器 [平面型，输出定义] — 根据期望的出射波前，在平面上推导并施加所需的相位修正量。
• CF-WPMS01：波前相位调制器 [曲面型，剖面定义] — 在曲面上施加一个预设的相位剖面。
• CF-WPMS02：波前相位调制器 [曲面型，输出定义] — 根据期望的出射波前，在曲面上推导并施加所需的相位修正量。

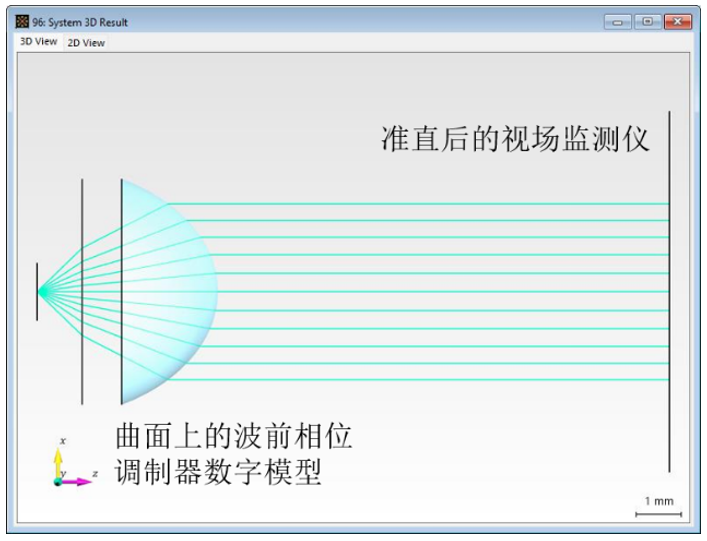

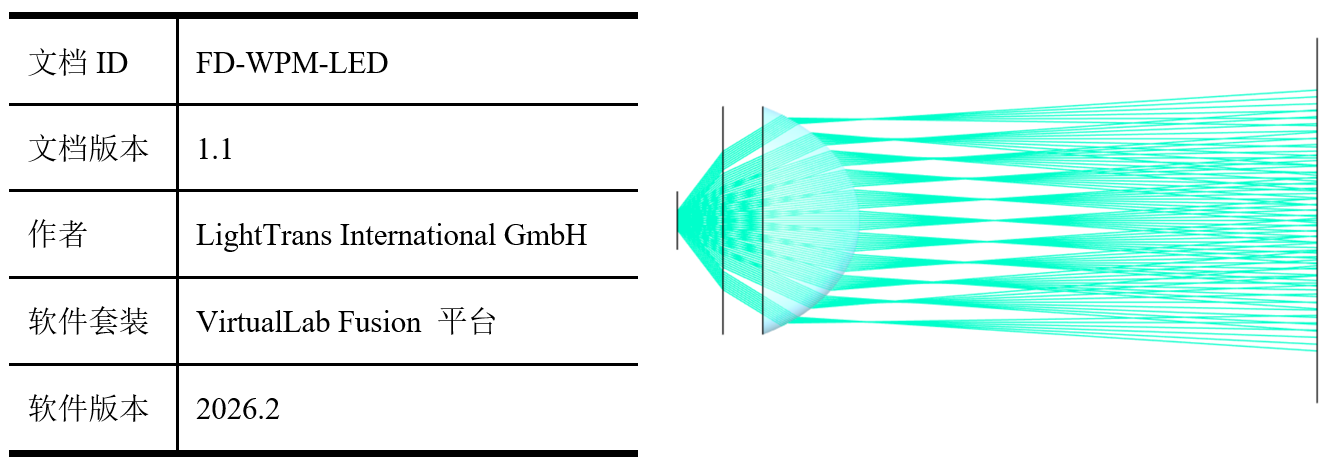

演示：用波前相位调制器 [曲面型] 进行准直
单模准直
□ 本演示使用由朗伯模式表示的LED 光源。
□ LED出射光由一个半球形透镜准直。
□ 该半球透镜被建模为一个位于球面上的波前相位调制器。
□ 使用中心朗伯模式来确定准直所需的相位函数。

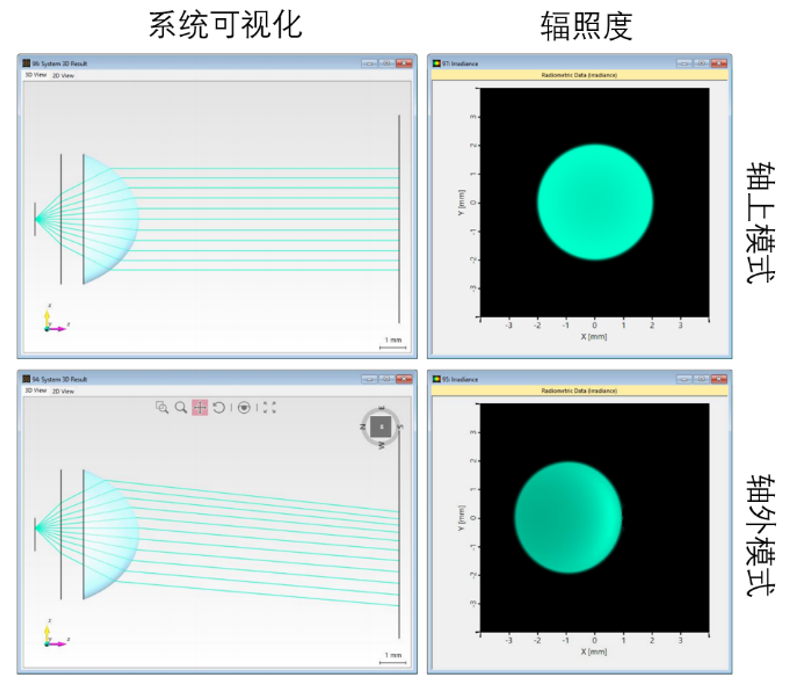

结果 — 独立模式
主要观测结论
□ 中心朗伯模式被波前相位调制器很好地准直。
□ 空间上发生偏移的模式也会受到同一个准直相位函数的影响。
□ 但由于这些模式源自不同的光源位置，它们并不能被准直到完全相同的方向。
结果 — 扩展光源
主要观测结论
□ 结果是，经过半球透镜后的光场仍存在残余发散
□ 由于扩展光源的各模式之间互不相干，它们在探测器上的辐照度贡献可以直接相加，从而重新得到一个对称的光斑。
工作流程
用户操作步骤

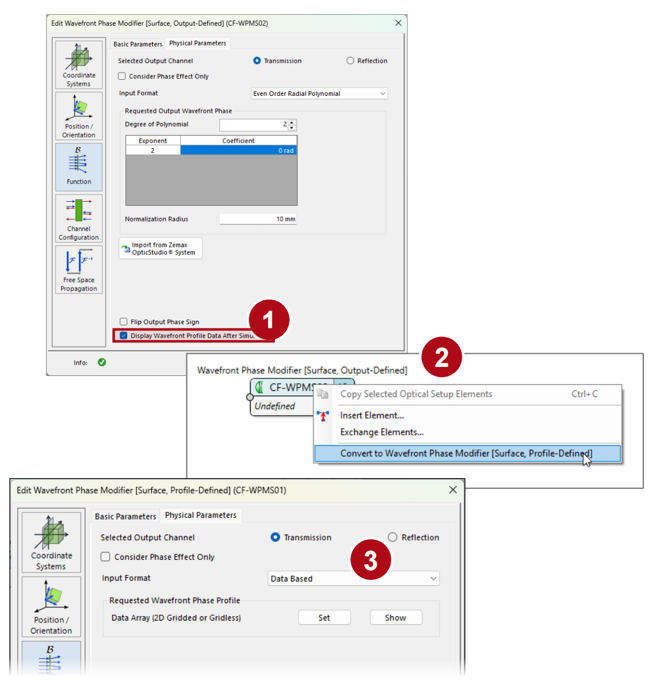

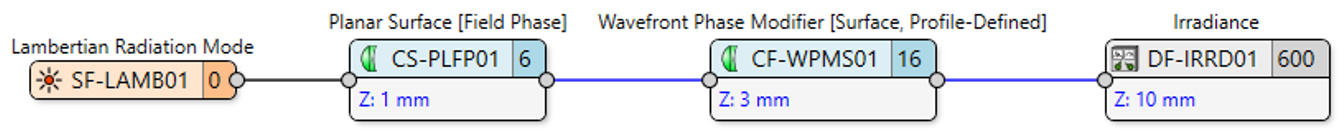

1. 向系统中添加朗伯辐射模式、波前相位调制器[曲面型，输出定义]和一个辐照度探测器。
2. 在波前相位调制器[曲面型，输出定义]将期望波前设为0，提取波前相位剖面。
3. 将波前相位调制器[曲面型，输出定义] 转换为波前相位调制器[曲面型，剖面定义]。
4. 将输入格式设置为“基于数据”，加载你所提取的波前相位剖面。
5. 执行参数扫描，平移朗伯辐射模式的坐标位置。
