可编程参数扫描的应用
时间:2018-09-11 12:25来源:讯技光电作者: 技术部点击:打印
摘要

系统性地研究参数变化对于复杂光学系统的评估是很重要的。 VirtualLab Fusion通过所谓的参数扫描功能实现参数的变化。 通过使用参数扫描,该变化可以任意配置,具体取决于分析任务的需求。 此外,特殊的可编程模式允许自由配置,以提供完全可定制的参数变化。 在示例中,呈现了该可编程模式的应用。

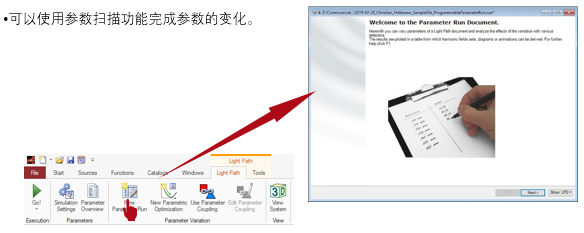

参数扫描初始化



参数选择和变化范围

•在第二页上,必须选择参数运行的模式。
•在下表中,可以选择变化的所需参数,以及相应的范围和变化步骤数量。
•在此示例中,矩形光栅的周期和高度被设置为变量。


参数扫描的定制

•接下来,基本的C#代码可以帮助配置所选参数的变化。
•例如,周期线性变化,而高度随机设置。



•在下一页上,配置的参数扫描迭代次数为显示如下。



参数扫描的设置

•接下来,对于参数扫描的所有模式,所需的模拟引擎和/或分析仪必须被选择。
•在此示例中,仅使用光栅级次分析仪。



•然后单击“Go!”以开始计算。
•计算完成后,所有结果将显示在下表中。
