施密特-卡塞格林望远镜

摘要

施密特-卡塞格林望远镜是业余天文望远镜中非常受欢迎的设计，因为它具有高对比度和低像差效应。它由施密特校正板和卡塞格林反射镜组成。卡塞格林反射镜由一个凹面主镜和一个凸面副镜组成，凹面主镜用于聚焦光线，凸面副镜用于将光线通过主镜上的一个孔重定向回去。即使短筒也可提供长焦距。施密特板本身是一个非球面透镜，用于校正球面像差。



建模任务

 

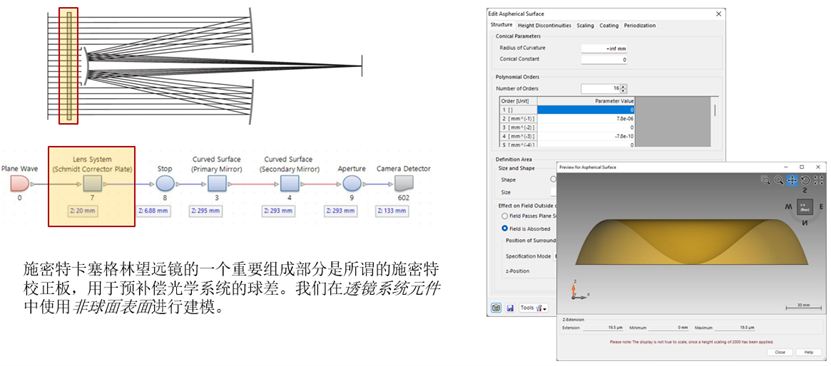

施密特校正板

主镜背面



反射镜正面



孔径



泽尼克&赛德尔像差探测器



总结 - 元件…





球差

为了证明施密特校正板的效果，在有和没有它的情况下进行了模拟。在没有校正板的情况下，焦平面上存在强烈的球差(真实彩色视图)。

球差

在伪彩色中，可以更定量地评估校正效果。结果表明，修正后的焦点表现出大两个数量级的能量密度。此外，所有波长的波前测量误差从约从10λ减小到约0.1λ(在球面参考孔径后测量)。

 

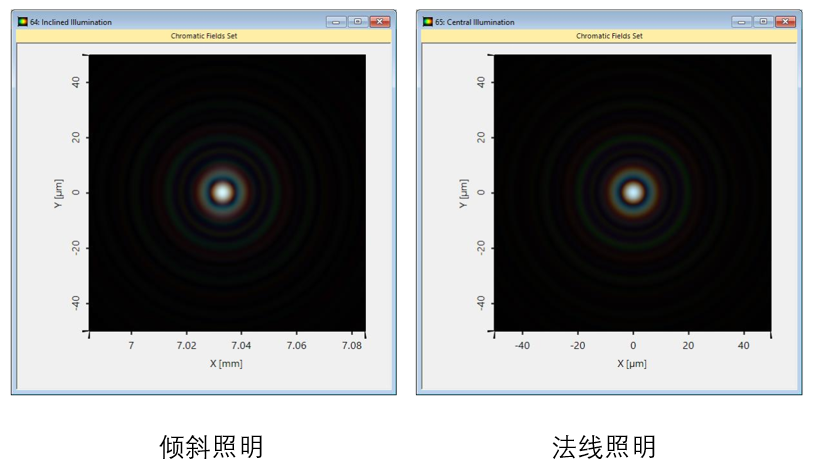

倾斜照明

为了研究其他像差，以较小的入射光倾角(0.25°)重复模拟。结果表明，像差校正对非正入射光也有效。



倾斜照明

在倾斜照明的情况下，测量的像差在单个波长以下表现出非常小的彗差和散光值，因此不是很显著。
