配置文件编辑工具：速度与精度

摘要

VirtualLab Fusion提供了便捷的工具，可以配置包括许多表面和组件的复杂光学系统的基本仿真选项，只需单击几下即可。其中一个工具是Speed vs. Accuracy配置文件编辑工具，用于定制光场数据采样的设置，在光通过光学系统传播过程中使用



配置文件编辑和运行功能区

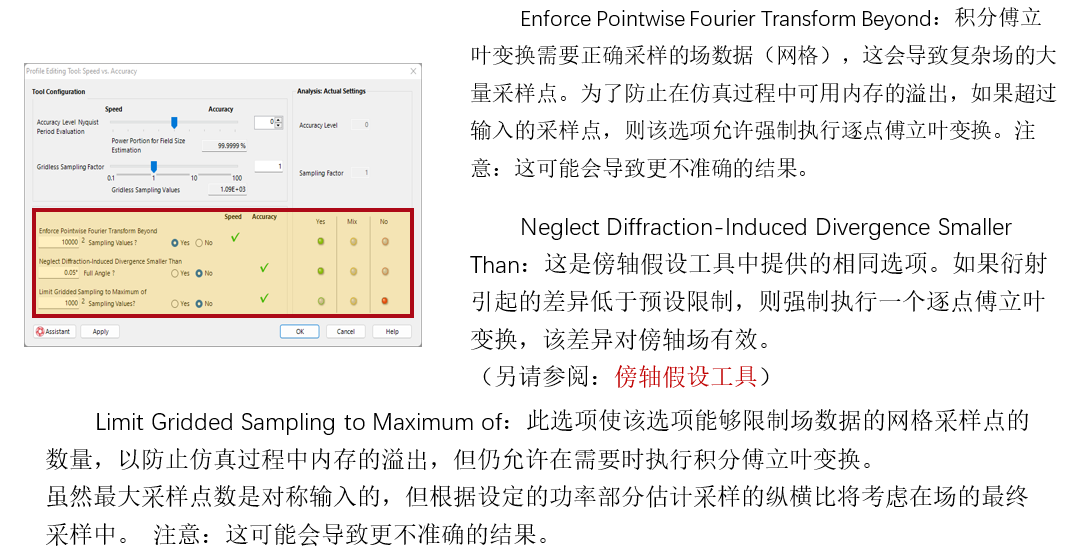

速度与精度 - 工具



奈奎斯特周期评估精度等级



场尺寸估计的功率部分


为了估算一个场所需的采样（例如在空间域中），将提取一系列的1D切线数据，并使用傅立叶变换将其转换为K域。基于这些信息，VirtualLab考虑了用于场尺寸估计的功率部分的配置值。计算出k域中所需的场大小。由于傅立叶变换的特征，在空间域中可以获得必要的采样距离(反之亦然，也适用于k域中给定的数据)。



无网格采样因子



无网格采样因子


对于带有圆形孔径的光源的示例，包含场信息的无网格采样使用六边形模式，可以调整其密度：



其他全局采样选项（用于网格化数据）



文件信息
