参数运行文档的使用

摘要



对于给定的光学系统，通过控制和调整选定的参数来检查其性能是很有帮助的。VirtualLab Fusion 提供了一个完全灵活且计算效率高（通过并行化）的参数运行功能，使用户能够指定不同的参数变化方式。举个例子，它可以用于对正在研究的系统参数进行公差分析。分析结果可以以不同的方式可视化，例如单个数值、图表，甚至动画。


参数运行文档

 参数运行文档允许对光学设置的数值参数进行变化。

 它可以用于例如：

  - 研究系统对参数容差的敏感性

  - 优化参数

  - 评估在焦点附近光束的变化情况

  - ...

 可以变化一个或多个参数。

 探测器的结果会记录在参数运行文档中。

 原始光学设置的副本将存储在参数运行文档中。

新建参数运行




参数规格页面




参数规格页面



使用模式

 标准模式：

  - 所有选定参数在最小值和最大值之间进行线性变化。

 可编程模式：

  - 每个变化步长的参数值可自定义。每个参数值变化步长的表格可以通过代码片段填写。

 扫描模式：

  - 参数空间扫描——模拟所有可能的参数组合。

 随机模式：

  - 在最小值和最大值之间随机变化参数。有时也称为蒙特卡罗模拟。可以使用种子以获得可重复的结果。



使用模式




探测设备规格页面




结果页面


参数运行中的光学设置


记录参数运行结果



参数运行结果的显示

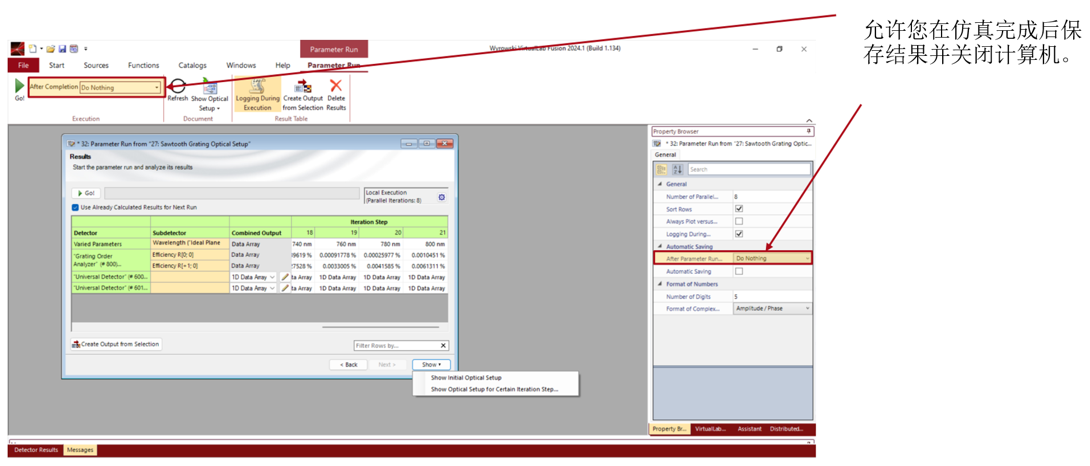

参数运行完成后的保存（及关闭）？



结果页面—组合输出




并行化与数据量

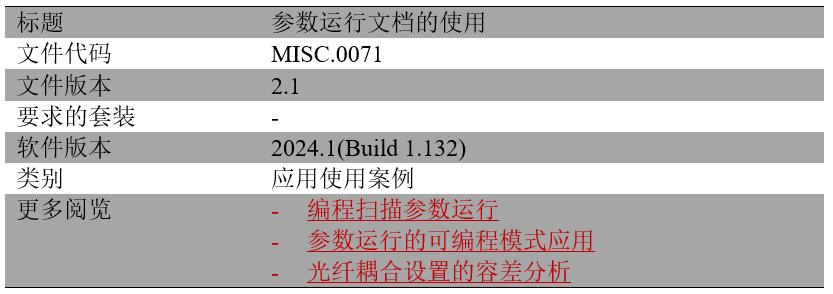

文件信息
