摘要
许多重要的物理信息，如微结构的高度分布或光场信息，都以图像形式保存。因此，为了在 VirtualLab Fusion 中提供这些信息，我们希望演示图像文件（如 PNG、JPG 或 BMP）的导入功能。
导入图像
您可以通过File > Import > Import Image File来访问导入工具。它支持各种自定义图像数据格式，如 bmp、jpg 或 png。
导入图像文件
VirtualLab Fusion 可以将图像导入三种主要数据类型：
1. Data Arrays：这种多用途数据类型可转换为各种格式，具有很高的灵活性。值得注意的是，RGB 通道可通过颜色表映射浓缩为一个维度。
2. Harmonic Field (Set)：该类型以振幅表示光的分布，并在主窗口中包含用于传播和检测的附加工具。
3. Chromatic Field Set：该数据类型表示辐射能量密度，可描绘出真实或伪色彩的光，类似于相机探测器或相应的通用探测器插件的功能。
目标颜色 - 单色转换
Monochromatic模式将图像转换为单一数据子集。当应用到带有 R/G/B 通道的图像时，用户可以选择提取特定通道、使用自定义色标或执行灰度转换。

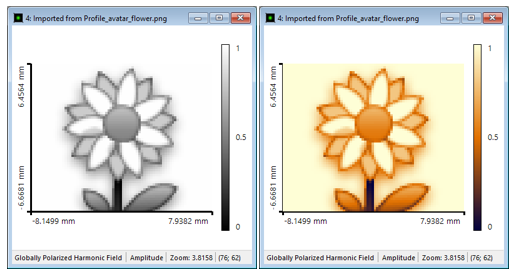

不同配色方案的单色结果
目标颜色 - 一般多色映射
对于 General Polychromatic Mapping（适用于Harmonic Field Sets和Chromatic Field Sets），用户可以定义三个通道的波长和权重，从而创建任意的伪色表示。
目标颜色 - 真实色彩映射
对于 Real Color Mapping（也适用于Harmonic Field Sets和Chromatic Field Sets），VirtualLab Fusion 可自动配置权重和波长，以生成真色图像。
坐标的定义
Data Arrays和Chromatic Field Sets支持自定义轴定义，包括名称、采样参数和插值方法。对于Harmonic Field Sets，用户可以指定采样参数。
物理属性 - 单位
特别对于Data Arrays，用户还可以定义相应数据的名称和单位。
文件信息
