VirtualLab Fusion应用：用于抑制高衍射级次的角滤波体光栅

摘要


全息体光栅通常由双光束干涉制成，以其波长和角度敏感性而著称。因此，它们可以被设计成角度截止滤波器。

在本示例中，根据 Bang 等人的研究成果，在分束 DOE 系统中将体光栅设计成角度滤波器，以抑制不需要的高衍射阶数。为此，首先分析了体光栅的角度灵敏度。

最后，通过使用 VirtualLab Fusion 进行仿真，显示了对不期望的高衍射级次的抑制效果。



建模任务

volume grating parameters from K. Bang, et al., Opt. Lett. 44, 2133-2136 (2019)



衍射光学元件 (DOE)

Microstructure Component允许通过先进的TEA（薄单元近似）对衍射结构进行建模。在我们的例子中，分束器DOE是作为采样插入面给出的。该插入面可以转换为Stack，然后加载到Microstructure Component中。





体全息光栅（VHG）

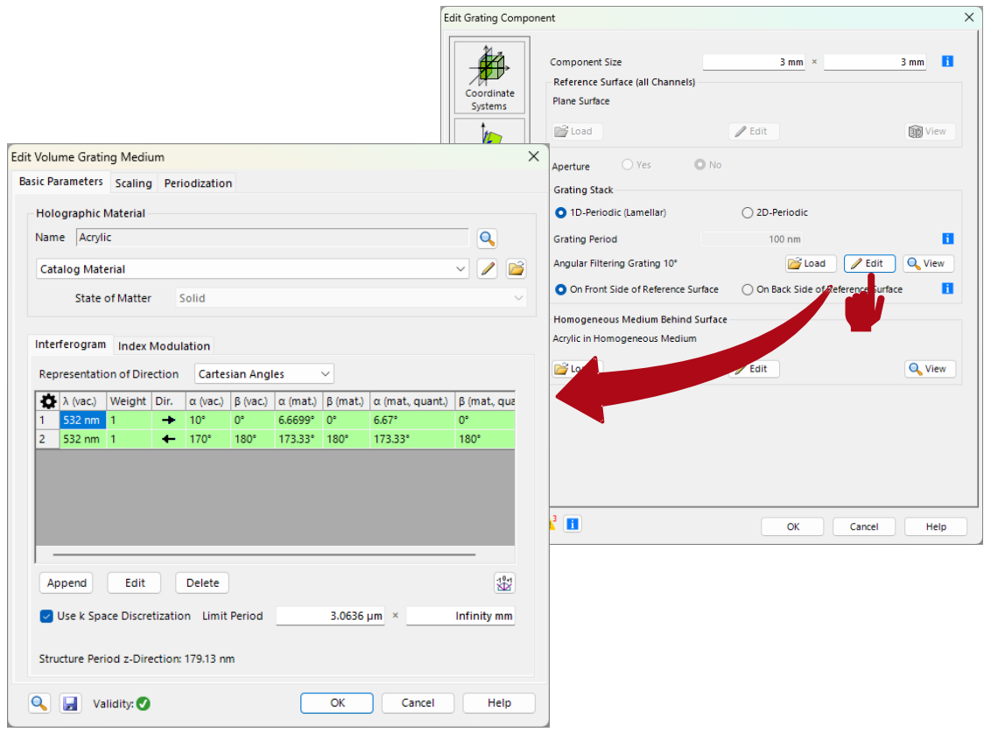

光栅组件提供专门的体光栅介质来模拟VHG:

- 在General Grating Optical Setup中使用General Grating Component来研究 VHG 的特性，如角度依赖性。

- 然后将介质导入常规Optical Setup的Grating Component，模拟包括 DOE 在内的整个系统。

更多信息请点击：

Holographically Generated Volume Grating



摘要 - 组件...



角度透射率分析



原始光束分束系统分析（无VHG）



带 VHG 的光束分束系统分析





体光栅的角滤波效应
