【新功能】超构透镜设计功能展示-设计查询

时间:2026-09-14 18:31来源:讯技光电作者: 技术部点击:次打印

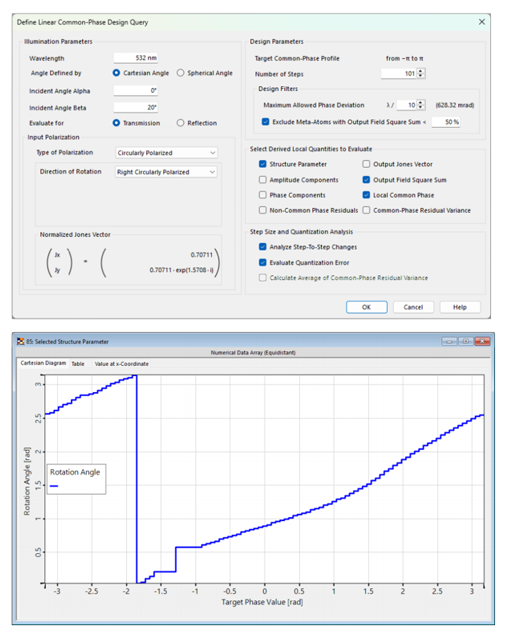

使用设计查询来查找实现目标相位过渡所需的结构参数，并评估最终的设计质量。

设计查询可用于哪些场景？

从目标相位到结构参数

• 设计查询的工作方向与正向查询相反。

• 用户指定所需的局部公共相位值。

• 工具自动查找最能实现该目标相位的结构参数。

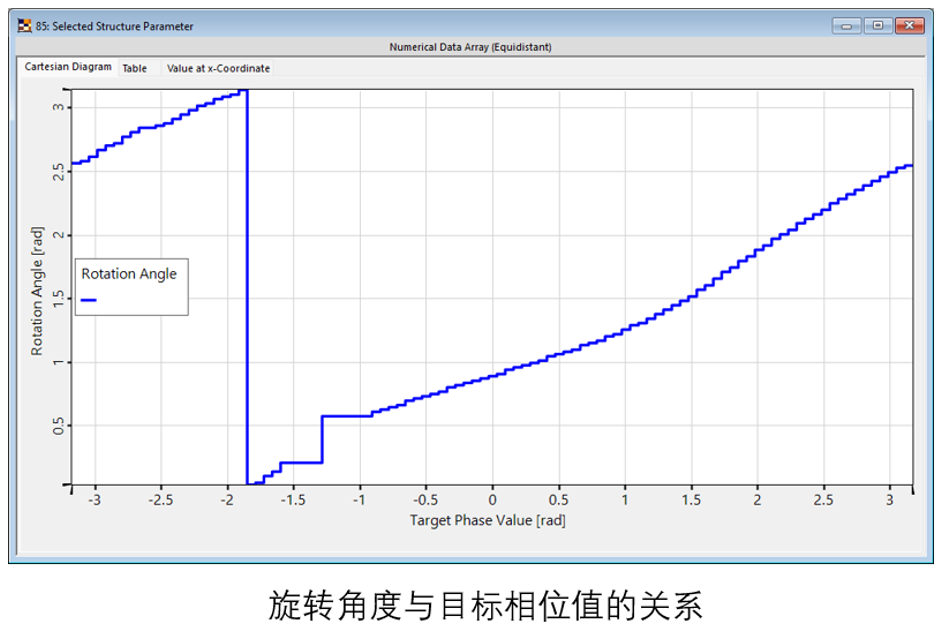

旋转角与目标相位的关系

代理模型研究演示

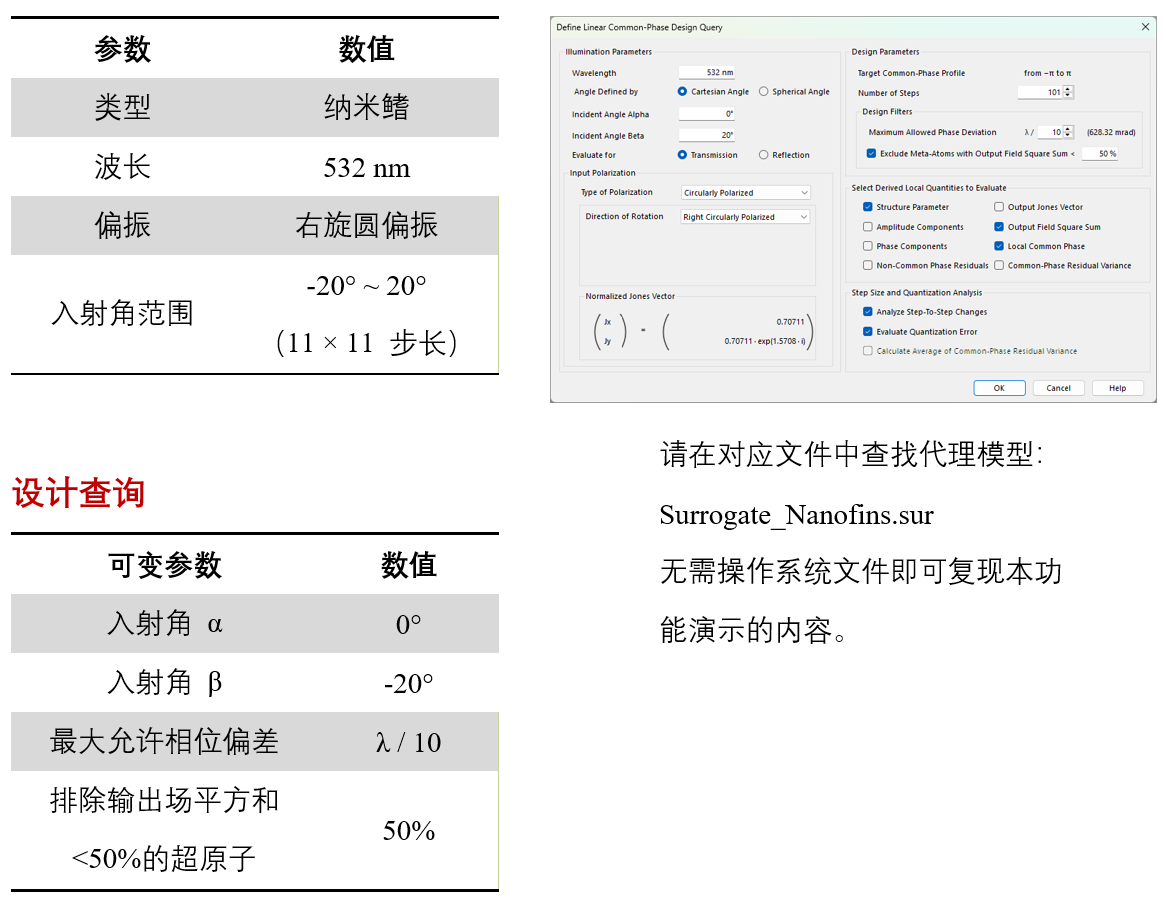

代理模型参数

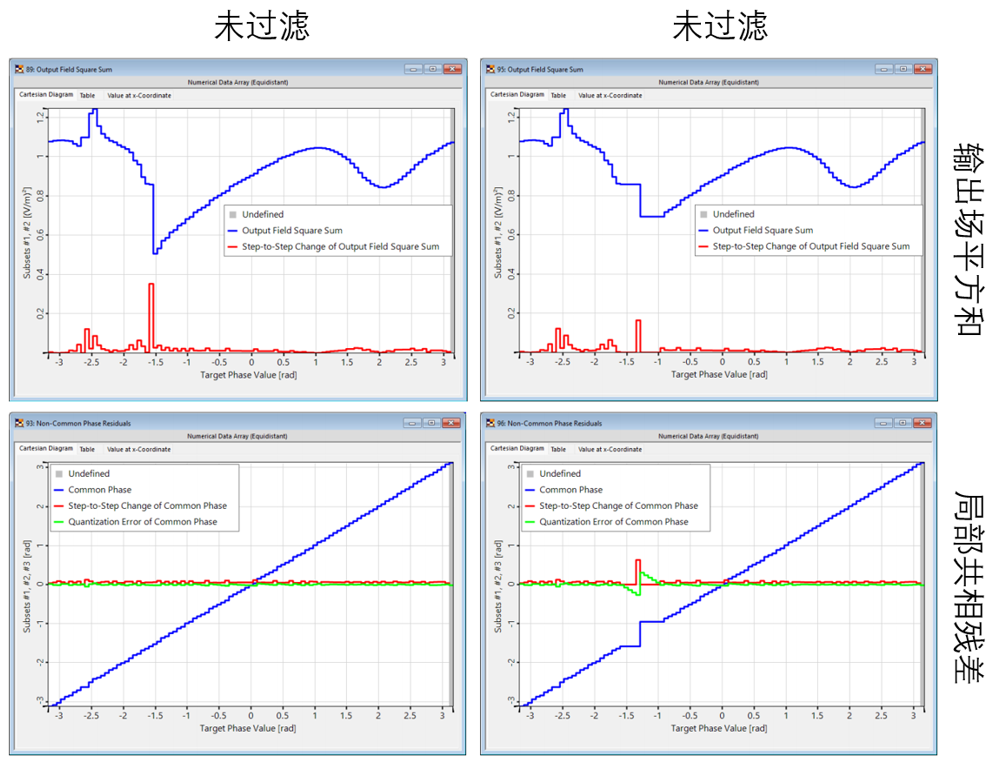

结果

主要观察结果

• 设计查询返回生成 -π 到 +π 相位过渡所需的旋转角度。

• 局部公共相位很好地跟随目标相位。

• 输出场平方和显示，在目标相位约 -1.3 rad 附近存在明显的下降。

• 该共振可被滤除，从而以相位效果为代价提高整体效率。

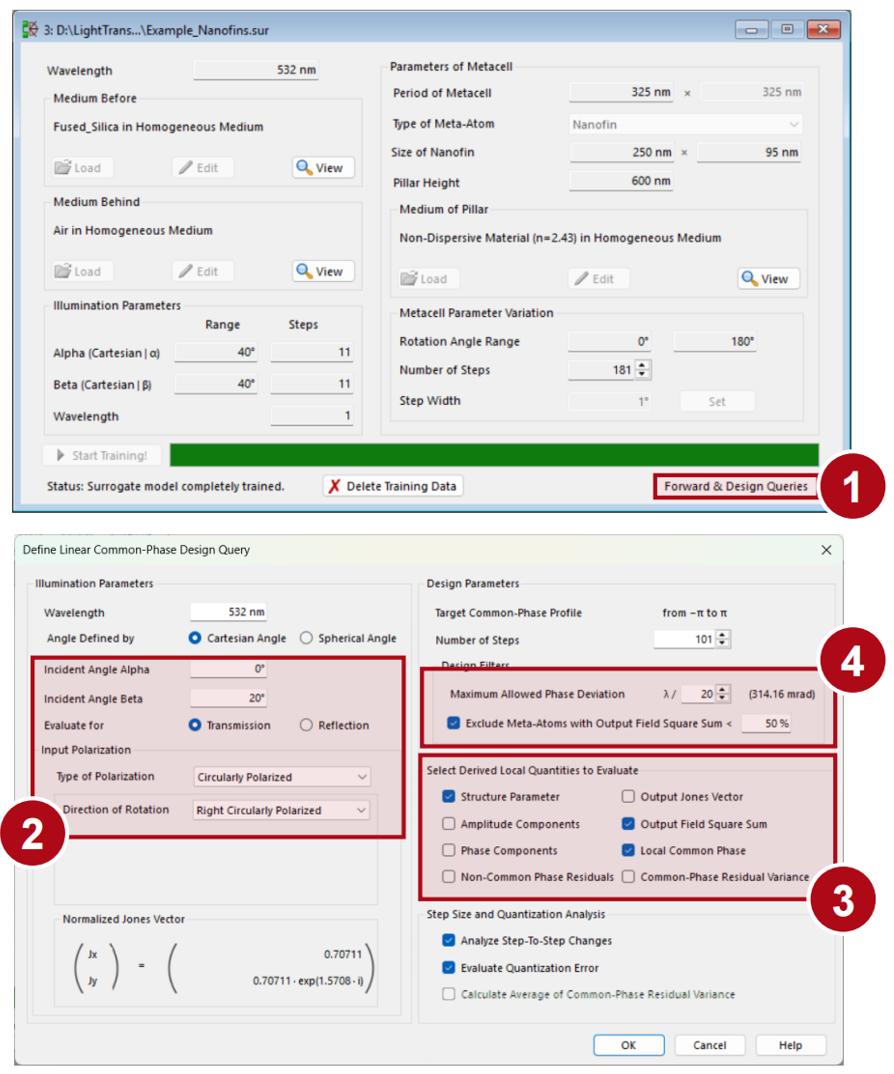

工作流程

用户操作步骤

1. 打开包含预训练纳米柱代理模型的代理模型文件。

2. 点击“正向与设计查询”，选择“设计相关扫描”。

3. 选择右旋圆偏振和 20° 入射角 β。

4. 选择输出场平方和与局部公共相位作为输出。

5. 点击确定。

6. 重复上述步骤，但这次同时启用「排除输出场平方和低于阈值的超原子」，并将阈值设为50%。

相关文档

白皮书

• WP-META-SURROGATE — 代理建模：实现实用超构透镜设计与仿真

• WP-META-PHASE — 超构表面相位响应的设计与分析

应用案例与功能演示

• 基于纳米柱的超构透镜准直

• 通过超构透镜校正像差

• 波前相位调制器模型

• 正向查询

教程

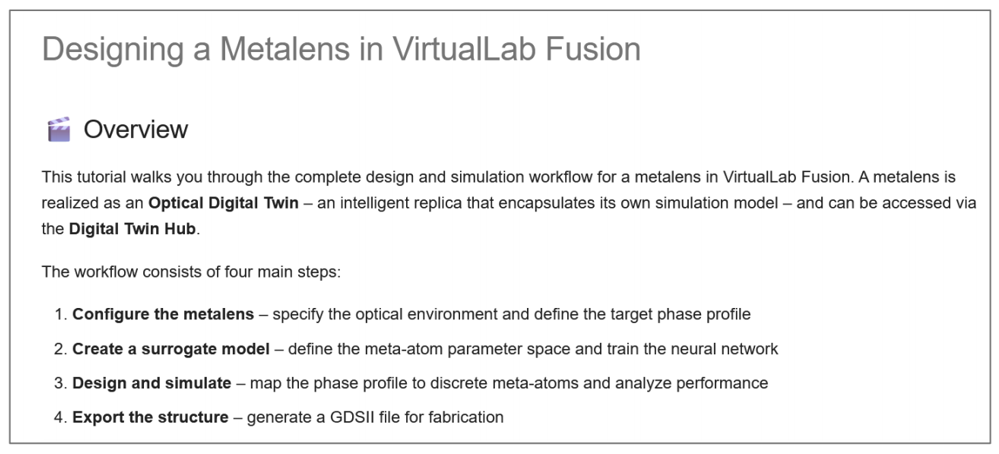

• 在 VirtualLab Fusion 中设计超构透镜
