OptiSystem应用：数字调制-QAM

时间:2024-11-26 17:16来源:讯技光电作者: 技术部点击:次打印

介绍

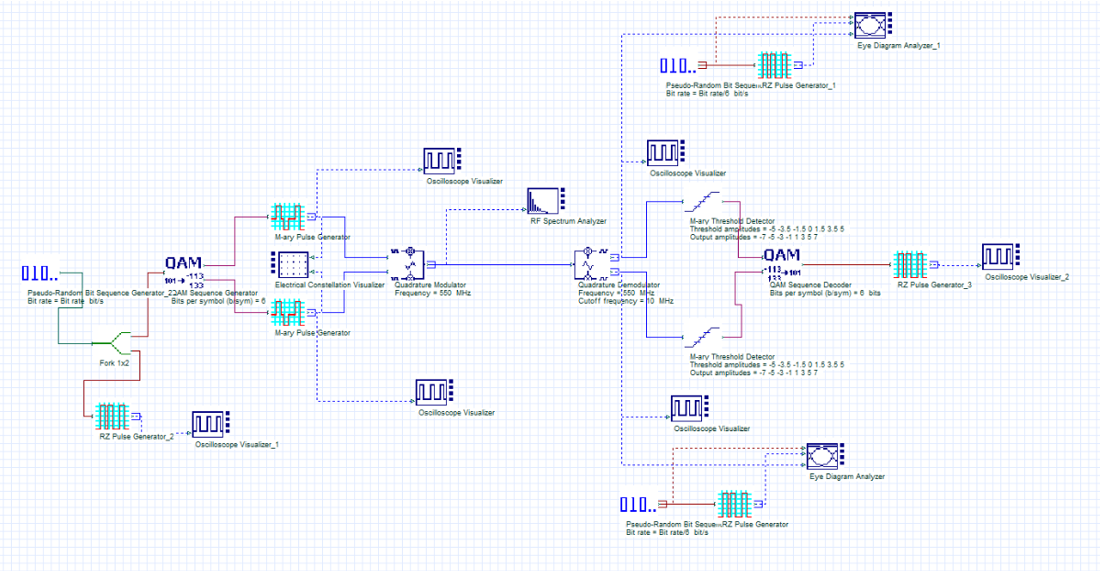

QAM调制是CATV系统中用于电缆调制解调器传输的典型调制方式。本案例中使用64 QAM传输（每个符号6比特）的QAM发送器和接收器（如图1）。

图1.QAM系统布局

QAM序列生成器每个符号的比特数(6)，检测器的阈值和输出幅度（-7,-5,-3,-1,1,3,5，7）。此外，序列长度为2048。

运行仿真后，您可以从眼图（图2）中可视化结果。此外，您还可以可视化星座图（图3），其中包含64 QAM调制的同相点和正交点的结果。

图2.64 QAM眼图：同相和正交信号

图3.64 QAM调制的星座图（每个符号6比特）
