OptiSystem应用：LOS室内无线光链路仿真

时间:2025-10-18 17:35来源:讯技光电作者: 技术部点击:次打印

无线通信的传播环境通常被分为视距（LOS）与非视距(NLOS)两种情况。视距情况下，发射器与接收器之间没有遮挡物，无线信号在发射器与接收器之间直线传播。非视距情况下，无线信号只能通过反射、衍射等形式到达接收端。

在案例中，我们演示了在OptiSystem中搭建了LOS室内无线光链路。

系统布局如图1所示。

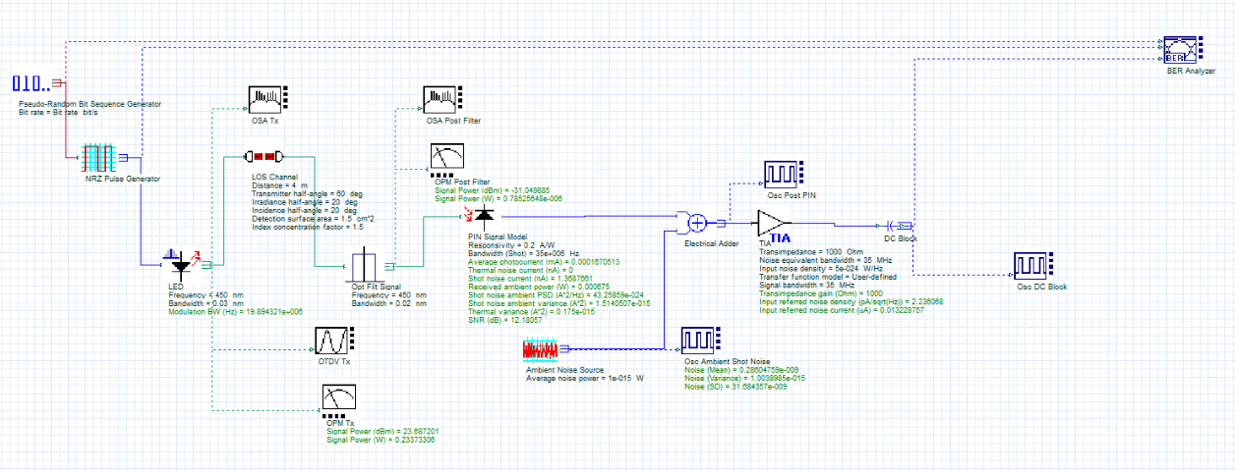

图1.LOS系统布局

发射端采用波长为450nm的LED光源，参数设置如图2。

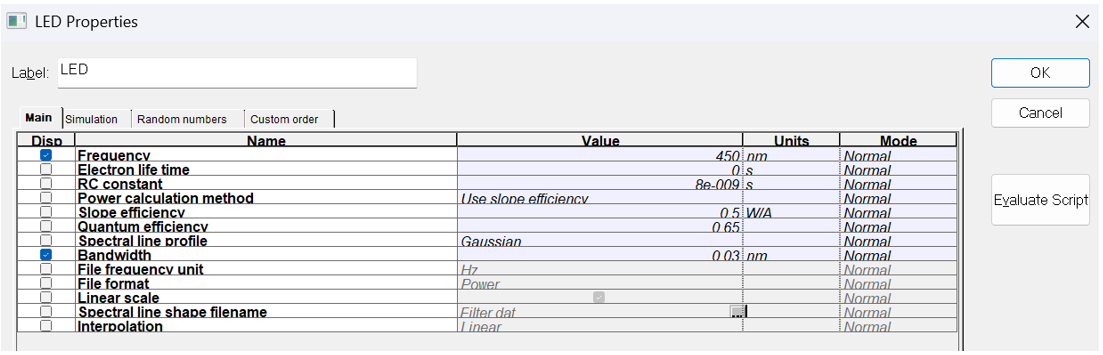

图2.LED光源参数设置

对于LOS传输系统，我们使用LOS信道组件，它基于朗伯源模型对视距内的光无线信号传输到接收机进行建模。设置发射机和接收机距离，发射角度和接收角度等参数，如图3所示。

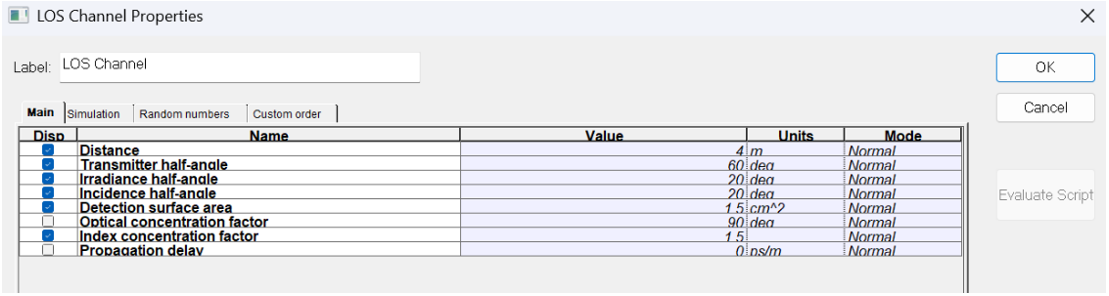

图3.LOS信道组件设置

运行后，得到如图4所示的眼图。发射机与接收机相距4m时，最小BER约为2.5×10^-14

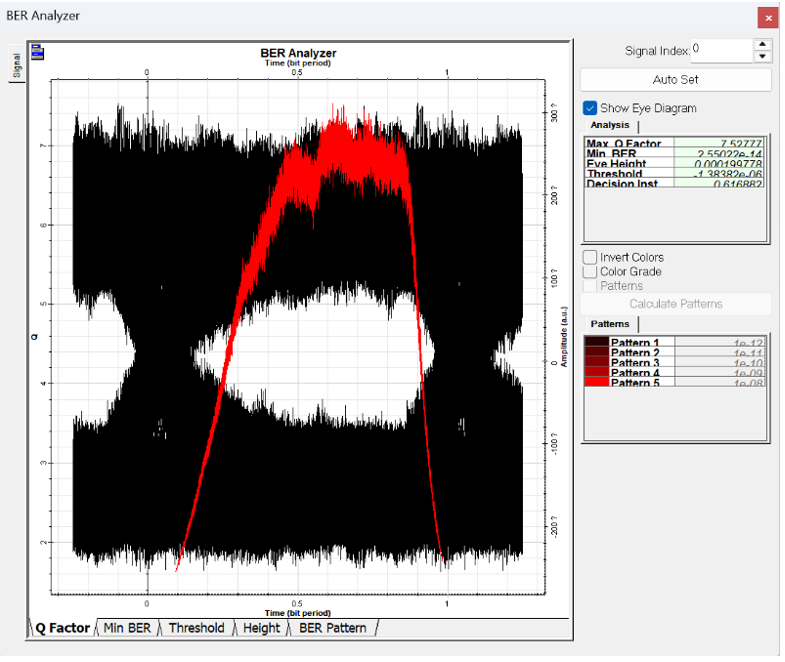

图4.眼图
