OptiSystem应用：雨天条件下DP-16QAM FSO系统仿真

时间:2025-07-13 18:09来源:讯技光电作者: 技术部点击:次打印

本案例仿真的内容为DP-16QAM FSO系统，仿真过程中考虑雨天条件下对系统的影响。

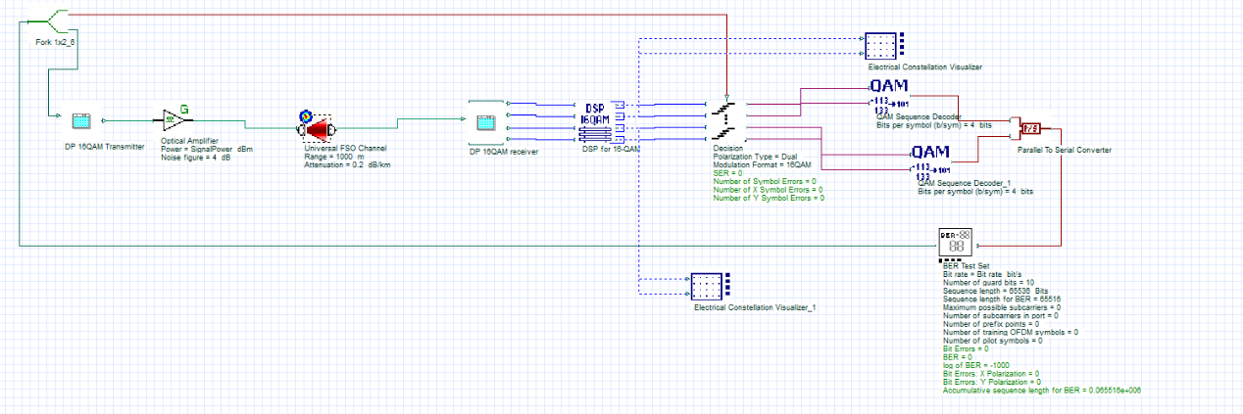

首先，我们搭建一个如图1所示的系统布局。

图1.DP-16QAM FSO系统布局

在这个链路中，我们将DP-16QAM的发射机部分以及接收机部分集成到子系统中，便于我们查看以及修改链路。子系统的链路布局如下图所示。

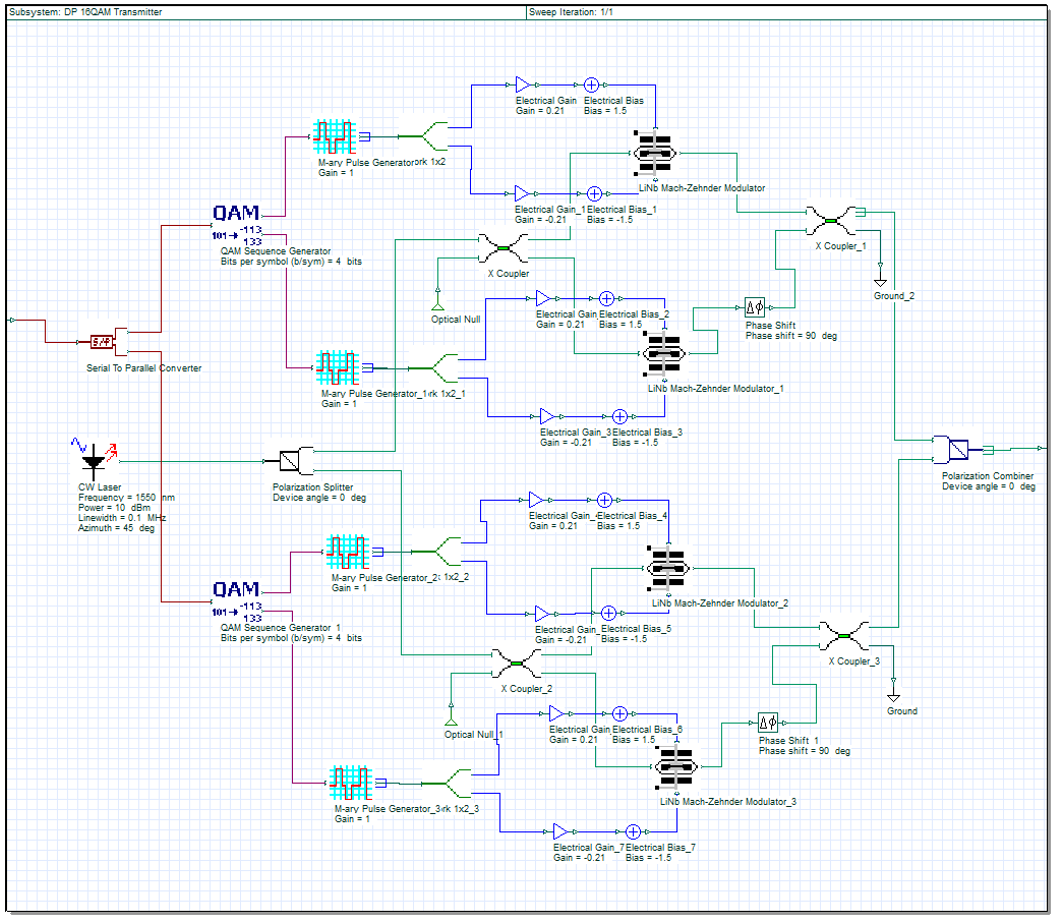

（a）DP-16QAM发射机

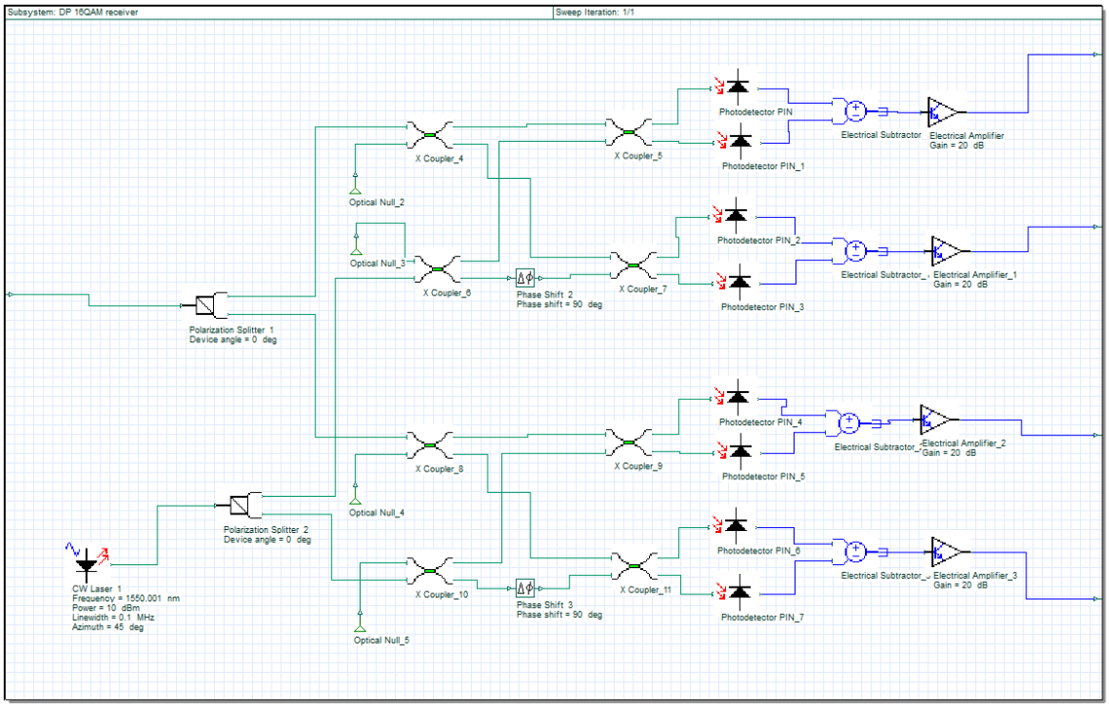

（b）DP-16QAM接收机

图2.DP-16QAM发射机与接收机子系统

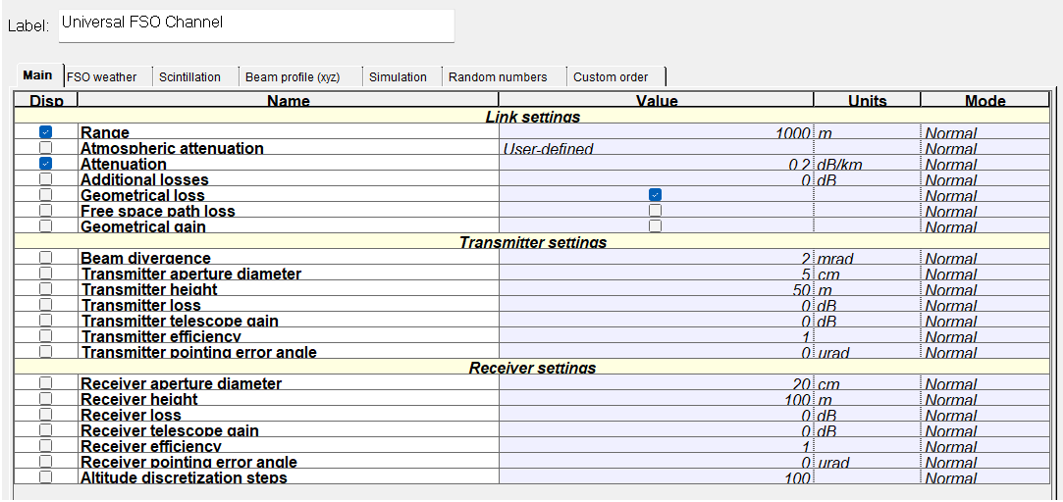

在通用FSO组件中，我们可以考虑光传输的发散度，光的发射器与接收器高度、口径以及跟瞄误差等，设置如图3所示。

图3.通用FSO的主参数设置

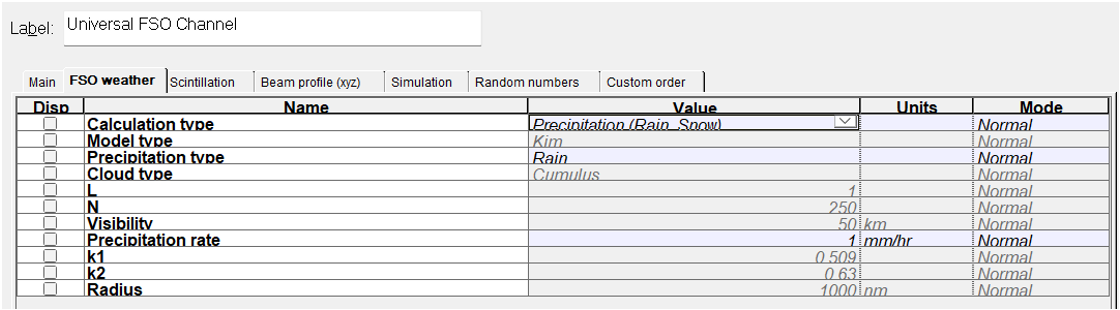

由于自由空间传输会受到天气的影响，我们在仿真时应考虑天气状况，图4为传输天气为雨天时通用FSO的设置：

图4.FSO雨天条件下设置

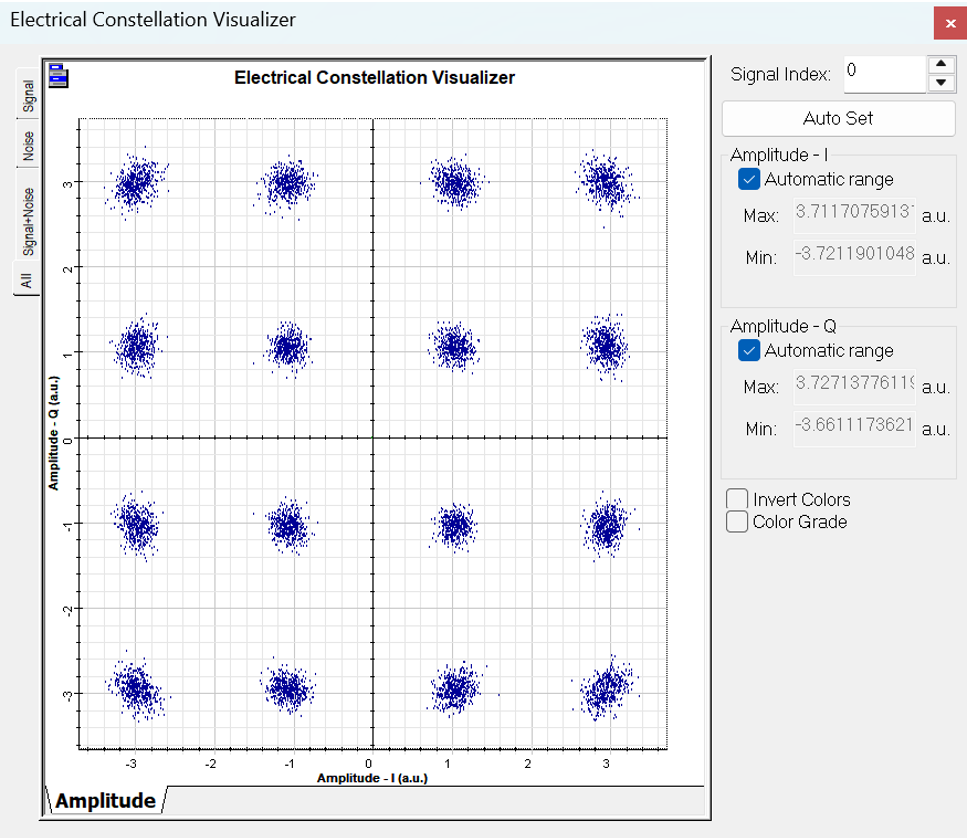

运行后我们可以参看解调后的星座图，如图5。

图5.星座图
