OptiSystem应用：宽带SOA特性

时间:2025-01-12 10:57来源:讯技光电作者: 技术部点击:次打印

本案例的目的是通过仿真表征半导体光放大器（SOA）。

首先，我们将描述SOA对输入信号功率变化的响应。

图1显示了仿真中使用的系统布局。将连续激光器的功率参数置于扫描模式下，在-40 ~ 10 dBm范围内变化。

图1.SOA系统布局

信号增益和前向ASE总功率随输入信号功率变化曲线如图2所示。

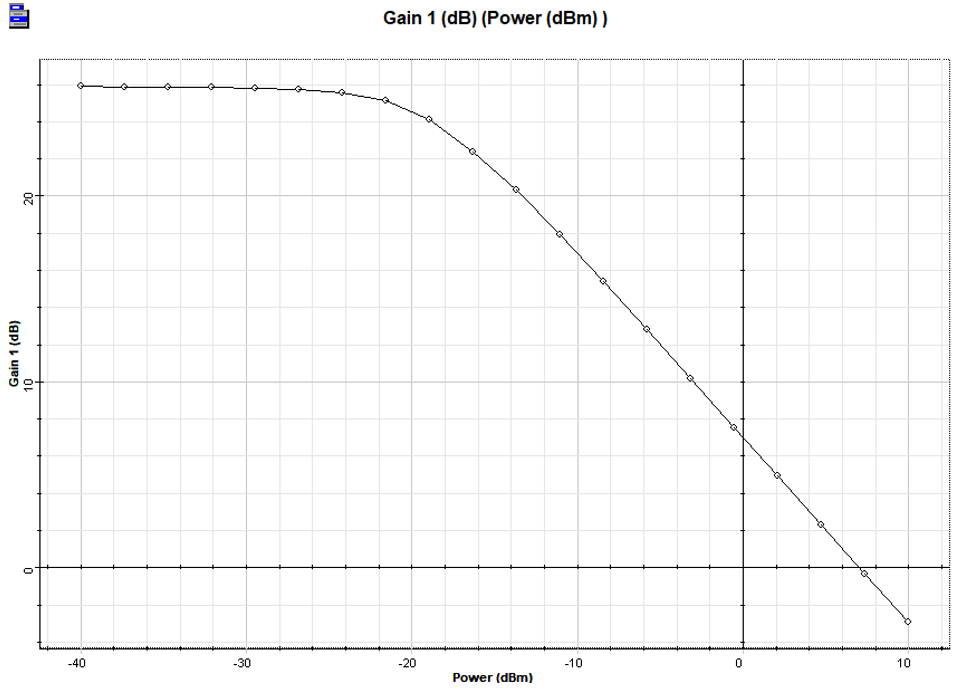

（a）信号增益随输入信号功率变化曲线

（b）总ASE功率随输入信号功率变化曲线

图2.（a）信号增益和（b）SOA输出处的ASE总功率变化曲线

在第二部分中，注入电流参数从30 mA到150 mA变化。输入信号功率保持在- 30dbm。

图3为仿真得到的信号增益结果。

图3.信号增益随注入电流变化曲线

最后，分析了输入信号功率变化时噪声谱的变化。在这种情况下，对前向噪声进行了分析。图4显示了4种不同输入功率：-30 dBm、-20 dBm、-10 dBm和0 dBm时的频谱。我们可以看到噪声峰值功率随着输入信号功率的减小而增大。

图4.不同输入信号功率下的噪声谱
