本案例的目的是仿真图像经过图像处理转化成二进制信号之后，在光纤系统中进行传输，最后经过图像恢复得到传输后的图像，并观察眼图来评估传输质量。
一、黑白图像传输
首先，我们搭建一个如图1所示的系统布局。
图1.黑白图像传输系统布局
在这个链路中，我们将图片导入到黑白图像数字化组件（Black and White Image Digitizer），该组件将图片转化成二进制信号，生成的信号会调制载波经过50km的光纤系统进行传输，光电转化并滤波之后，我们用数据恢复器件（Data Recovery）来恢复二进制信号，再用图像重构组件（Image Reconstructor）接收二进制信号实现对传输之后图像的恢复。
对于黑白图像数字化组件和图像重构组件，设置如图2所示：
（a）黑白图像数字化组件设置
（b）图像重构组件设置
图2.黑白图像数字化组件和图像重构组件设置
运行程序，得到经光纤系统传输之后恢复后的图像，与原图像对比如图3：
（a）原始图像
（b）传输后恢复图像
图3.黑白图片原始图像与传输后恢复图像对比
由于传输过程中存在损耗与色散，图片恢复后产生部分失真。为了更直观评估系统传输性能，我们可以进行眼图分析，眼图如图4：
图4.黑白图片传输系统眼图
二、彩色图像传输
对于彩色图片传输系统，我们搭建图5所示光路。
图5 彩色图像传输系统布局
与黑白图像传输布局类似，对于彩色图像，只需将黑白图像数字化组件改为彩色图像数字化组件（Colored Image Digitizer）。
彩色图像数字化组件与图像重构组件设置如图6所示：

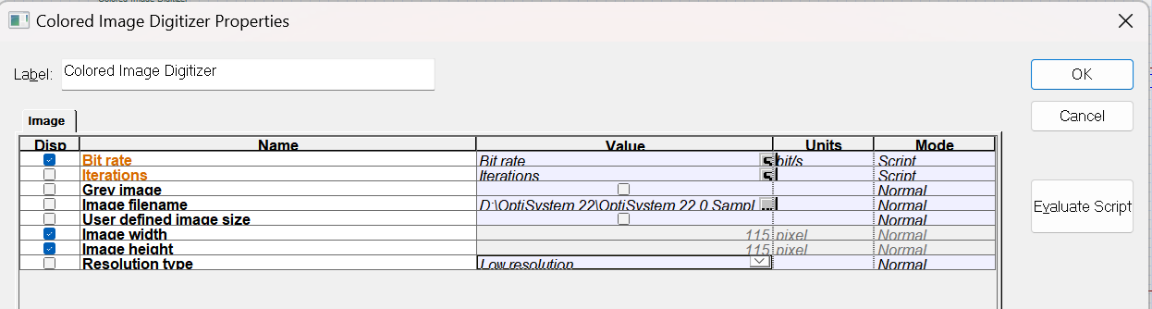

（a）彩色图像数字化组件设置
（b）图像重构组件设置
图6.彩色图像数字化组件和图像重构组件设置
对于彩色图像，我们可以在彩色图像数字化组件中选择高分辨率和低分辨率。运行程序后，比较不同分辨率下的结果，如图7所示：
（a）原始图像
（b）（低分辨率）传输后恢复图像
（c）（高分辨率）传输后恢复图像
图7.彩色图片原始图像与传输后恢复图像对比
|
