VirtualLab Unity应用：短波通滤光膜

时间:2025-08-27 22:36来源:讯技光电作者: 技术部点击:次打印

摘要

在本案例中，选用常规的对称周期膜系作为初始设计，并通过优化膜层厚度，成功设计出一种通带为 400–650 nm、截止带为 676–820 nm 的短波通滤光膜。

应用场景

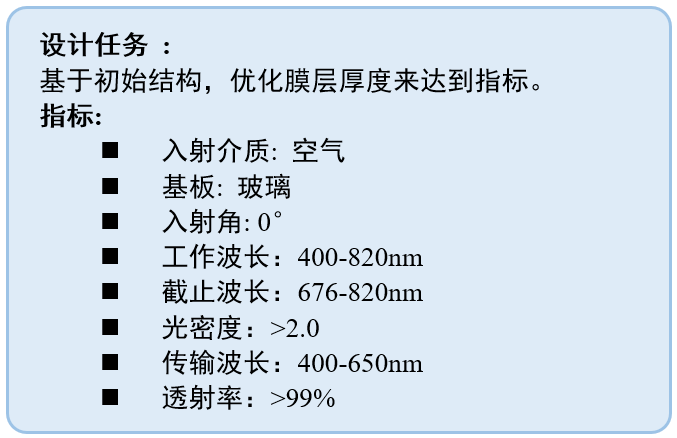

通过优化初始结构的厚度，目标是在0°入射时，400-650 nm通过，平均透射率>99% 。676-820nm截止，平均光密度>2.0。

设计结果

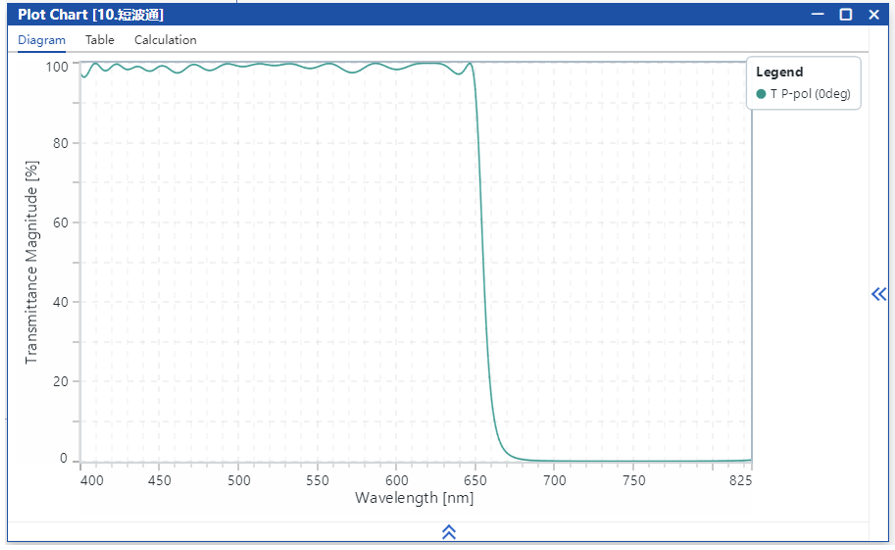

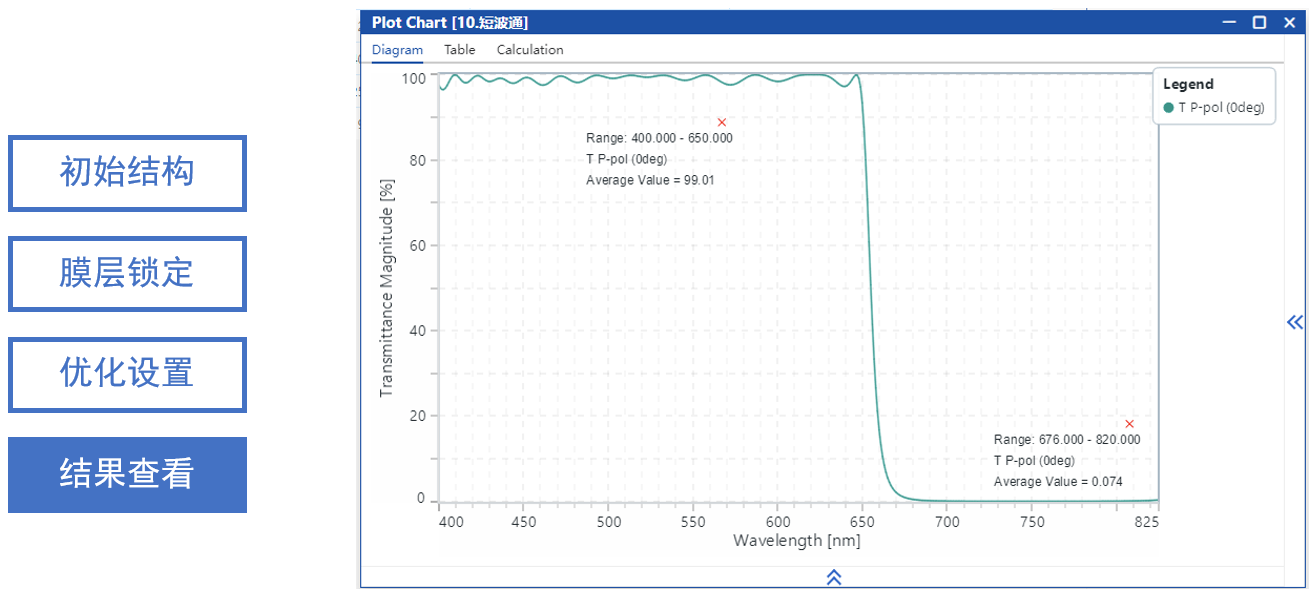

设计结果如图所示，在0°入射时，400-650 nm平均透射率大于99%，676- 820 nm平均光密度大于2，满足了设计要求。

设计流程

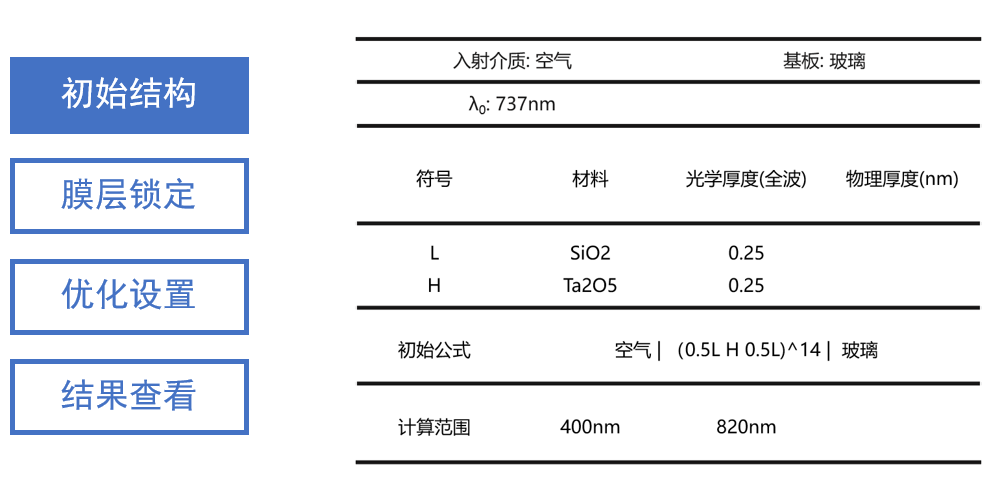

初始结构是对称膜堆:(0.5L H 0.5L)^14。

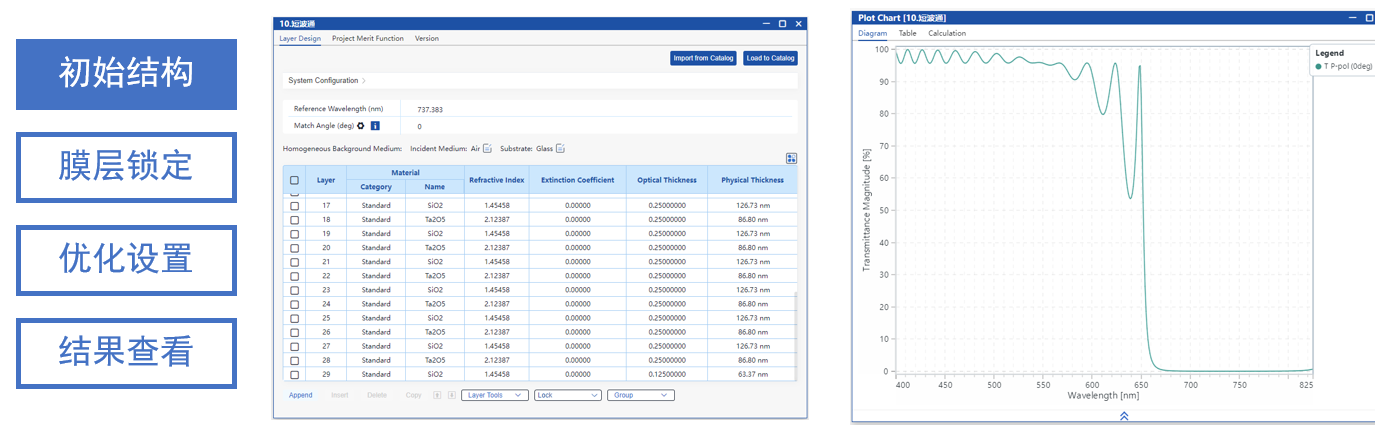

使用公式工具构建了上述膜系作为基础结构，右图展示了其在400-825 nm波段内0°入射时的光谱。可以看出此时在的透射波段有很多的波纹。

关于公式工具的更多信息: Tutorial: Formula Tool

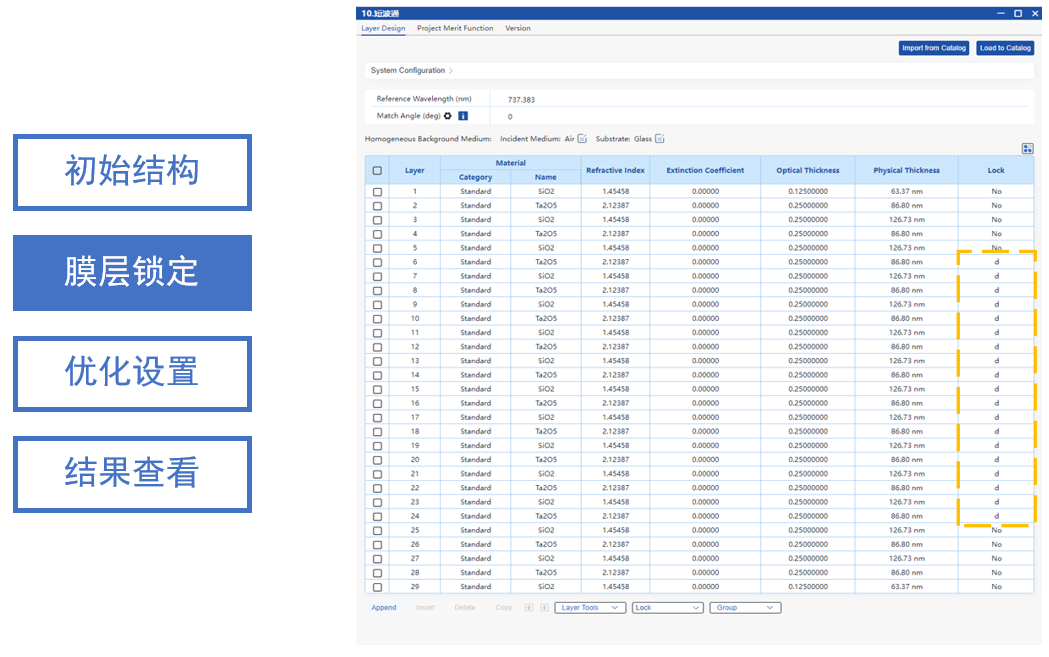

将第 6 至第 24 层的膜厚进行锁定，锁定后这些层在优化过程中将保持不变。仅保留靠近入射介质和基底的膜层作为匹配层参与优化，以在不影响截止带性能的前提下，有效降低通带波纹。

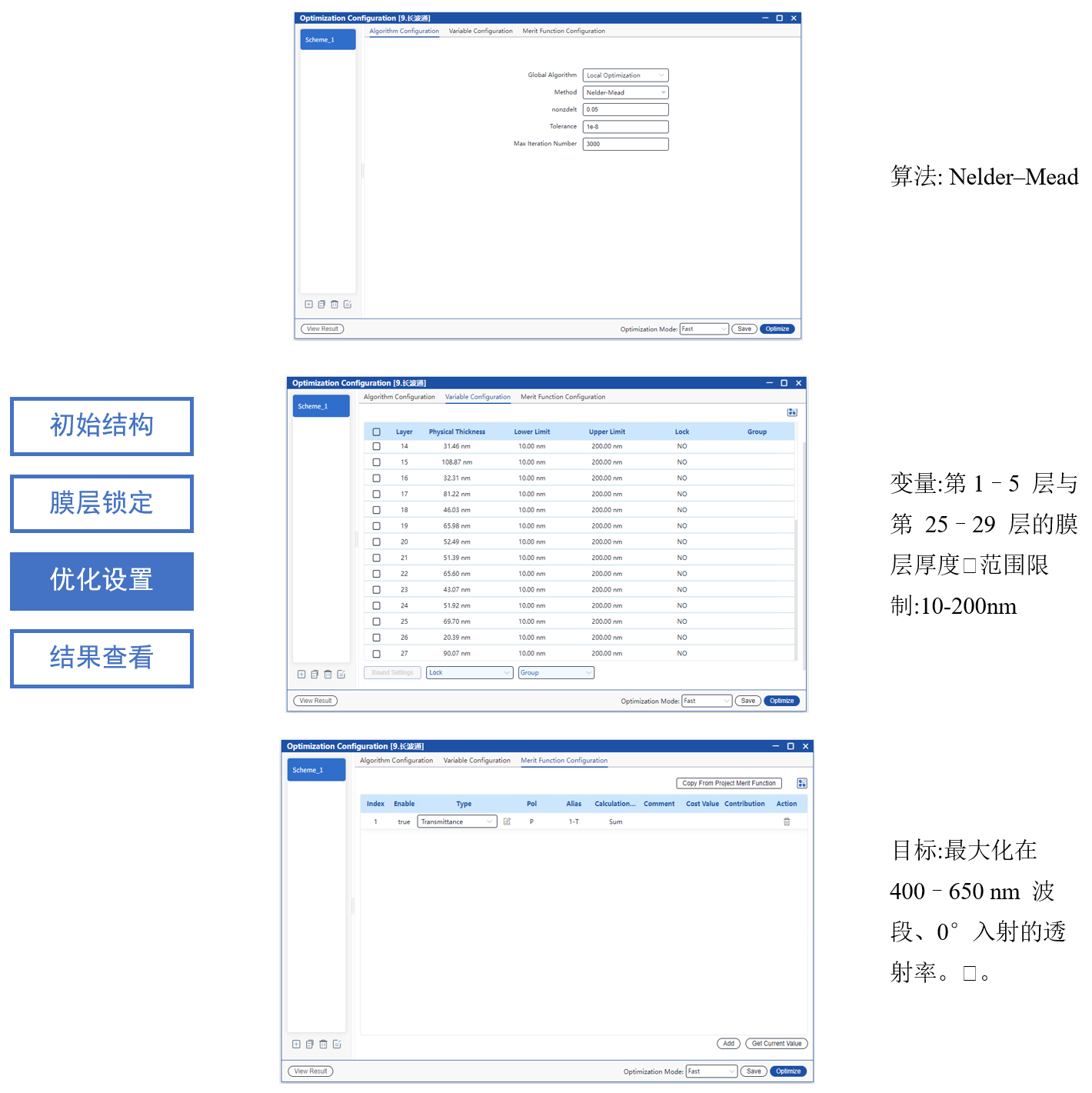

通过 Nelder-Mead 算法优化第 1–5 层及第 25–29 的厚度，以在 400–650 nm 范围内、正入射条件下最大化透射率。

关于优化的更多信息: Tutorial: Optimization Workflow

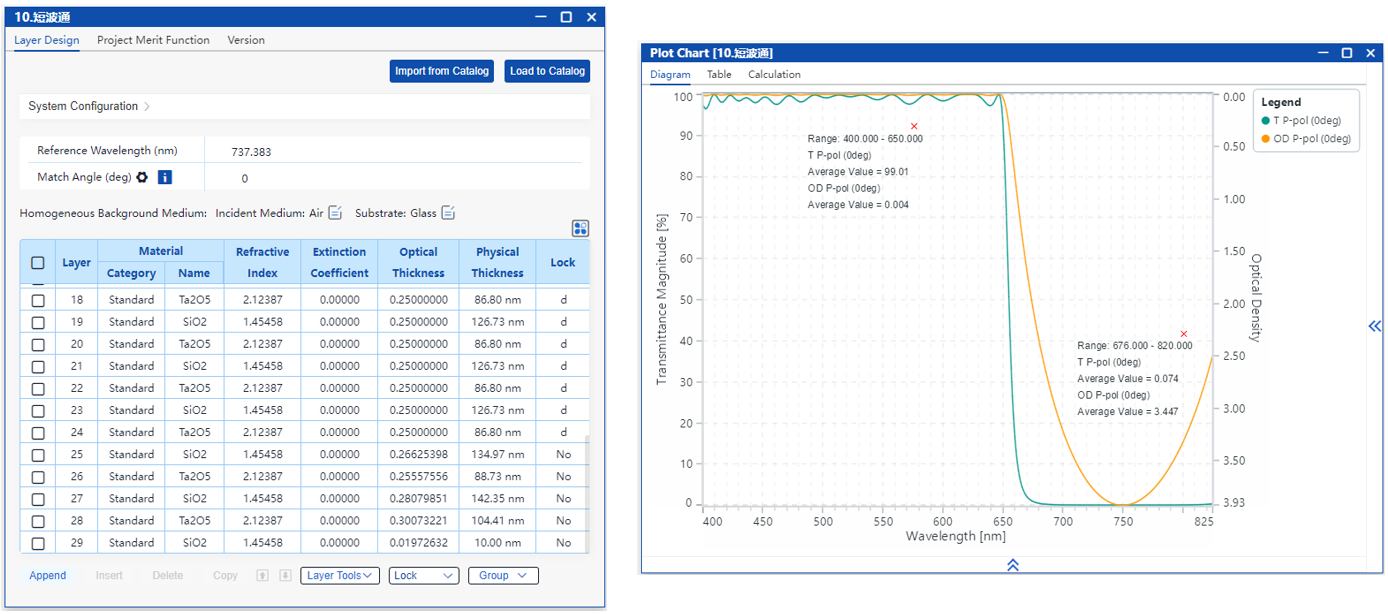

通过优化，最终获得了满足设计要求的膜层结构。
