VirtualLab Unity应用：VR Pancake 双镜系统

应用场景

Pancake 镜头近年来在虚拟现实（VR）头显中得到越来越广泛的应用。凭借将折叠光路的反射式光学结构与偏振光学元件（如PBS、λ/4波片）相结合的创新设计，该类镜头能够在极大缩短系统光路长度的同时，实现高分辨率、低畸变的成像表现，从而显著减小头显体积与重量。相比传统菲涅尔透镜（Fresnel Lens），Pancake 镜头具备更高的紧凑性、像质一致性以及边缘清晰度优势，但对制造精度与透光率控制要求更高。在本案例中，将通过设计一个典型的 Pancake 光学系统，演示在 VLU 中的光学设计流程，包括初始系统生成、像质分析、评价函数定义与优化。

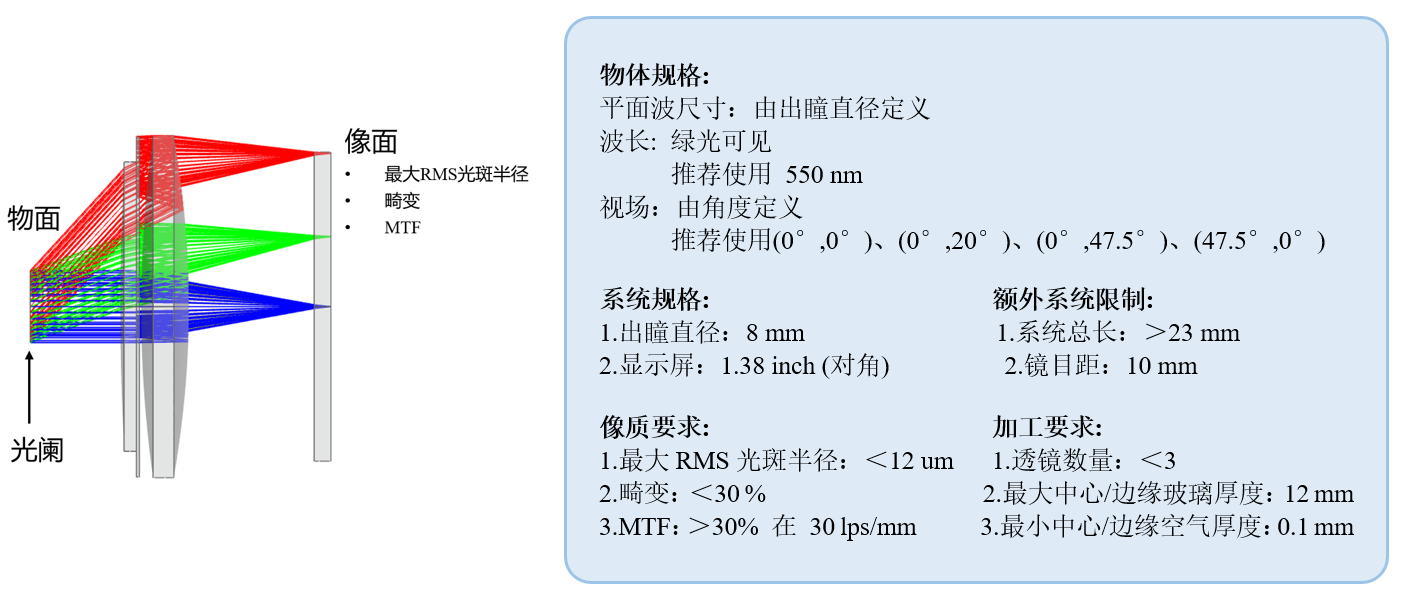

案例说明

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。

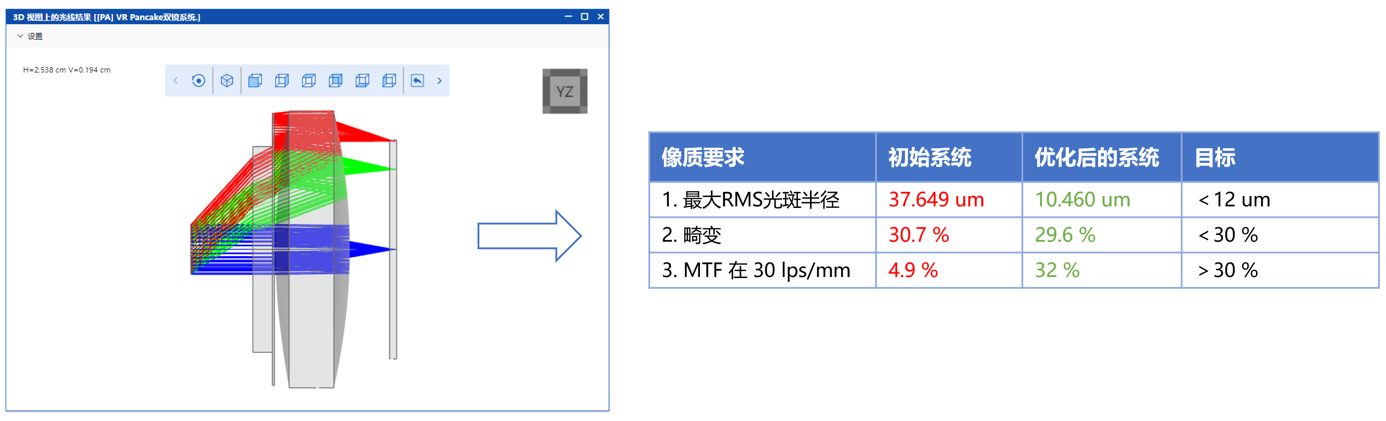

优化后系统的3D光线追迹视图

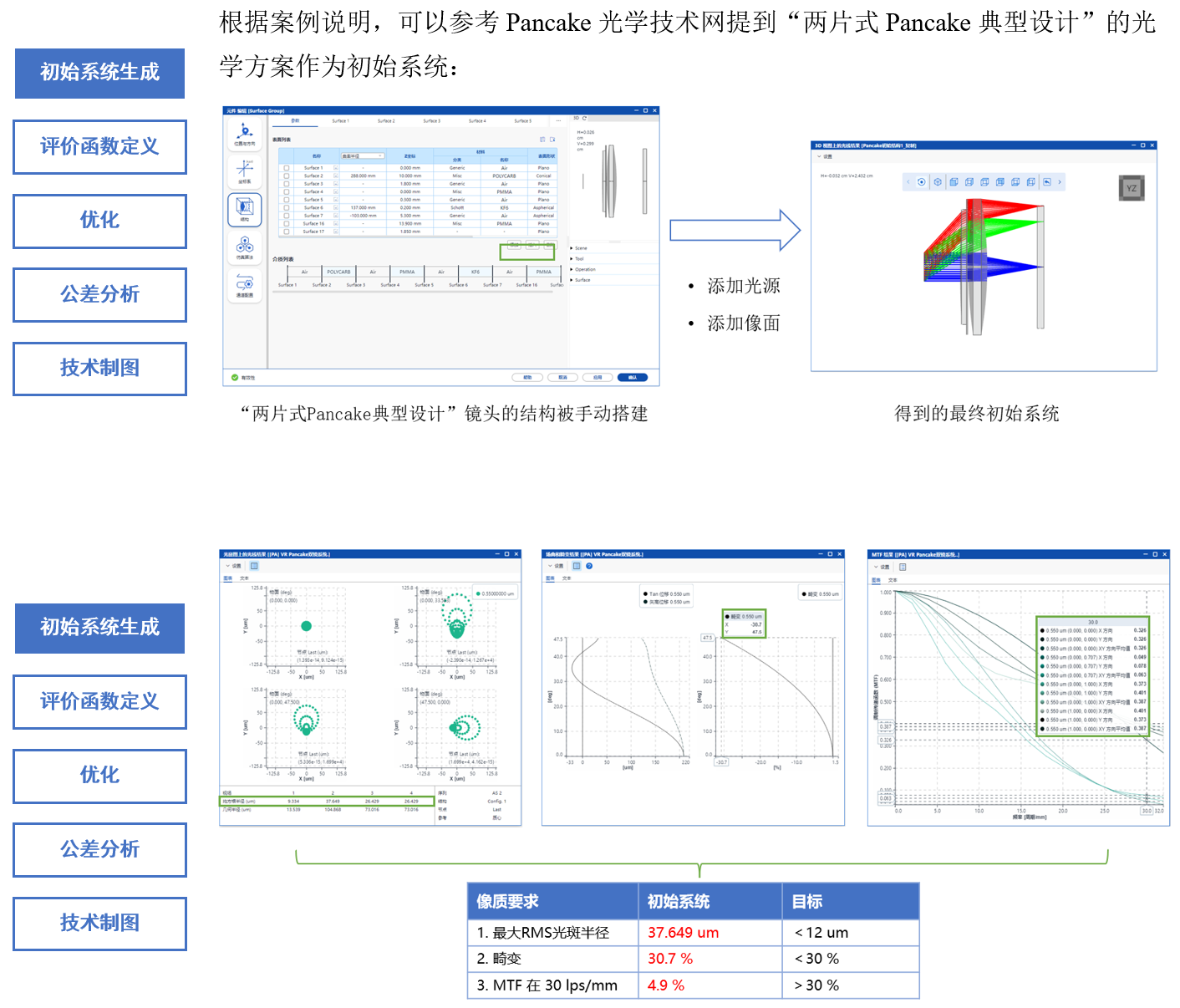

初始系统生成

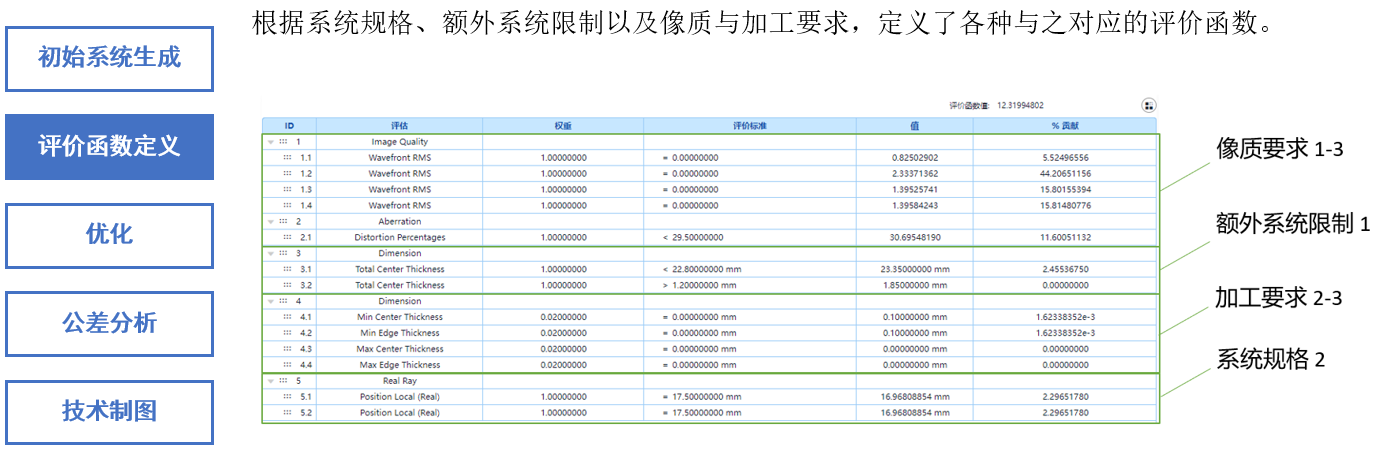

评价函数定义

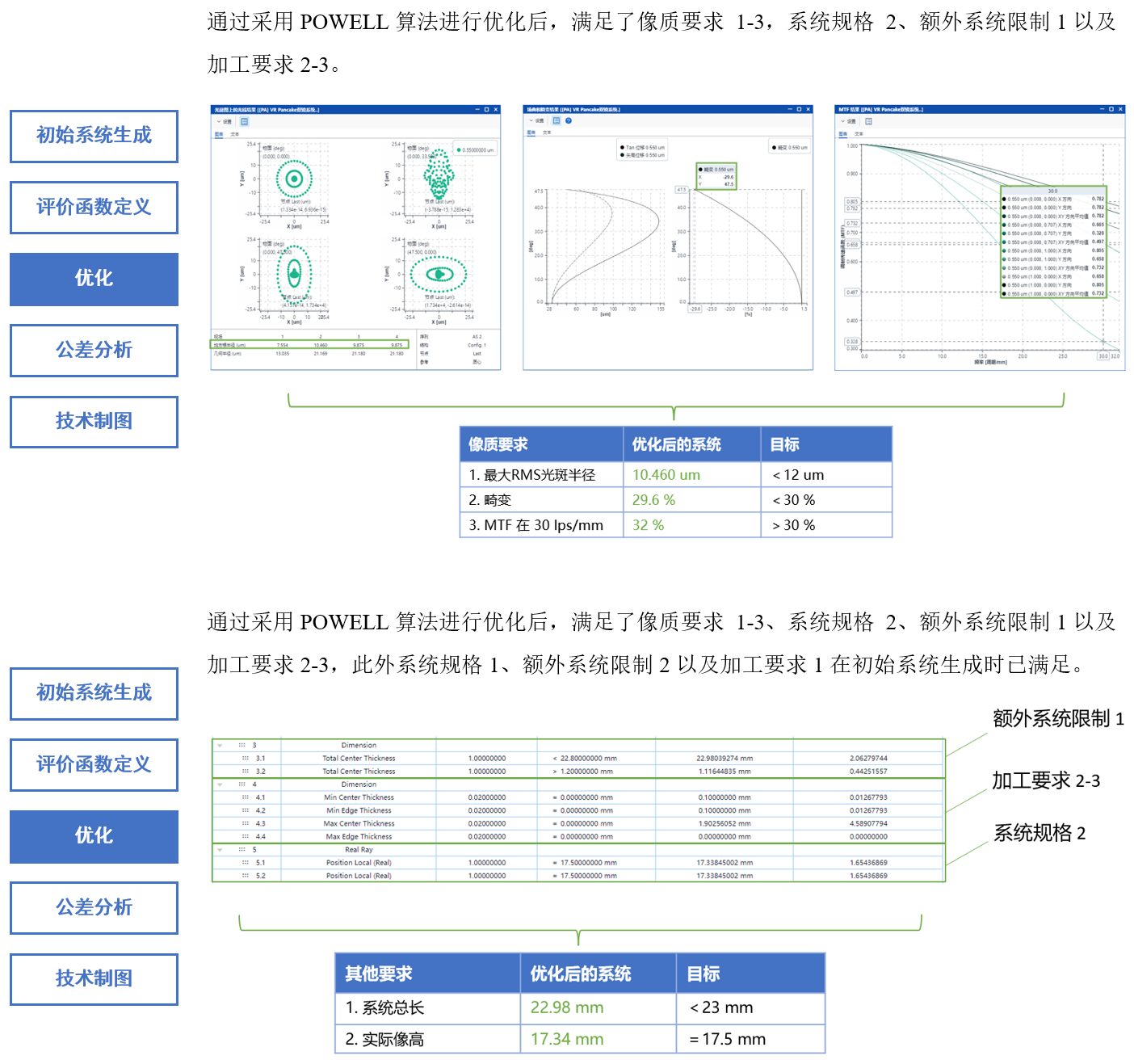

优化
