VirtualLab Unity应用：有限共轭物镜

应用场景

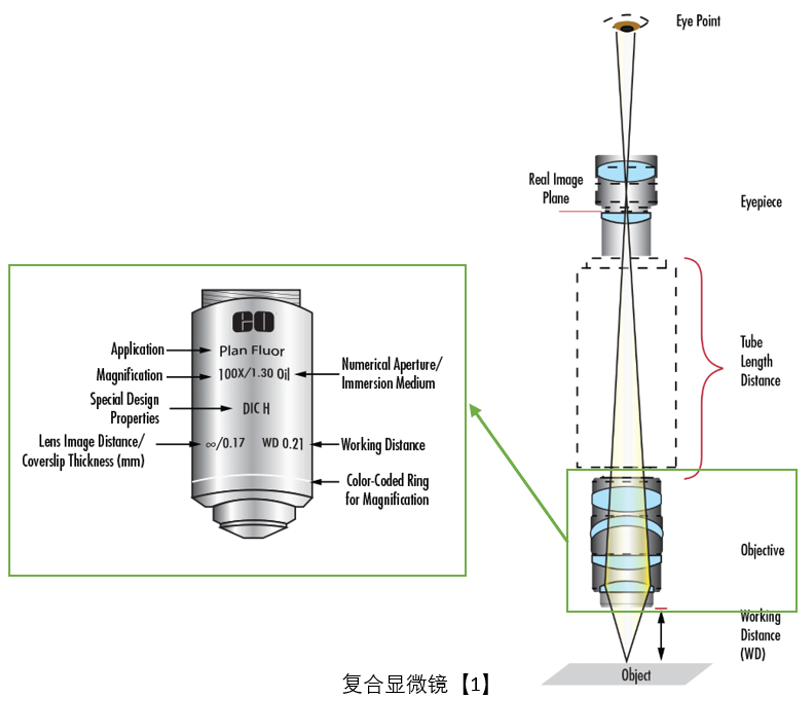

有限共轭物镜广泛应用于固定工作距离下的高分辨率成像，例如半导体检测、精密零部件测量以及生物观测。它们具有结构紧凑、成本较低等优点，适合集成化应用。在本案例中，将通过设计一个典型的有限共轭距离成像物镜，演示在 VLU 中的镜头设计流程，包括初始结构生成、成像质量分析、评价函数定义、优化以及公差分析。

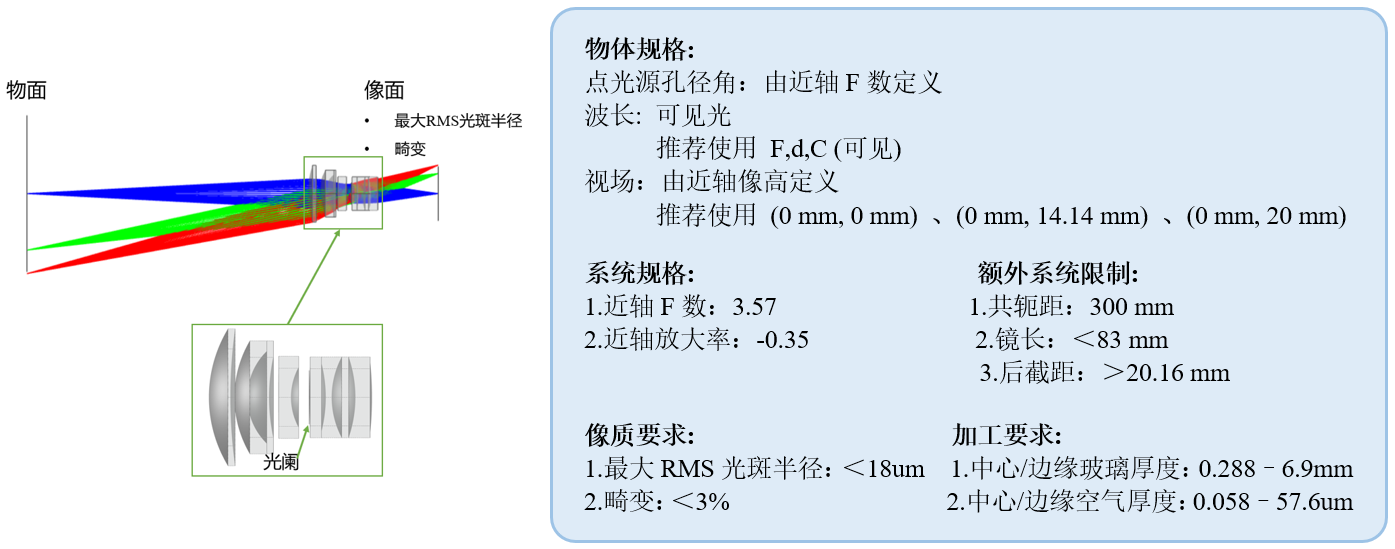

案例说明

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。

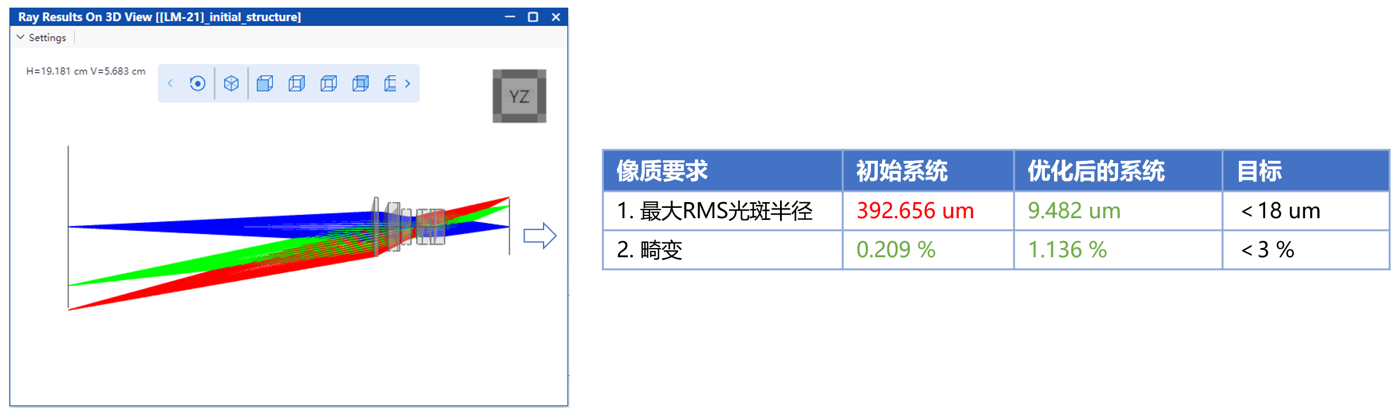

优化后系统的3D光线追迹视图

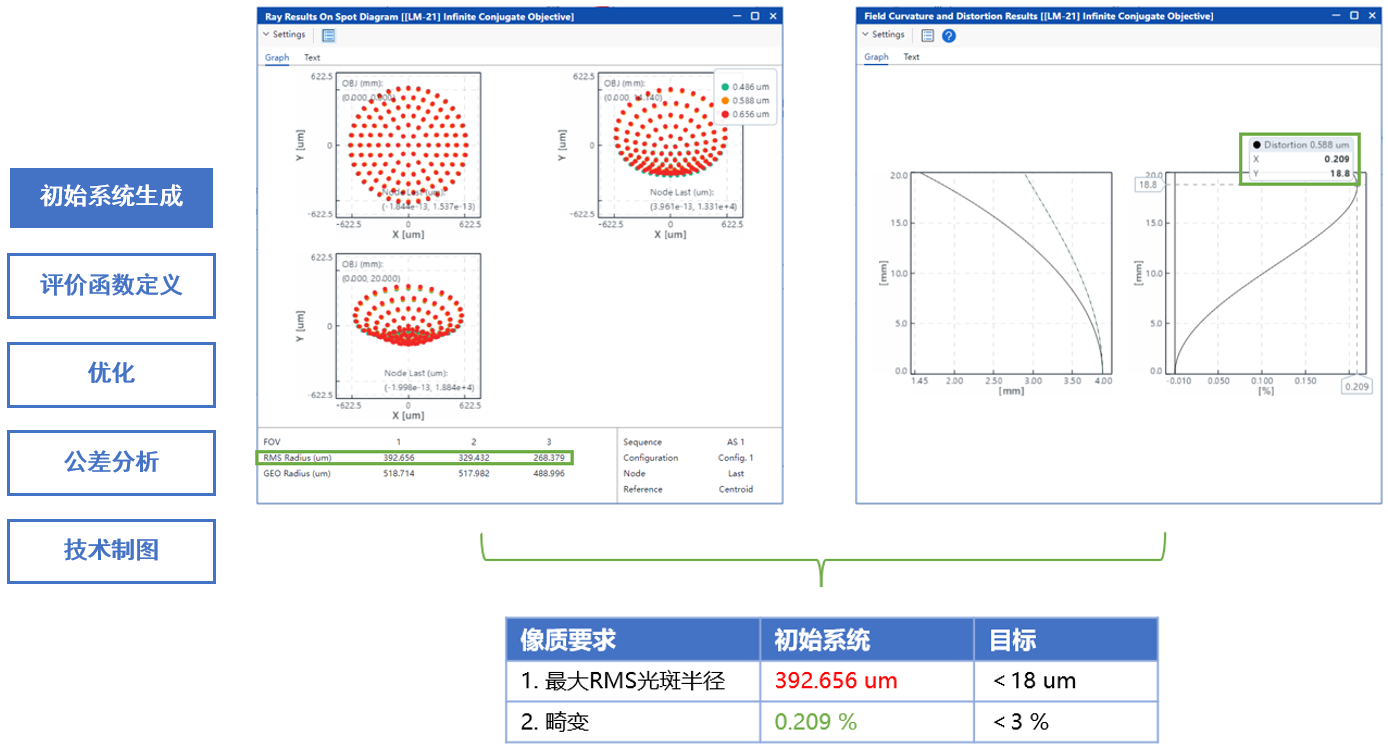

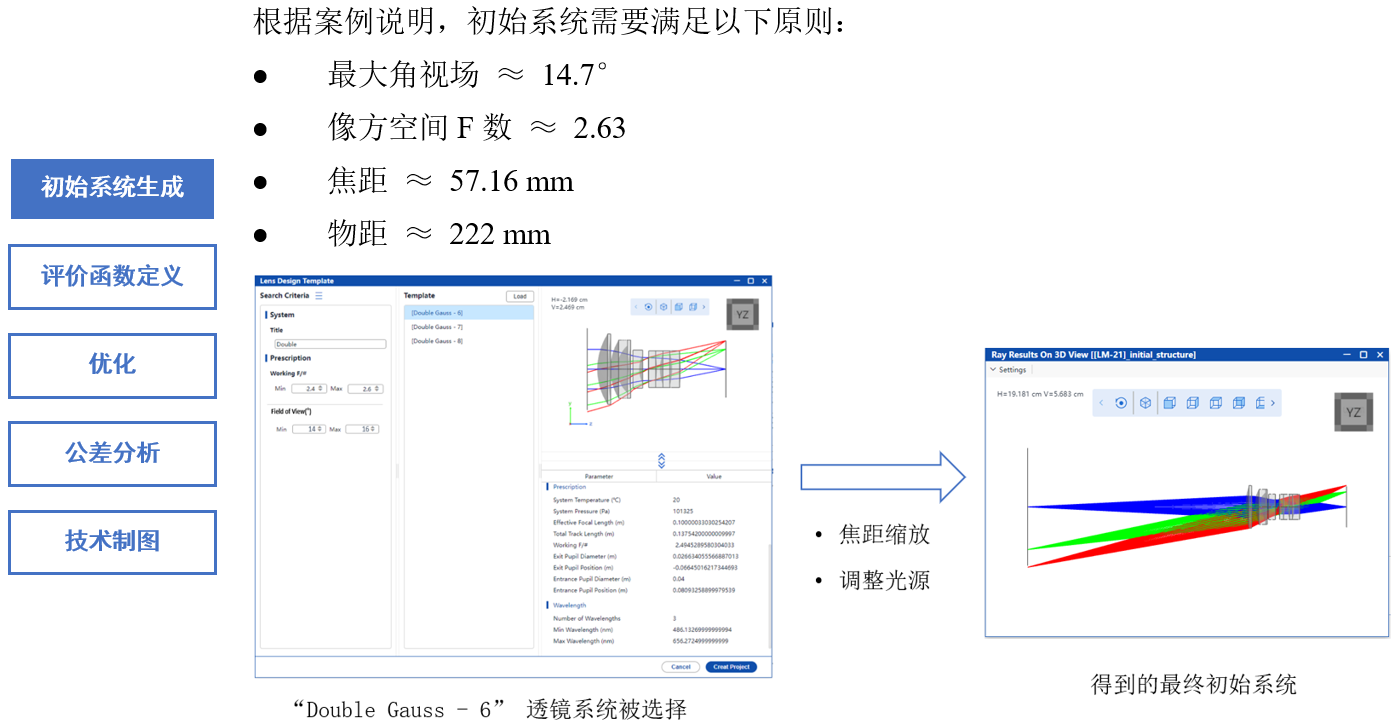

初始系统生成

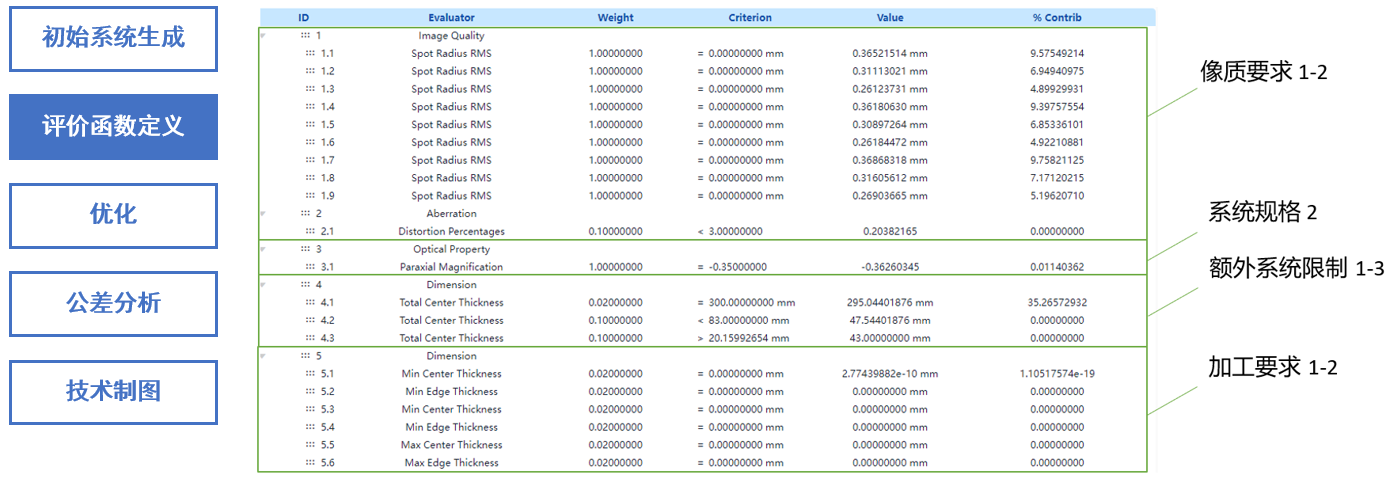

评价函数定义

根据系统规格、额外系统限制以及像质与加工要求，定义了各种与之对应的评价函数。

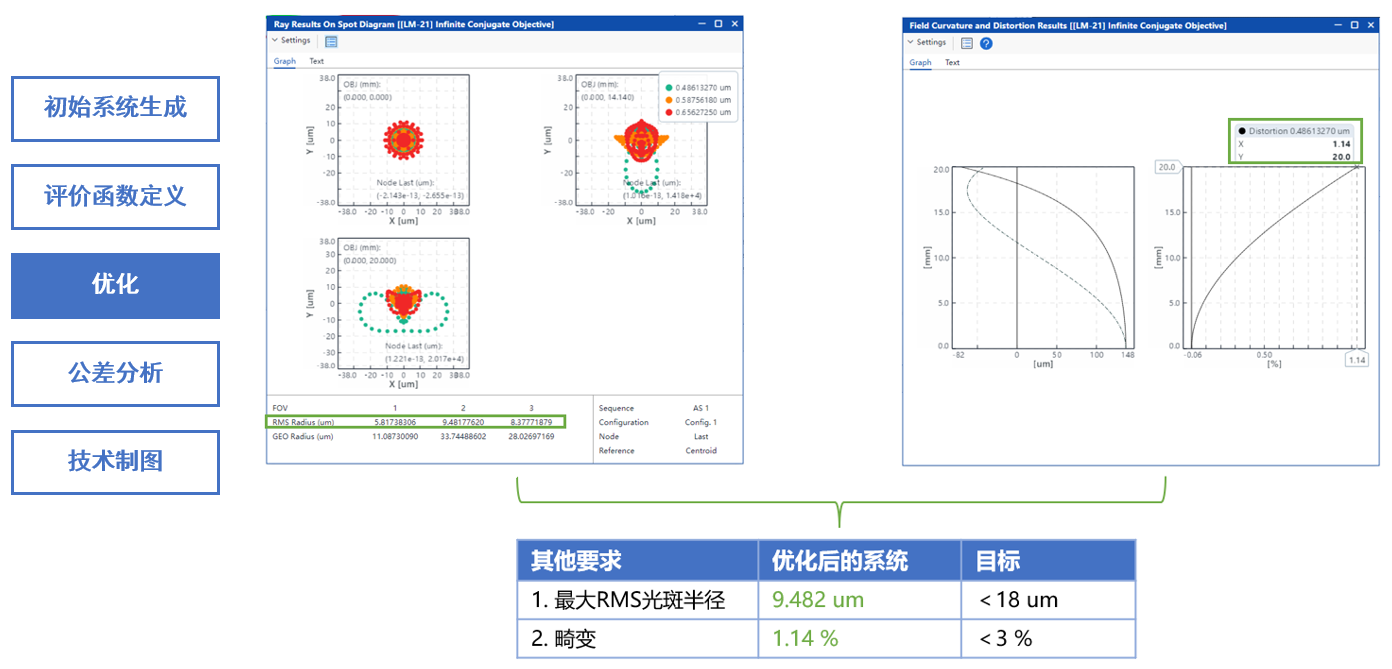

优化

通过采用LM算法进行优化后，满足了像质要求 1-2、系统规格 2、额外系统限制1-3以及加工要求 1-2。

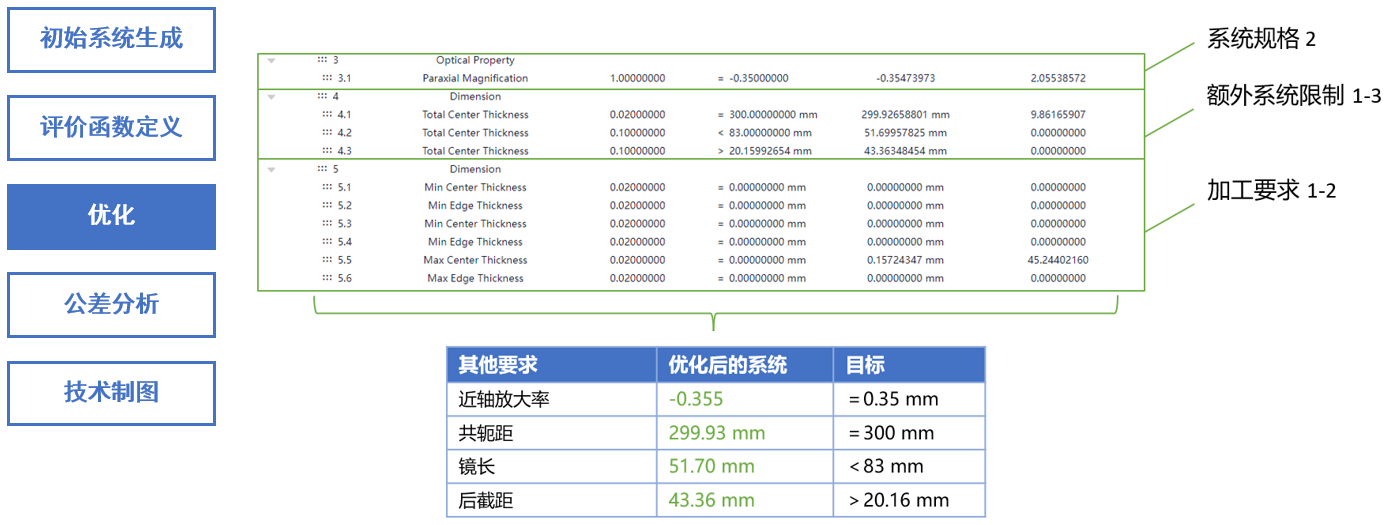

通过采用LM算法进行优化后，满足了像质要求 1-2、系统规格 2、额外系统限制1-3以及加工要求 1-2 ，此外系统规格1在初始系统生成时已满足。
