VirtualLab Unity应用：离轴三反系统

应用场景

离轴三反系统广泛应用于航天遥感、天文观测、高端光谱仪及高分辨率成像设备中，用于实现大视场范围内的高清成像、消除中心遮挡影响以及满足宽光谱成像需求。其具有性能卓越（通常由三片反射镜组成）、成像对比度高、光谱适应性强的优点，适合应用于对成像分辨率和环境适应性要求严苛的高端光学系统。在本案例中，将在 VLU 中演示离轴三反系统的设计过程，包括初始系统生成、评价函数定义、优化以及结果展示。

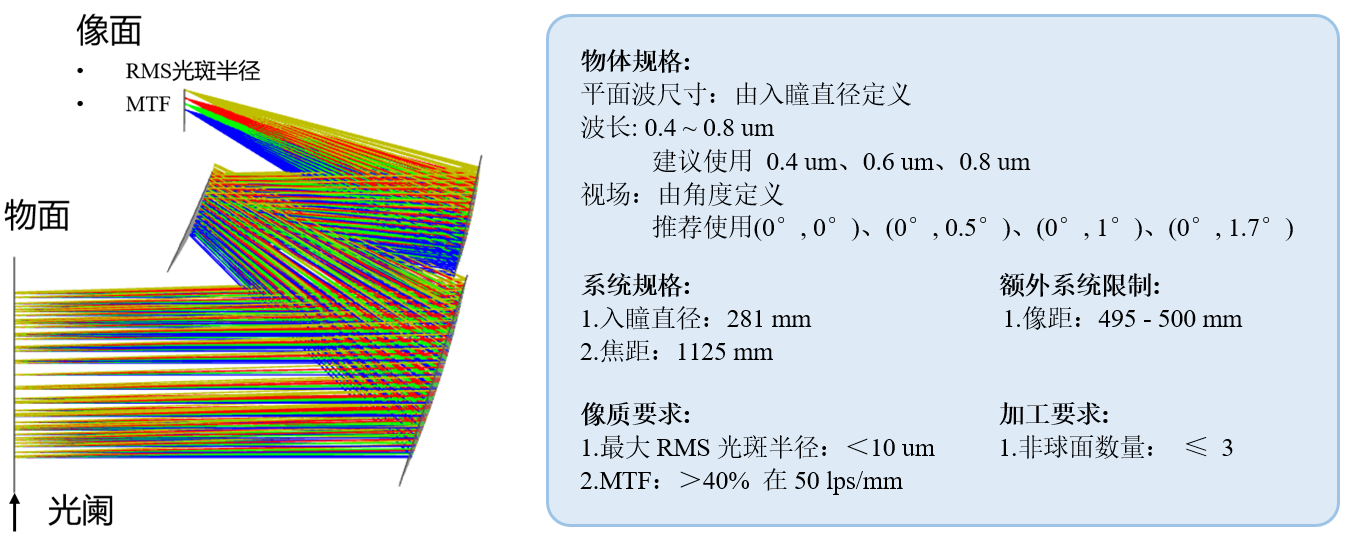

案例说明

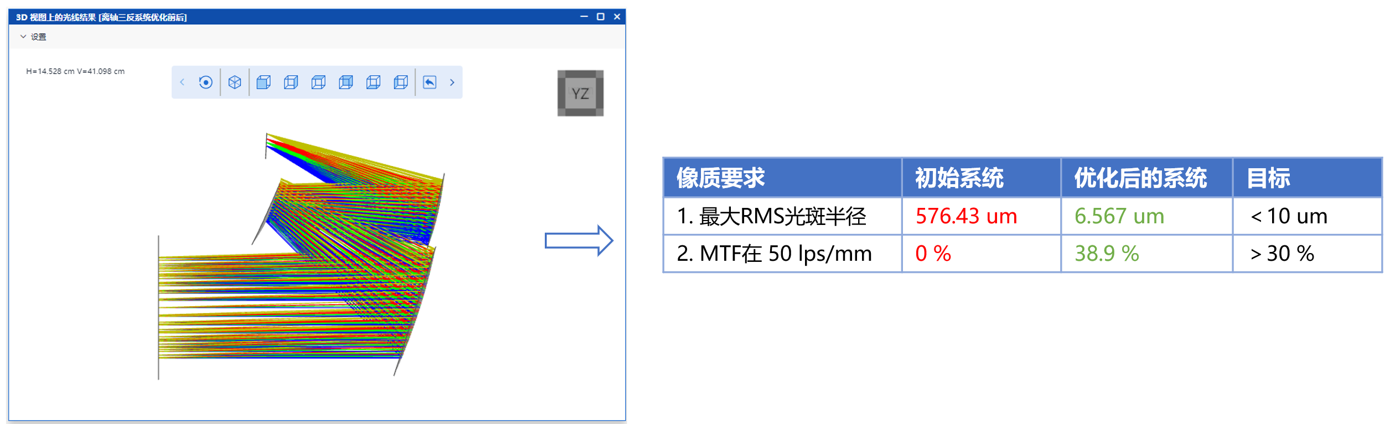

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。



优化后系统的3D光线追迹视图

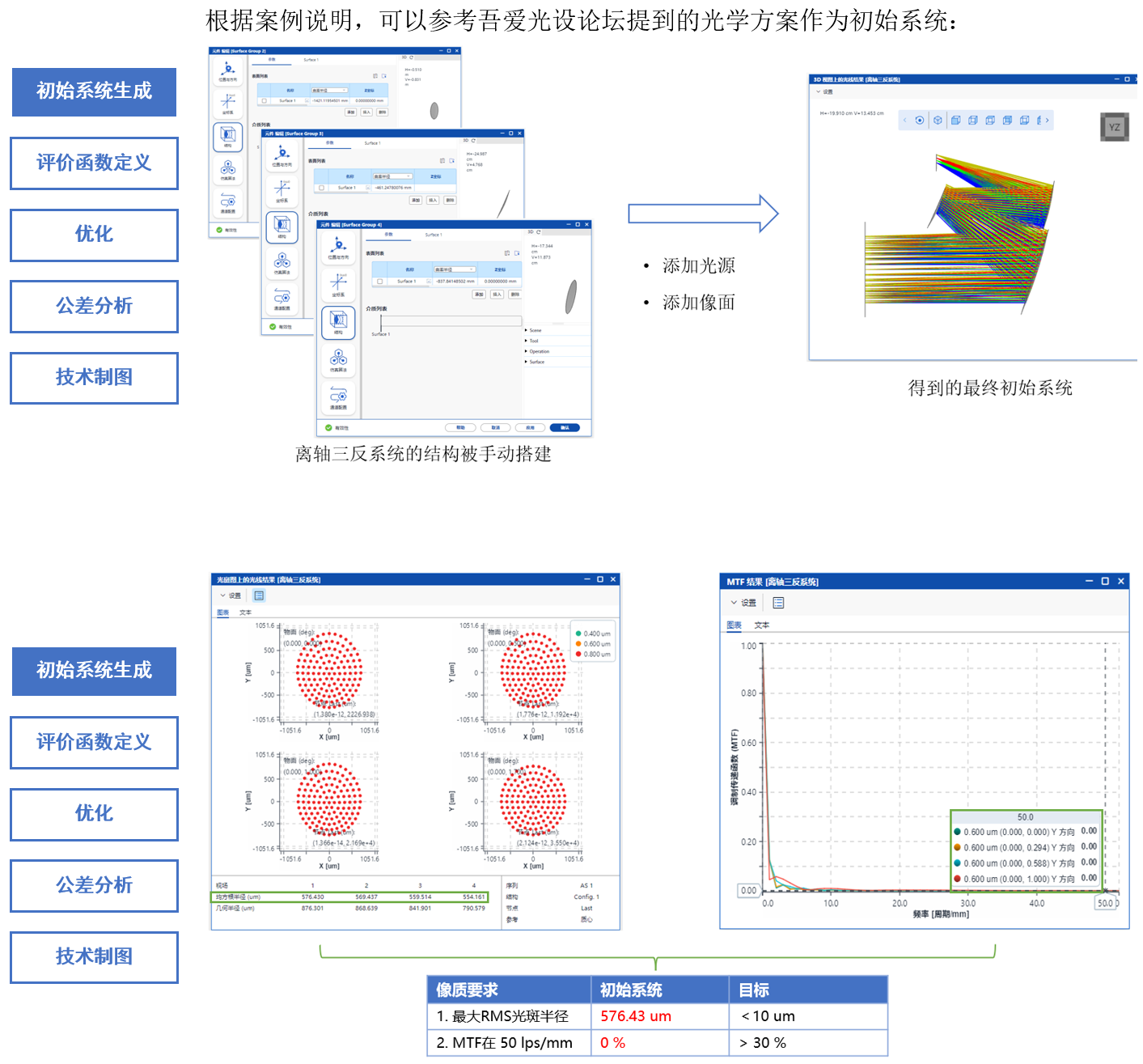

初始系统生成

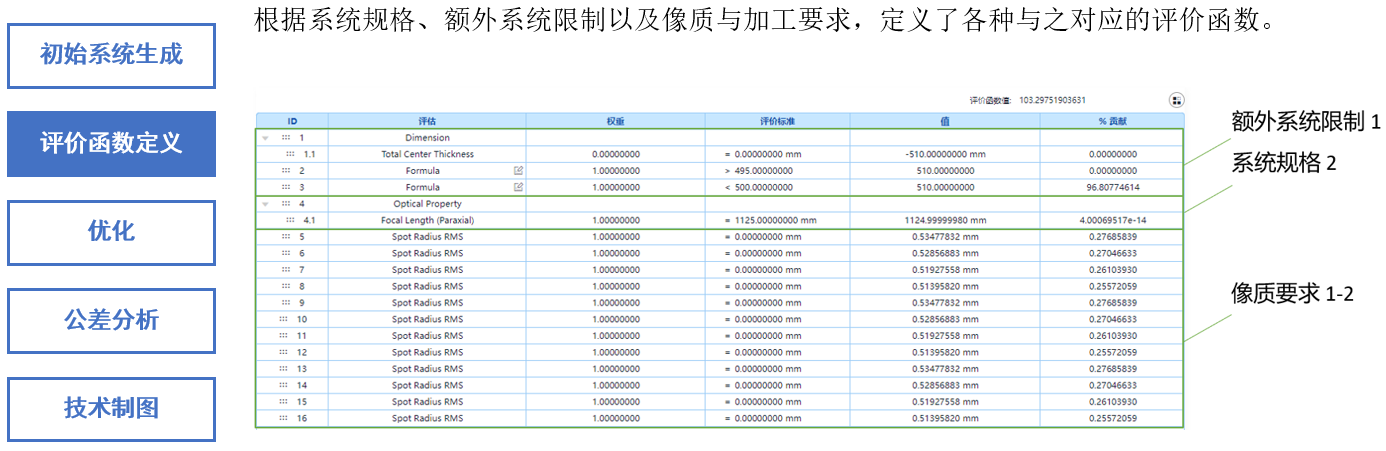

评价函数定义

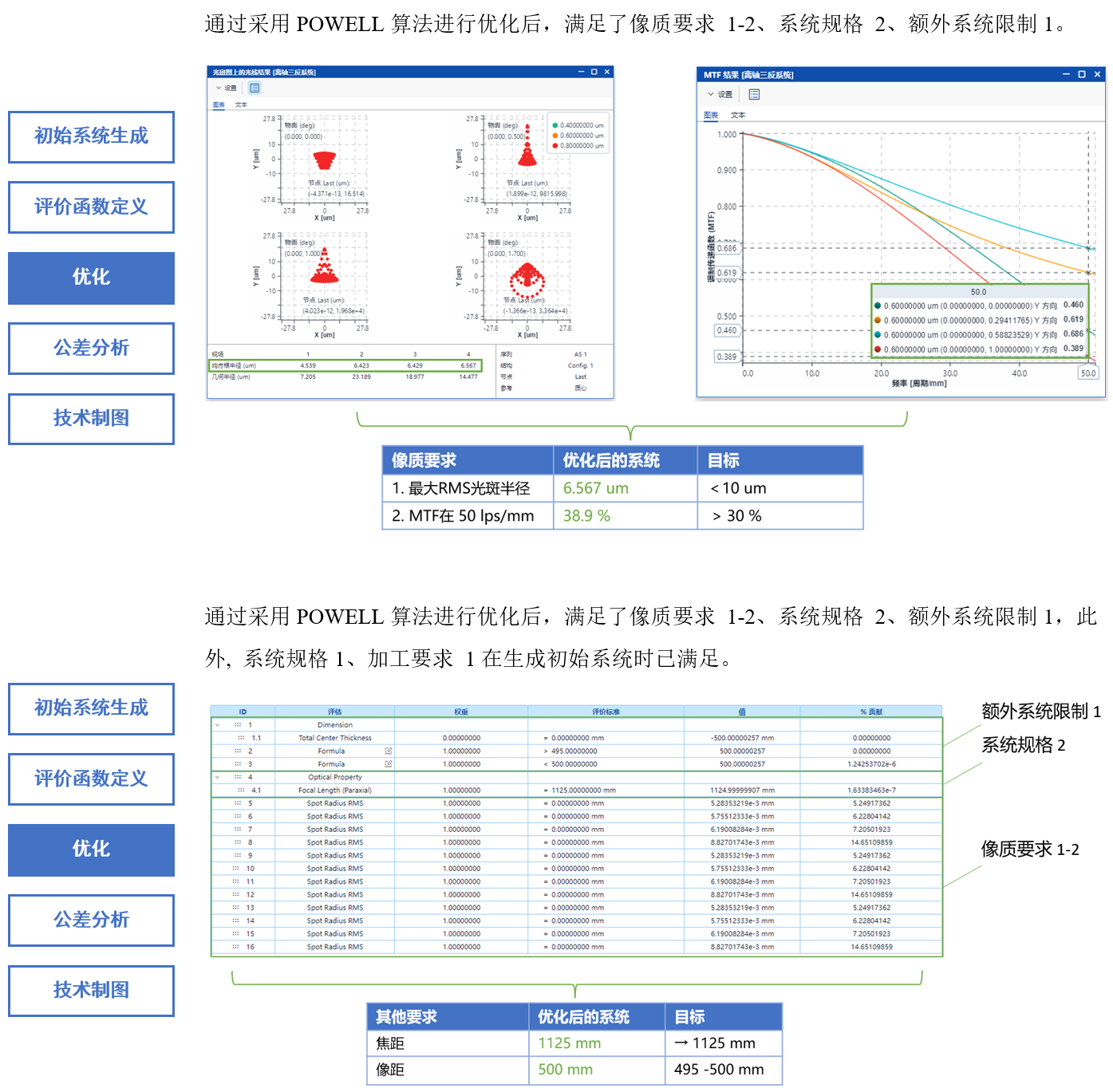

优化
