摘要
热镜能够透过可见光，同时反射超过90%的近红外和红外光，有效减少热量进入系统，防止因热积聚而造成投影系统损坏，因此是投影系统中的理想选择。
本案例中，采用多个周期的对称膜堆作为初始结构，通过拓宽截止带和减小通带波纹，设计出一种在0°入射使用的热镜。
应用场景

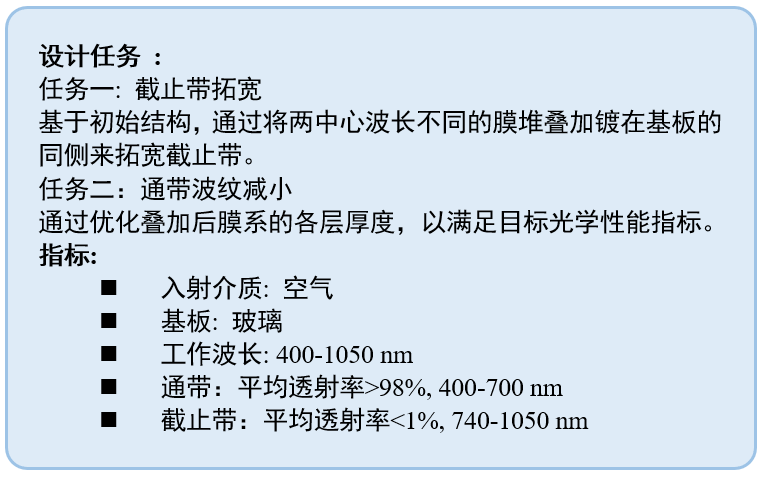

设计一个热镜，目标是在400-700 nm通带内平均透射率>98%,在740-1050 nm截止带内平均透射率<1%。
设计结果

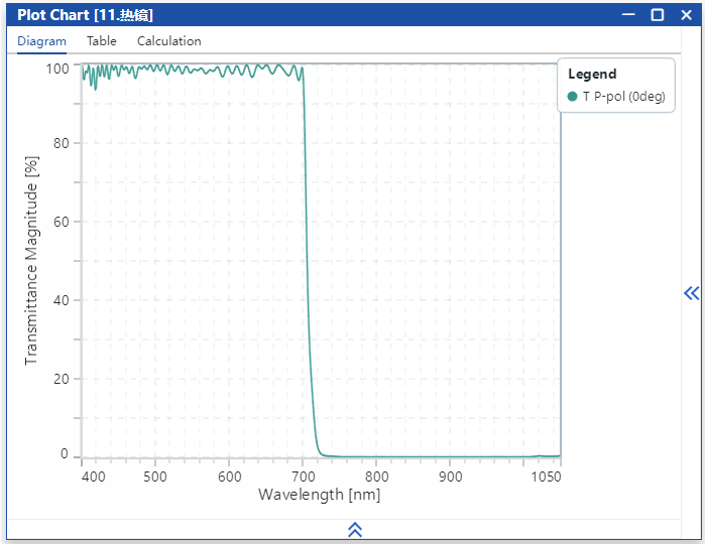

设计结果如图所示，0°入射时，通带平均反射率>98%, 截止带平均反射率小于1%，满足设计指标。
设计流程

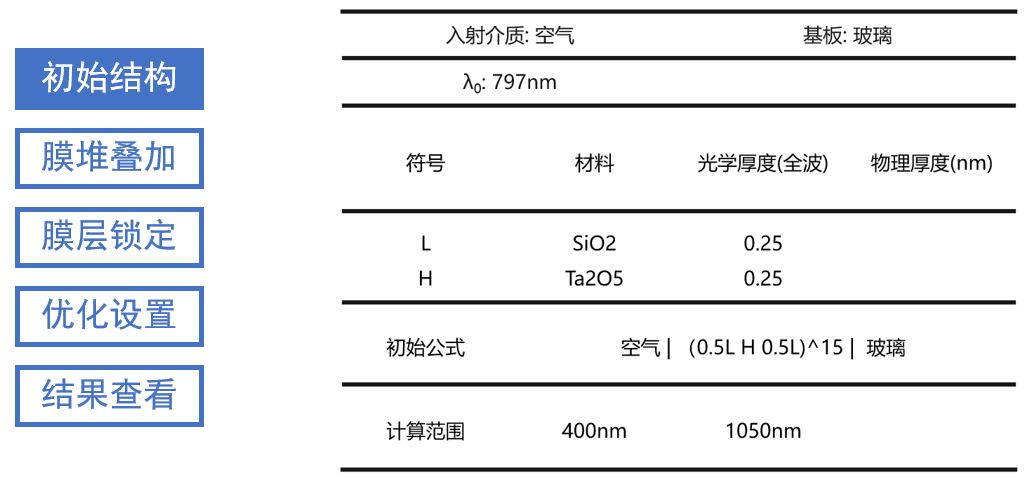

初始结构是一个对称膜堆：（0.5L H 0.5L)^15。

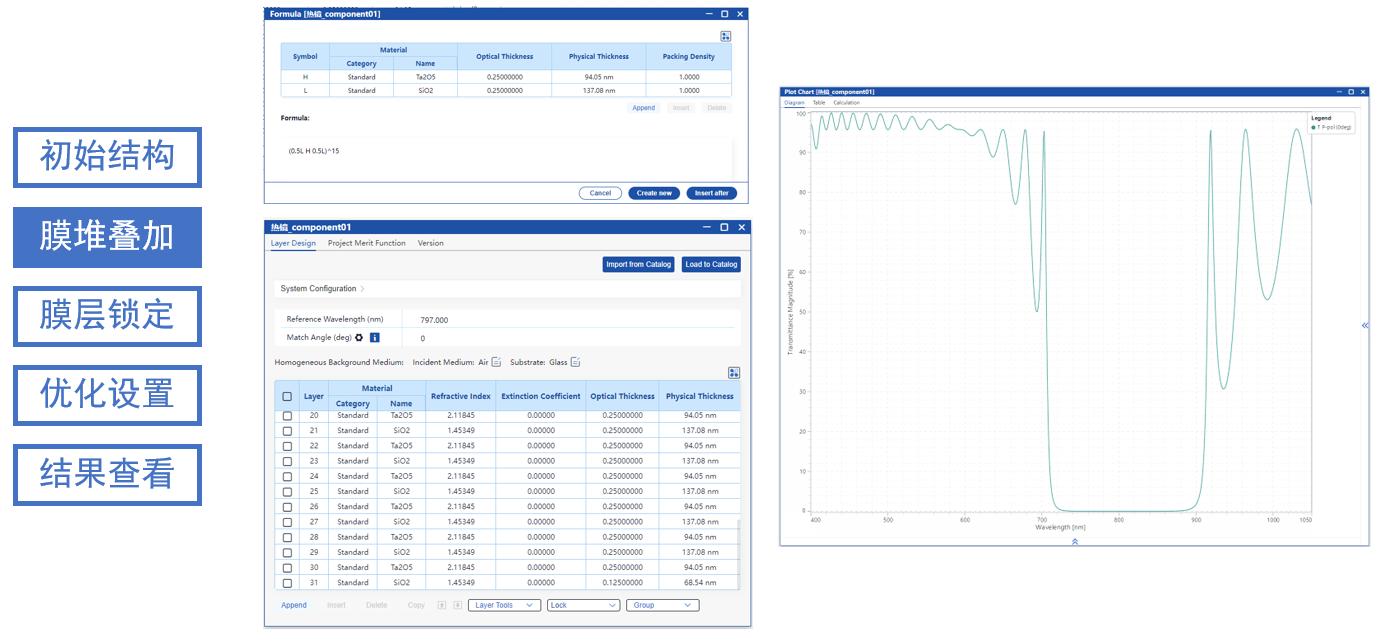

使用公式工具构建了上述膜系作为基础结构，右图展示了其在可见光波范围内0°入射时的光谱。可以看出此时通带波纹较大，截止带的宽度也不达标。
关于公式工具的更多信息: Tutorial: Formula Tool

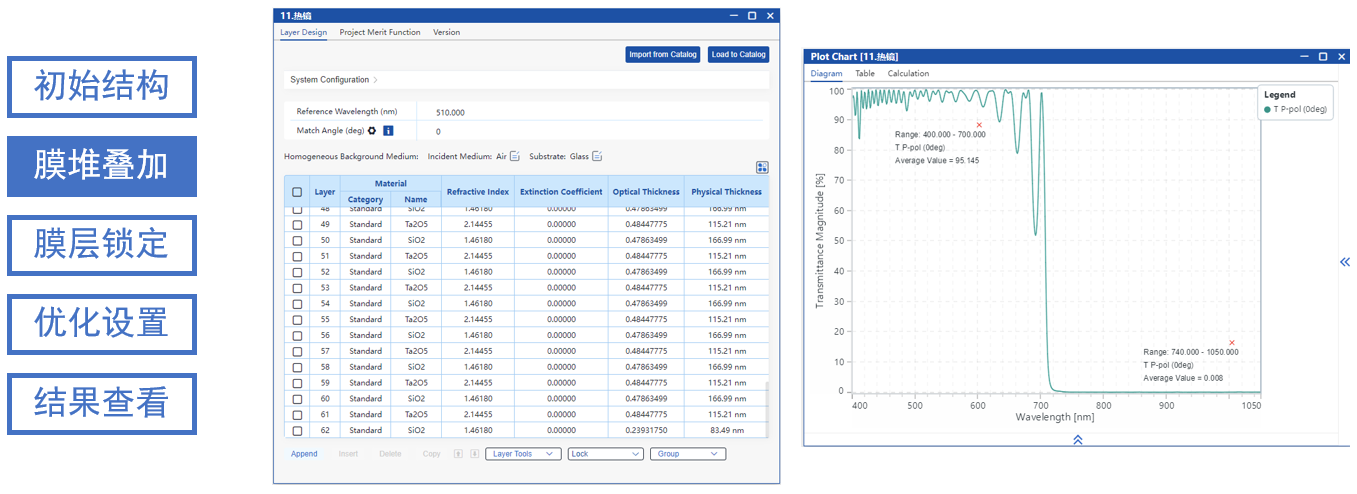

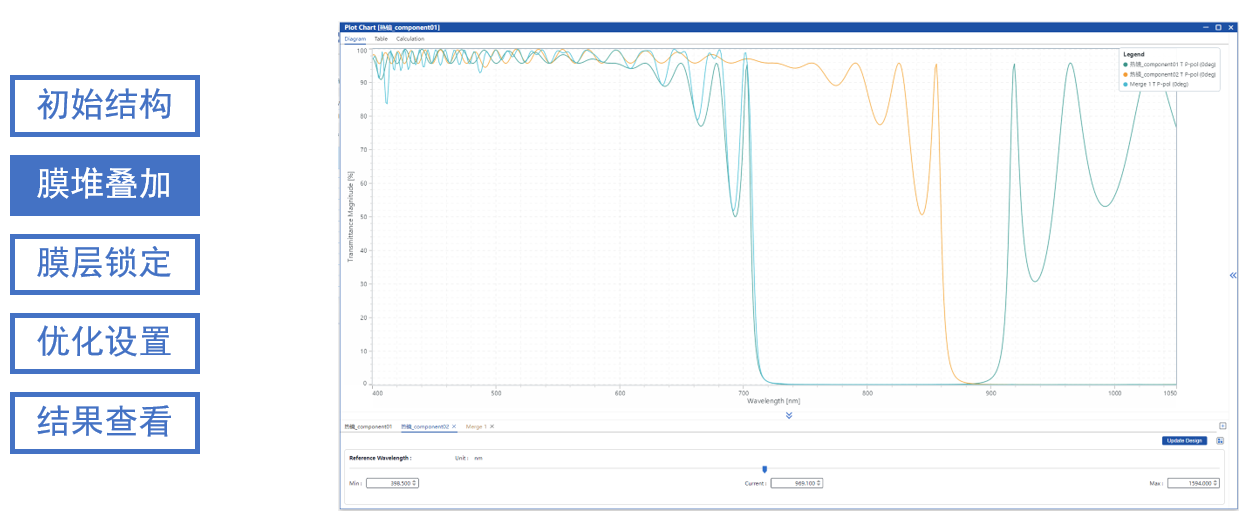

使用光谱图中的“项目合并”功能，可将两个中心波长不同的膜系进行叠加，并预览合并后的光谱响应，从而实现截止带的拓宽。图中的蓝色曲线为合并后的光谱结果，可见截止带宽度得到了显著提升。
关于项目合并功能的更多信息: Tutorial: 多项目光谱对比与项目合并
膜堆叠加后的项目如上图所示，可以看到此时的截止带已经满足了指标，但通带平均透射率仍不达标且有较多波纹。

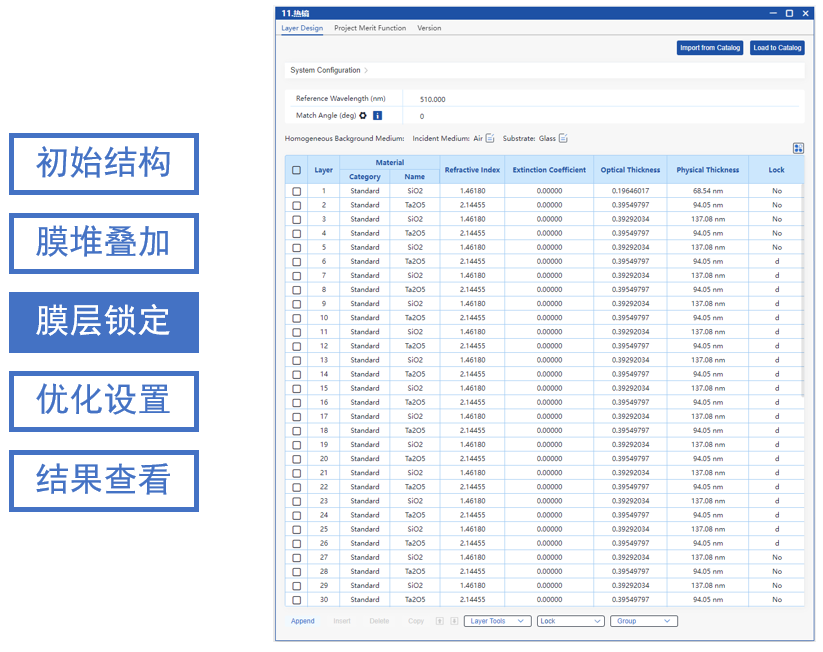

将第 6 至第 26 层以及 37 至 57 层的膜厚进行锁定，锁定后这些层在优化过程中将保持不变。仅保留靠近入射介质，两个膜堆间的膜层以及靠近基底的膜层作为匹配层参与优化，以在不影响截止带性能的前提下，有效降低通带波纹

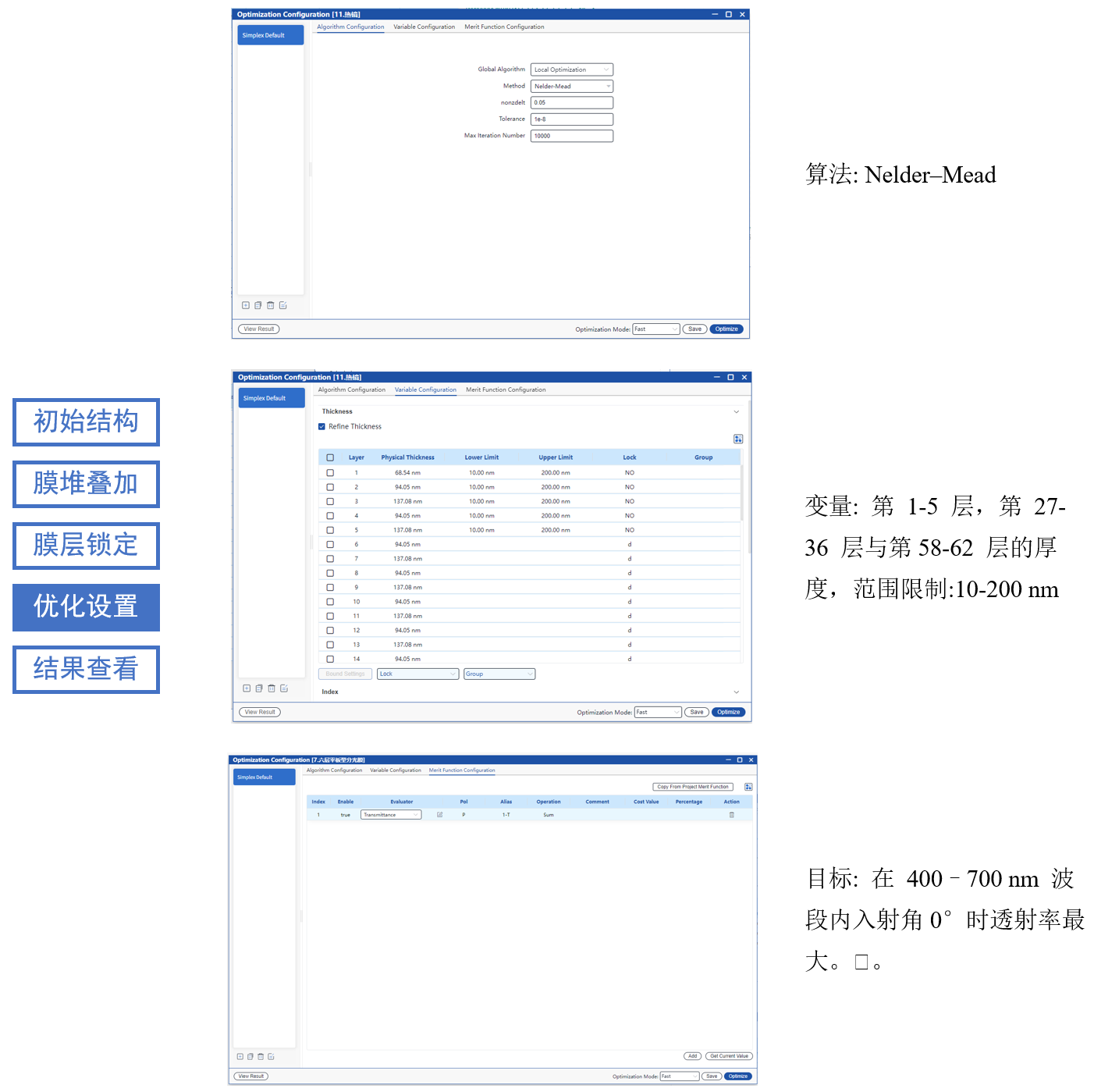

通过 Nelder-Mead 算法优化第 1–5 层、第 27–36 层及第 58–62 层的厚度，以在 400–700 nm 范围内、正入射条件下最大化透射率。
关于优化的更多信息: Tutorial: Optimization Workflow

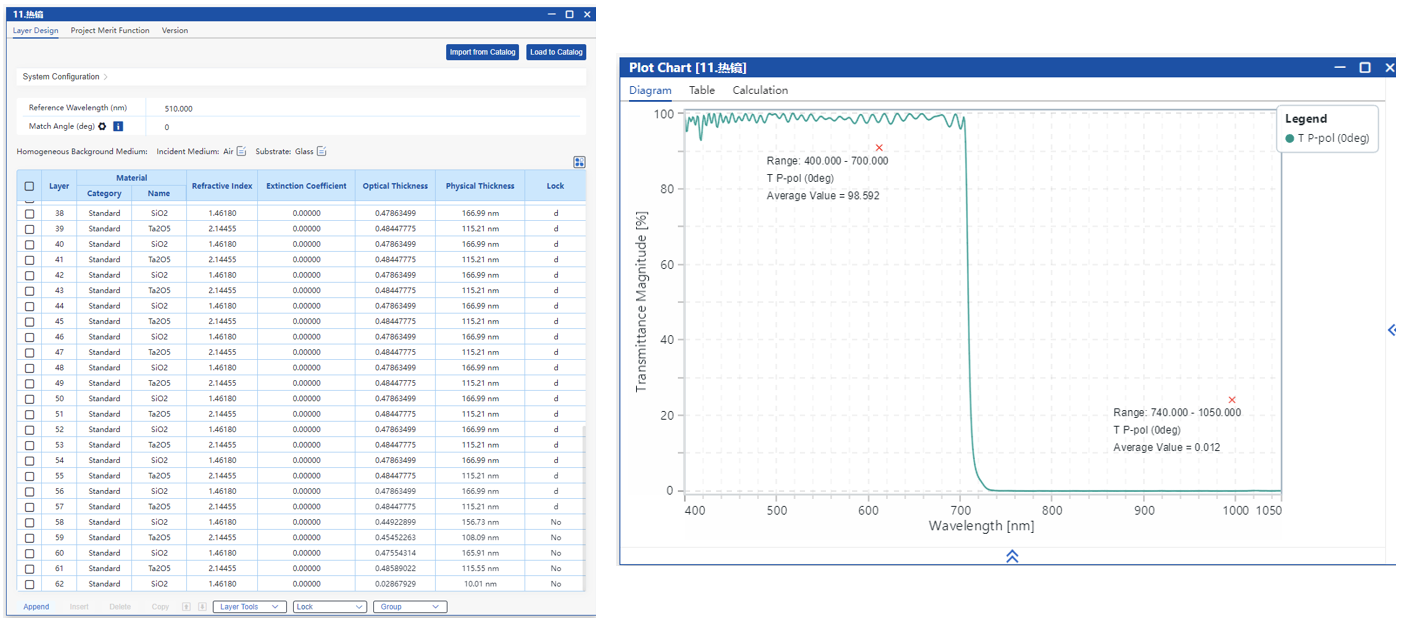

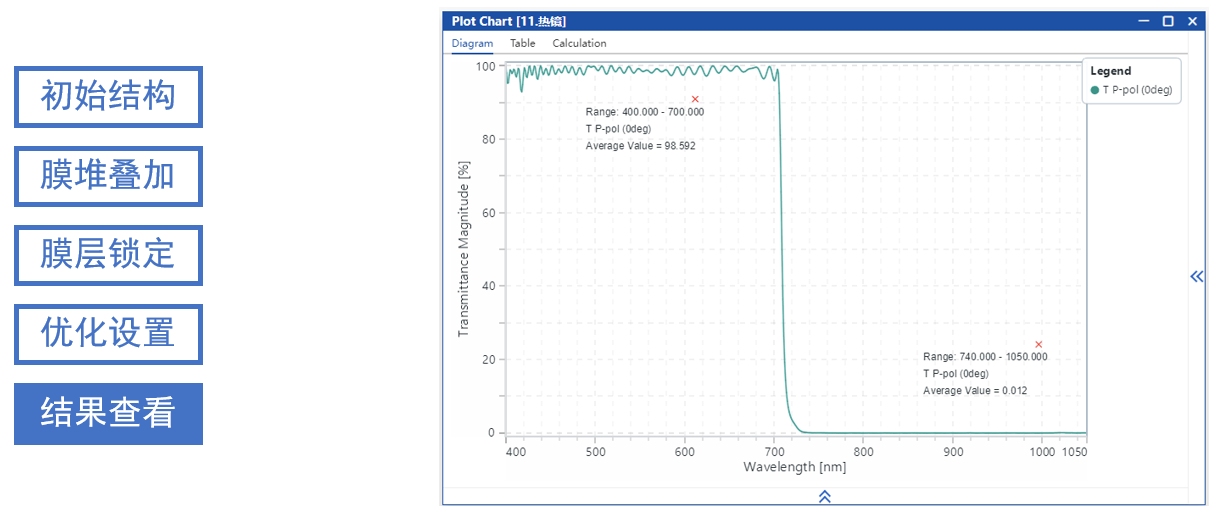

优化后的通带波纹明显减小，且平均反射率大于98%，满足设计要求。
|
