VirtualLab Unity应用：手机玻璃盖板颜色膜

时间:2025-08-29 15:47来源:讯技光电作者: 技术部点击:次打印

摘要

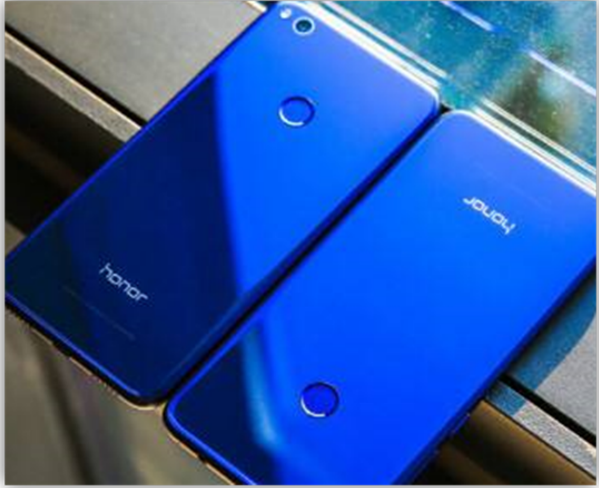

为提升手机玻璃盖板的视觉效果,在本应用案例中，通过优化TiO2-SiO2-TiO2为基础结构的膜系，实现了所需的反射色彩。

应用场景

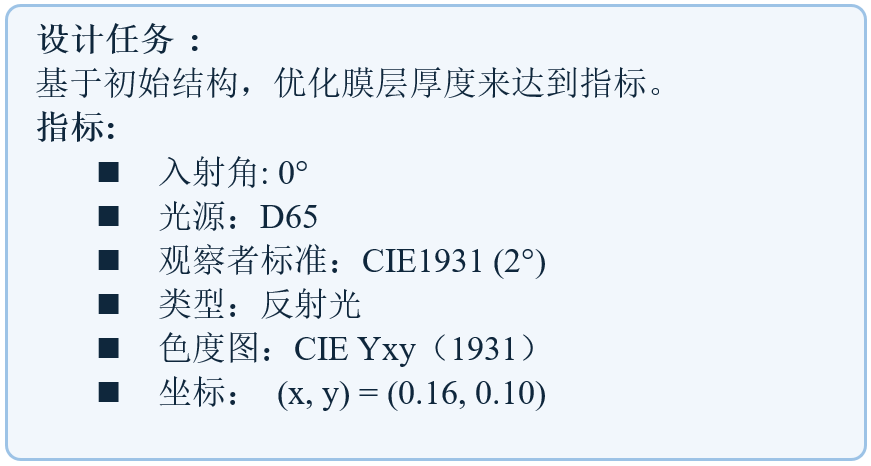

设计一个颜色膜，通过优化初始结构的厚度，目标是在0°入射条件下实现反射光色坐标严格匹配D65光源下的蓝紫色域（CIE 1931标准），目标值为(x,y)=(0.1607,0.1032).

设计结果

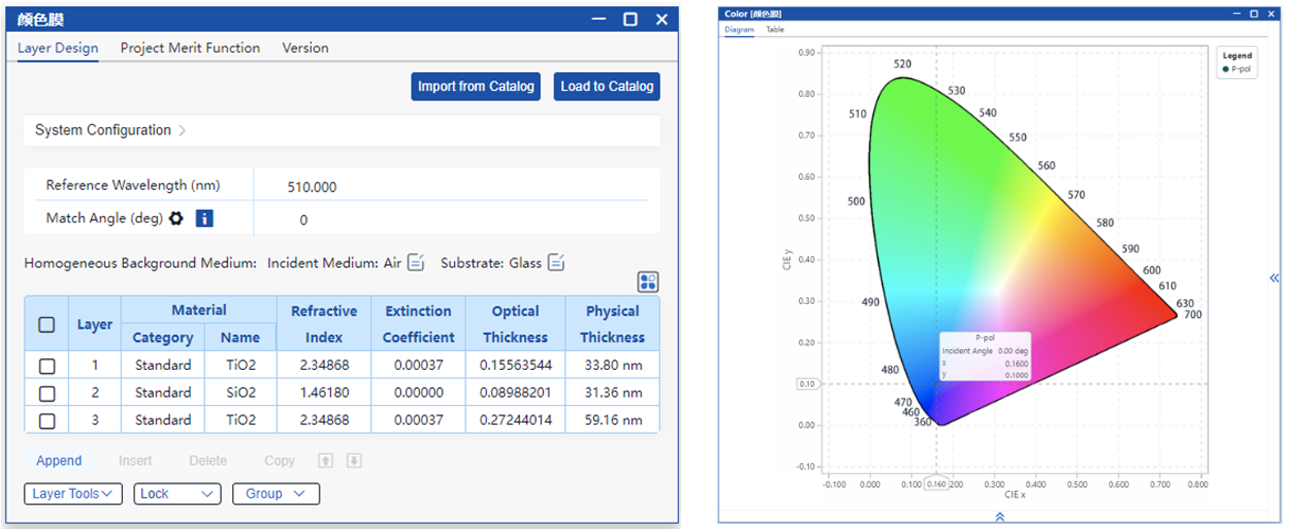

优化后的结果如上图所示，优化后的膜系实现了预期反射的颜色。

设计流程

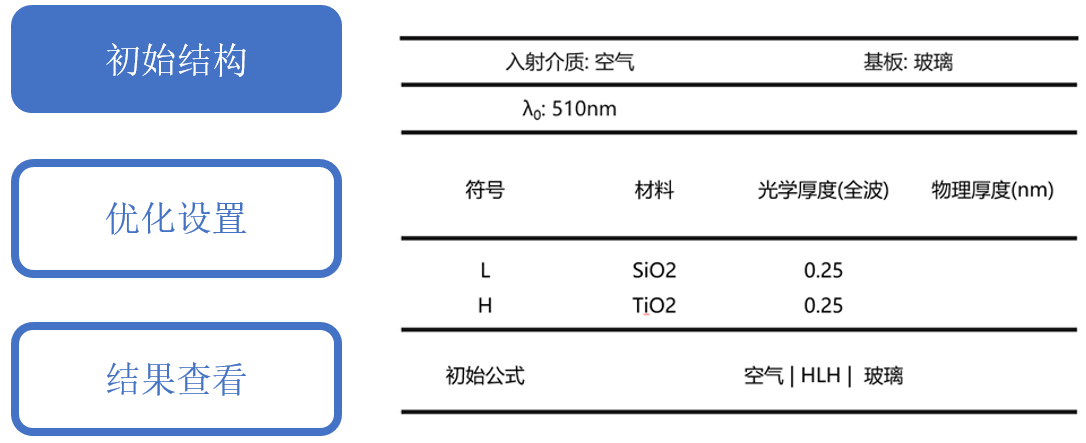

本设计采用典型的颜色膜设计: TiO2-SiO2-TiO2作为初始结构,该结构常用于可见光波段的反射色控制。

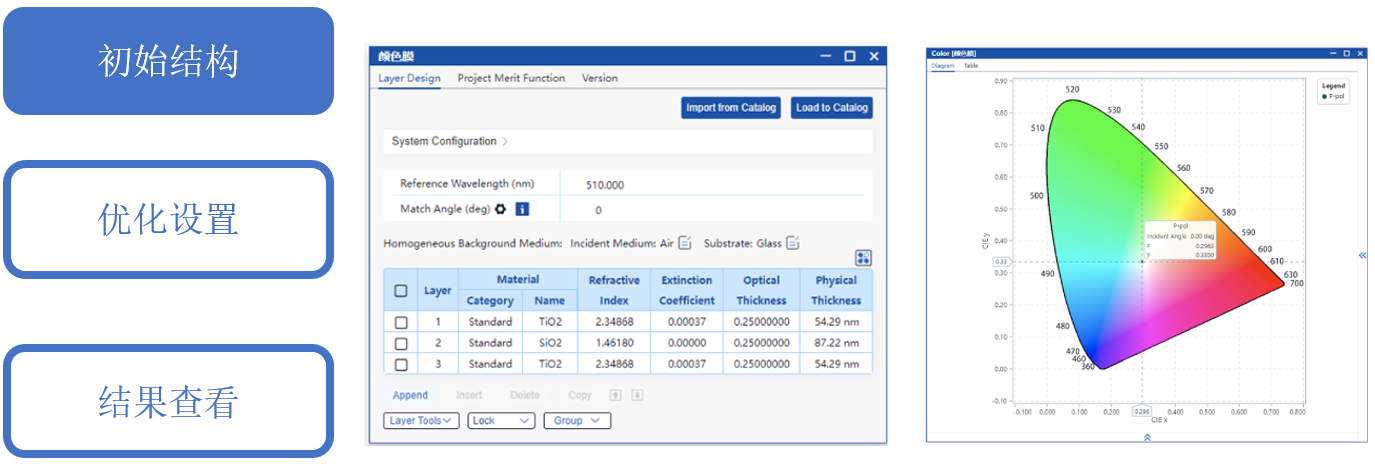

初始结构的反射色见右图，可以看出此时的反射色接近白色，需进一步通过优化工具调整膜厚以实现目标颜色值。

关于公式工具的更多信息: Tutorial: Formula Tool

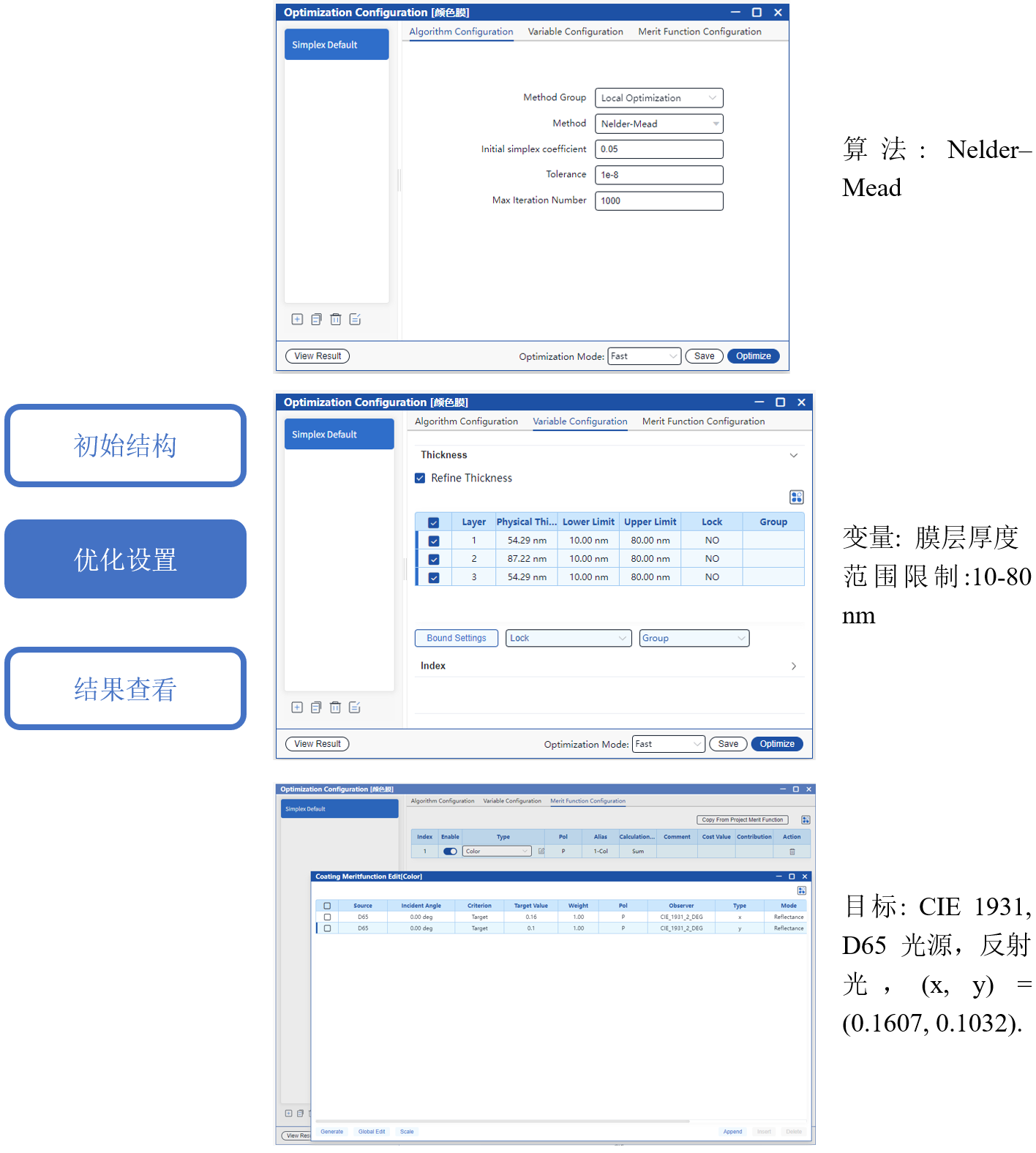

使用单纯形算法优化各层厚度，目标是达到设定的色品图颜色目标(x, y) = (0.16，0.10)。

关于优化的更多信息: Tutorial: Optimization Workflow

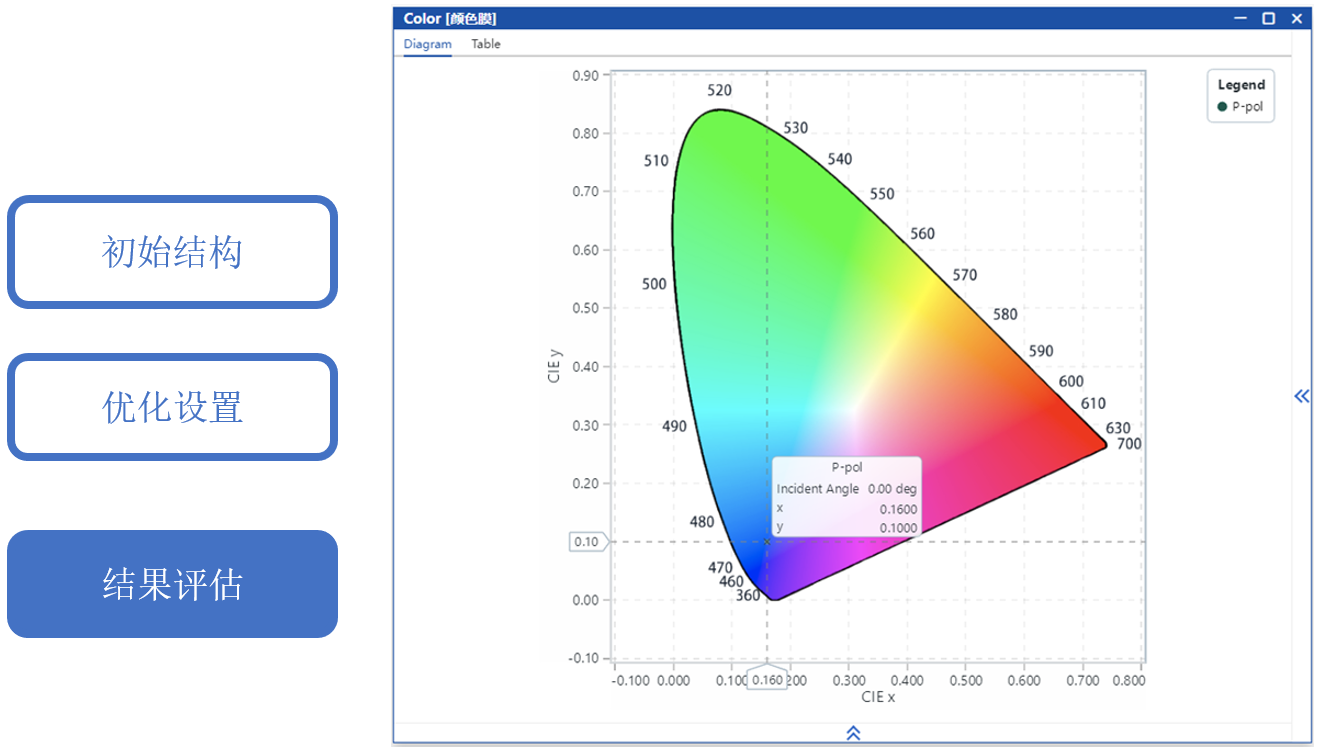

优化后的结果如上图所示，经过优化后的结构完美达到了想要的颜色优化目标，实现了预期反射颜色效果。
