VirtualLab Unity应用：45°青色二向色滤光膜

时间:2025-08-29 16:05来源:讯技光电作者: 技术部点击:次打印

摘要

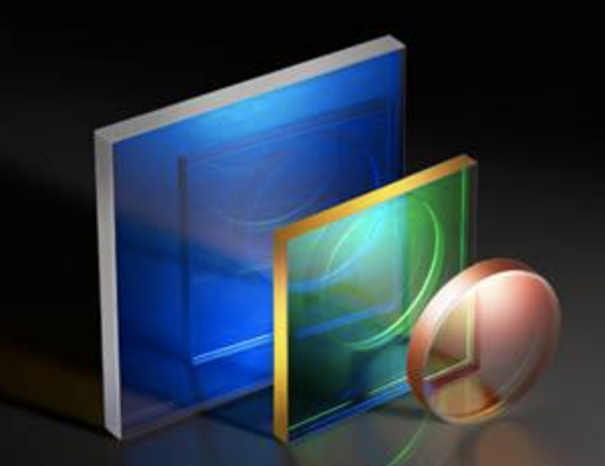

本案例展示了一个专为45°入射条件设计的反射型二向色性青色滤光膜。该膜系能够有效反射蓝绿波段的光，同时透过红光，使其在反射视角下呈现青色效果。

应用场景

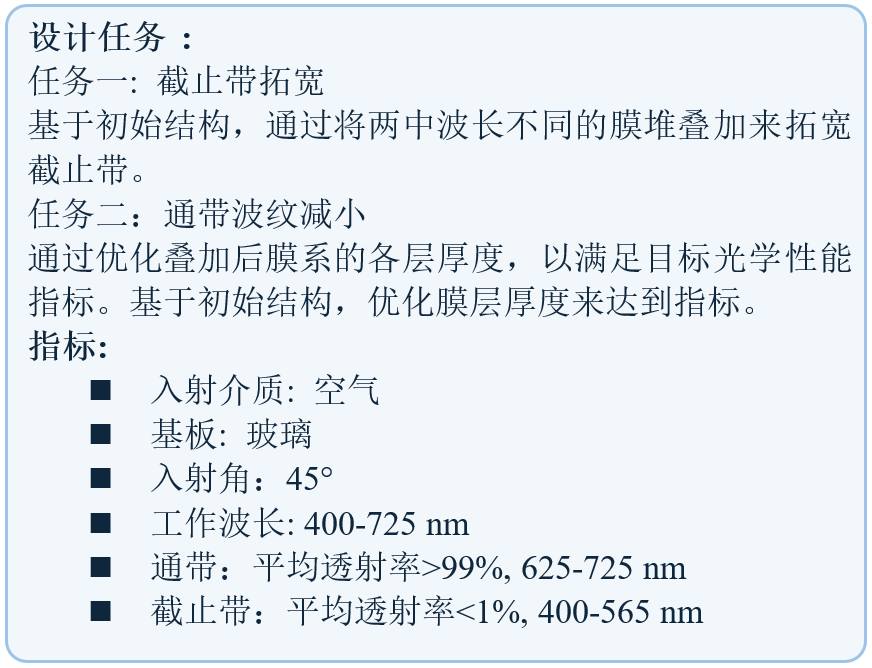

设计一个反射型青色二向色滤光膜，目标是在45°入射时，625-725 nm通带内平均透射率>99%,在400-565 nm截止带内平均透射率<1%.

设计结果

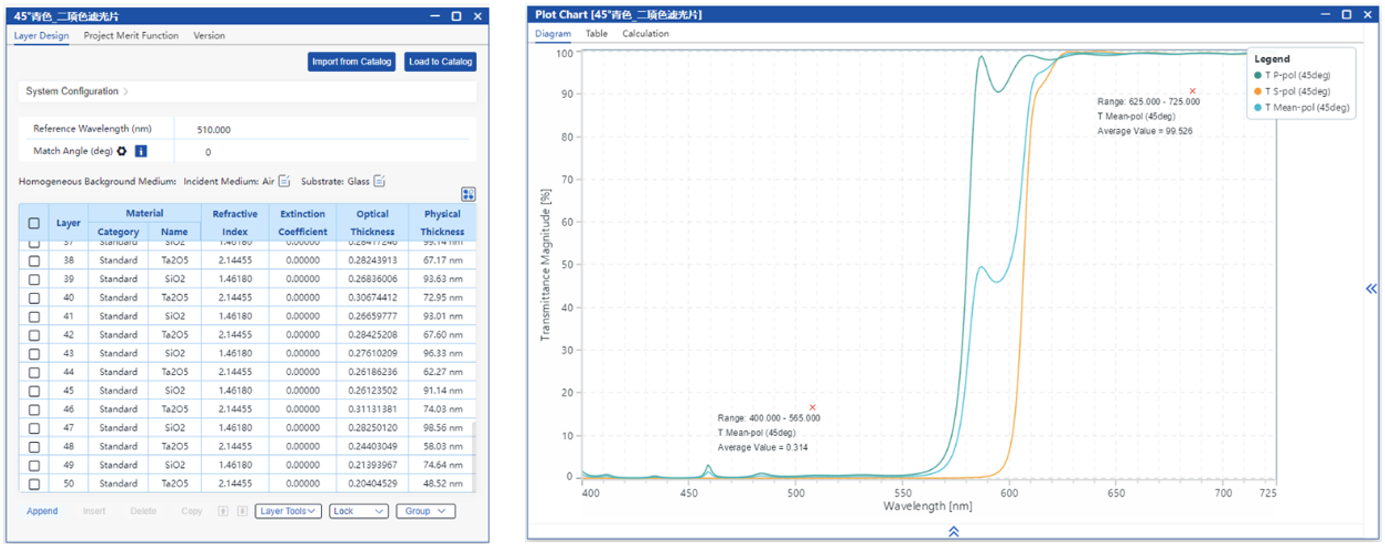

设计结果如图所示，0°入射时，通带平均反射率>98%, 截止带平均反射率小于1%，满足设计指标。

设计流程

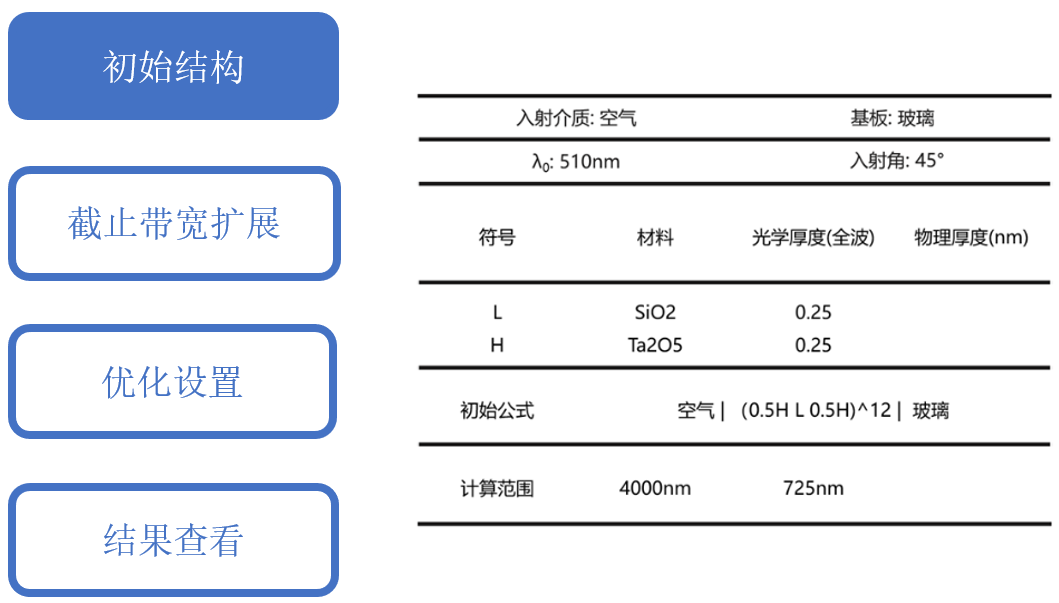

初始结构是一个对称膜堆：（0.5L H 0.5L)^12

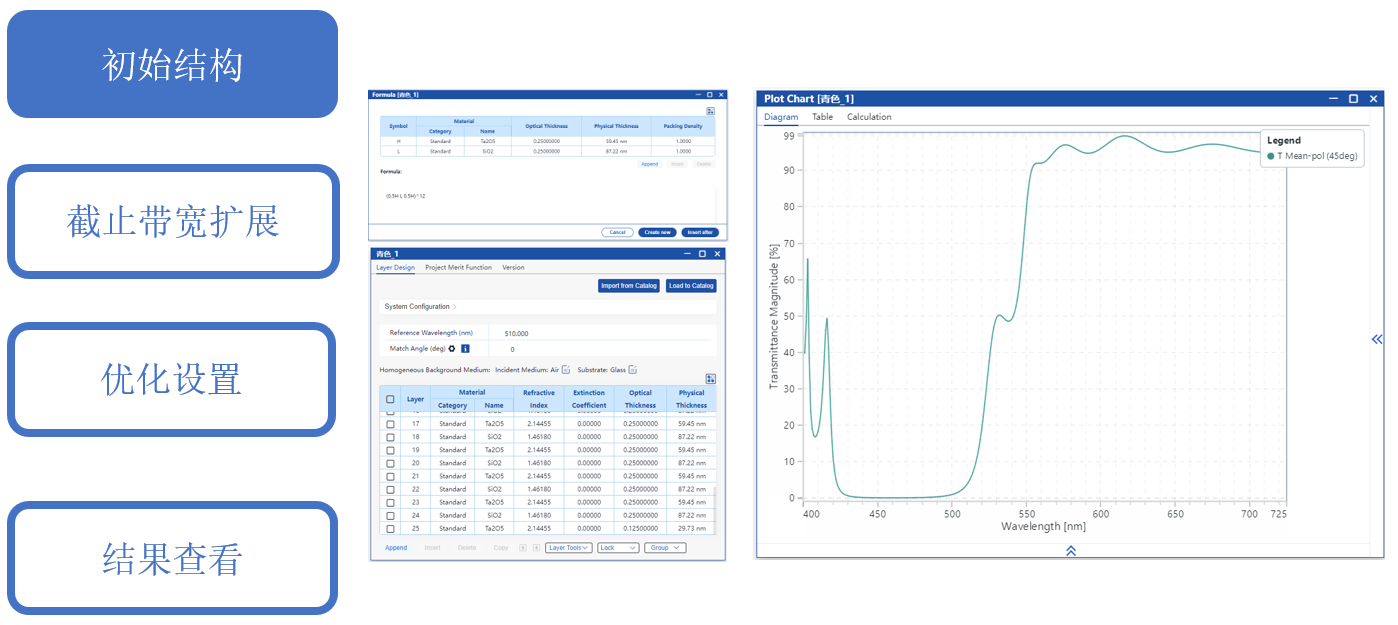

使用公式工具构建了上述膜系作为基础结构，右图展示了其在可见光波范围内45°入射时的光谱。可以看出此时通带波纹较大，截止带的宽度也不达标。

关于公式工具的更多信息: Tutorial: Formula Tool

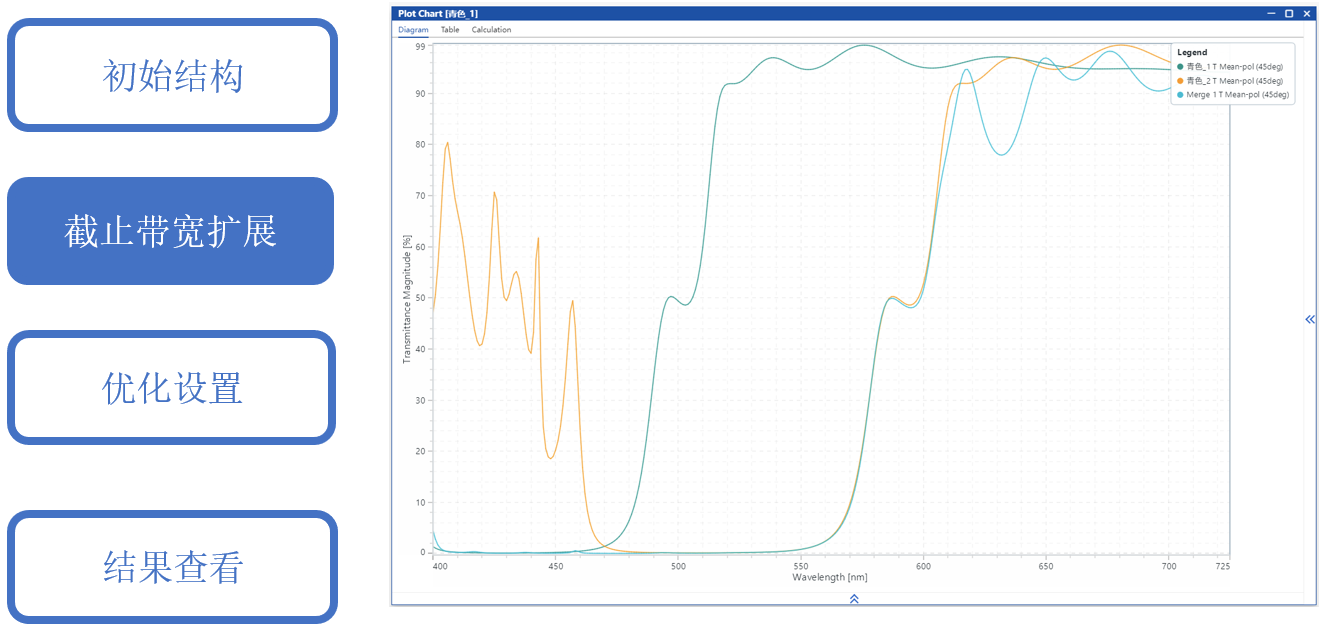

使用光谱图中的“项目合并”功能，可将两个中心波长不同的膜系进行叠加，并预览合并后的光谱响应，从而实现截止带的拓宽。图中的蓝色曲线为合并后的光谱结果，可见截止带宽度得到了显著提升。

关于项目合并功能的更多信息: Tutorial: 多项目光谱对比与项目合并

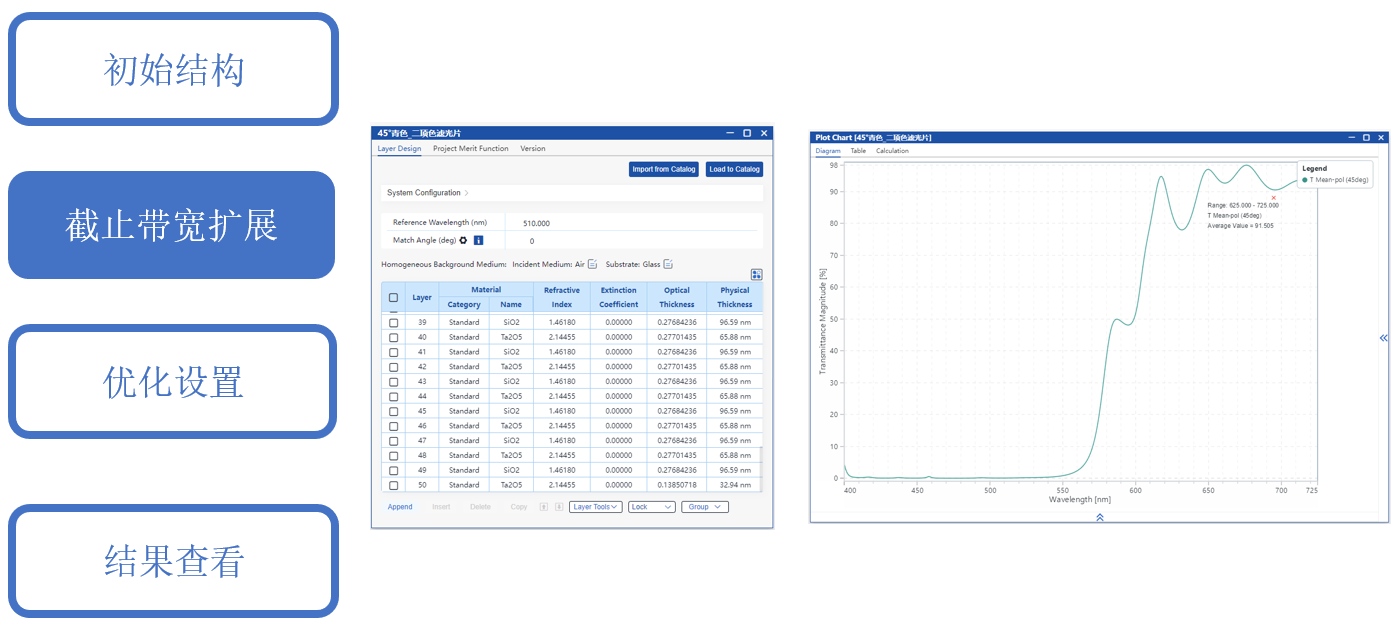

膜堆叠加后的项目如上图所示，可以看到此时的截止带已经满足了指标，但通带平均透射率仍不达标且有较多波纹。

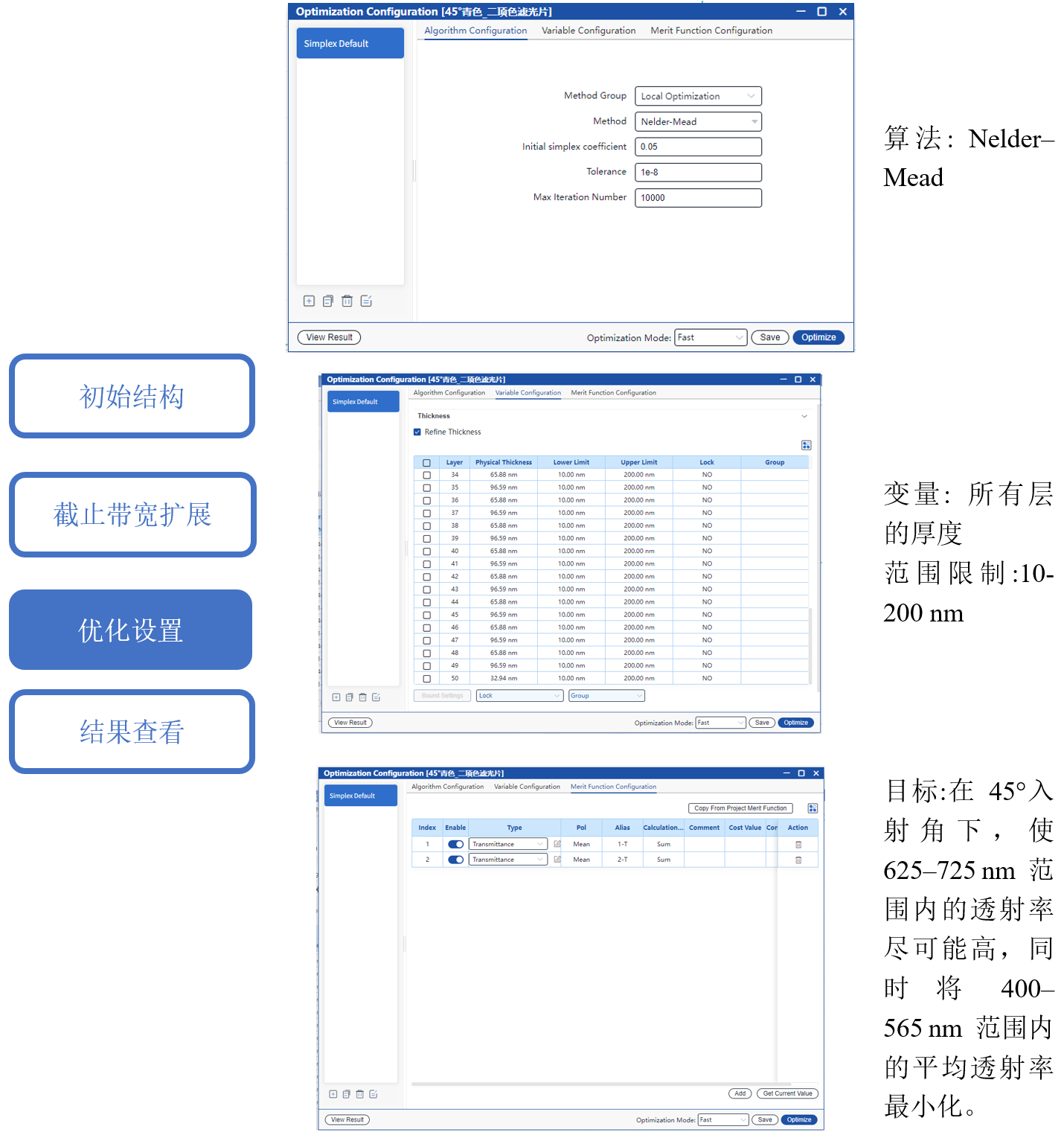

通过 Nelder-Mead 算法优化所有层的厚度，目标是在45°入射角下，使625–725 nm范围内的透射率尽可能高，同时将400–565 nm范围内的平均透射率最小化。

关于优化的更多信息: Tutorial: Optimization Workflow

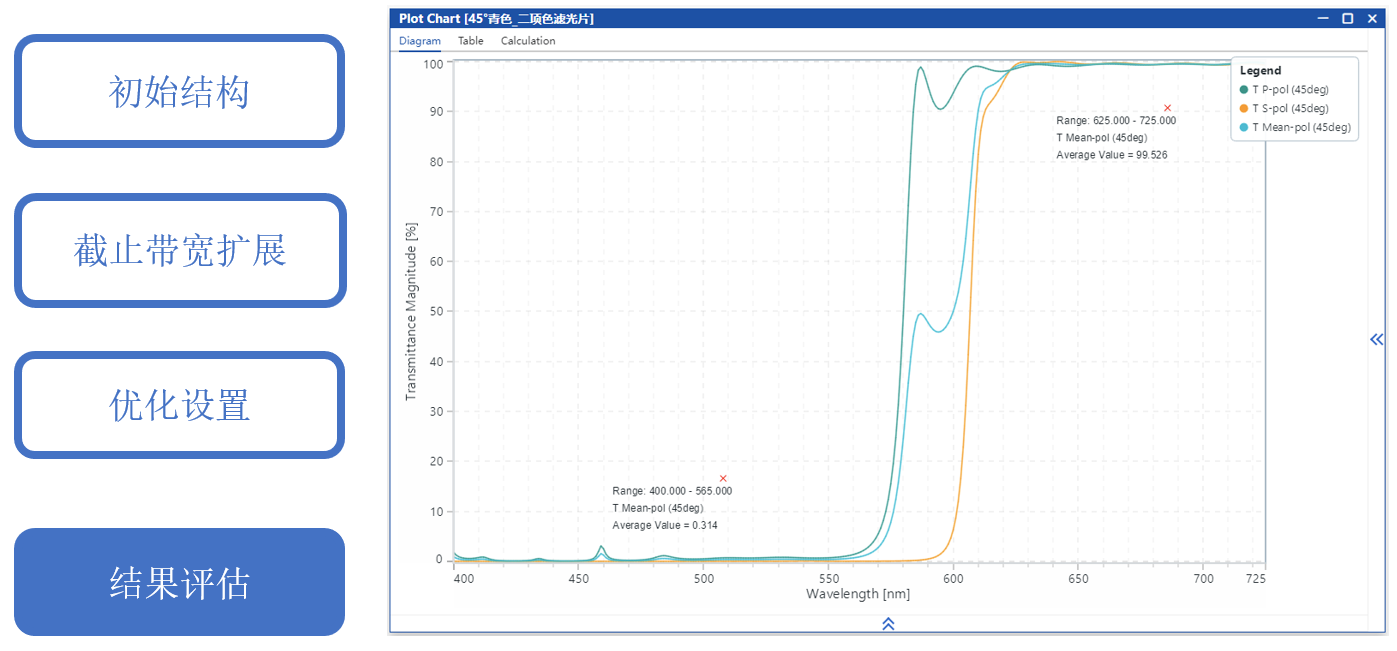

优化后的通带波纹明显减小，且平均反射率大于99%，满足设计要求。
