VirtualLab Unity应用：卡塞格林望远镜

应用场景

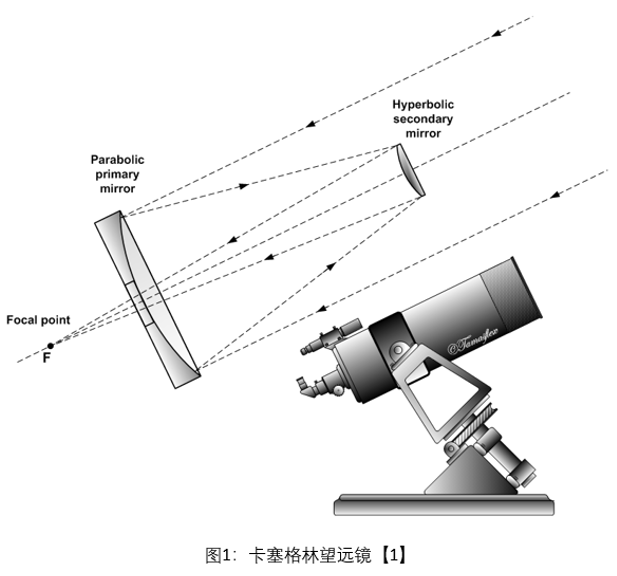

卡塞格林望望远镜广泛应用于天文观测，卡塞格林望远镜广泛应用于天文观测、空间成像和激光测距等领域，凭借其折叠光路设计，实现了长焦距与紧凑结构的结合，具有口径大、像差校正能力强和易于安装探测器等优点。在本案例中，将通过设计一个典型的折返式卡塞格林望远镜光学系统，演示在 VLU 中的光学设计流程，包括初始结构建立、像差分析、评价函数定义、优化。

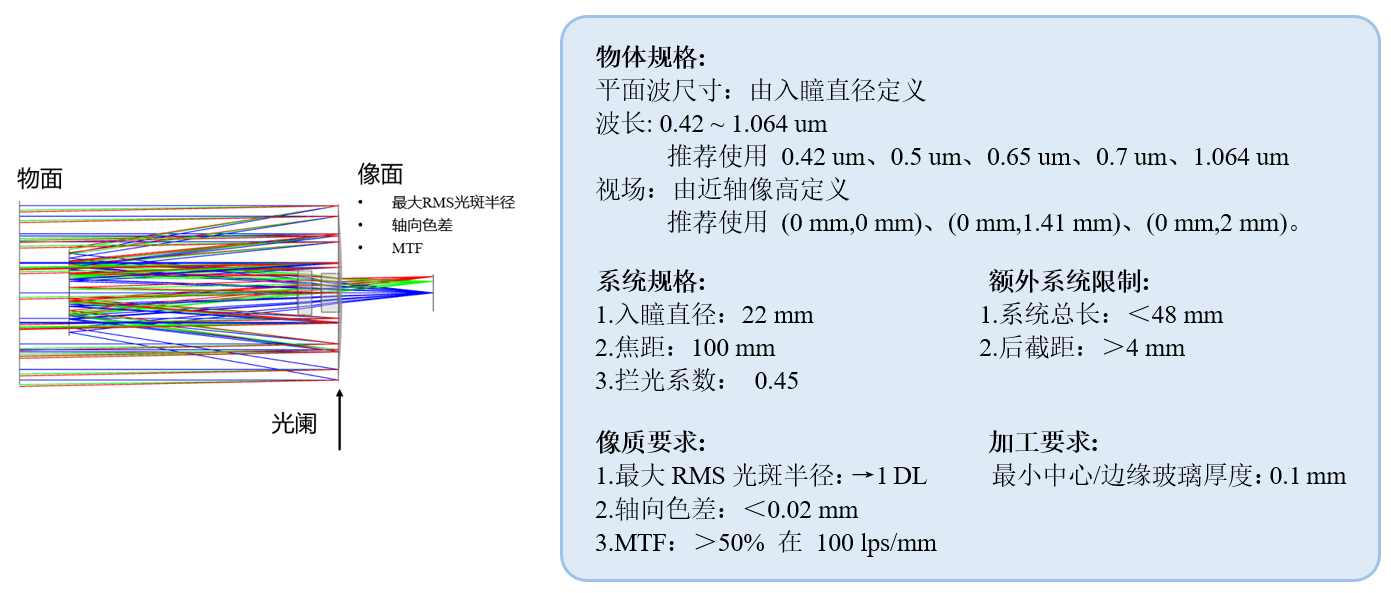

案例说明

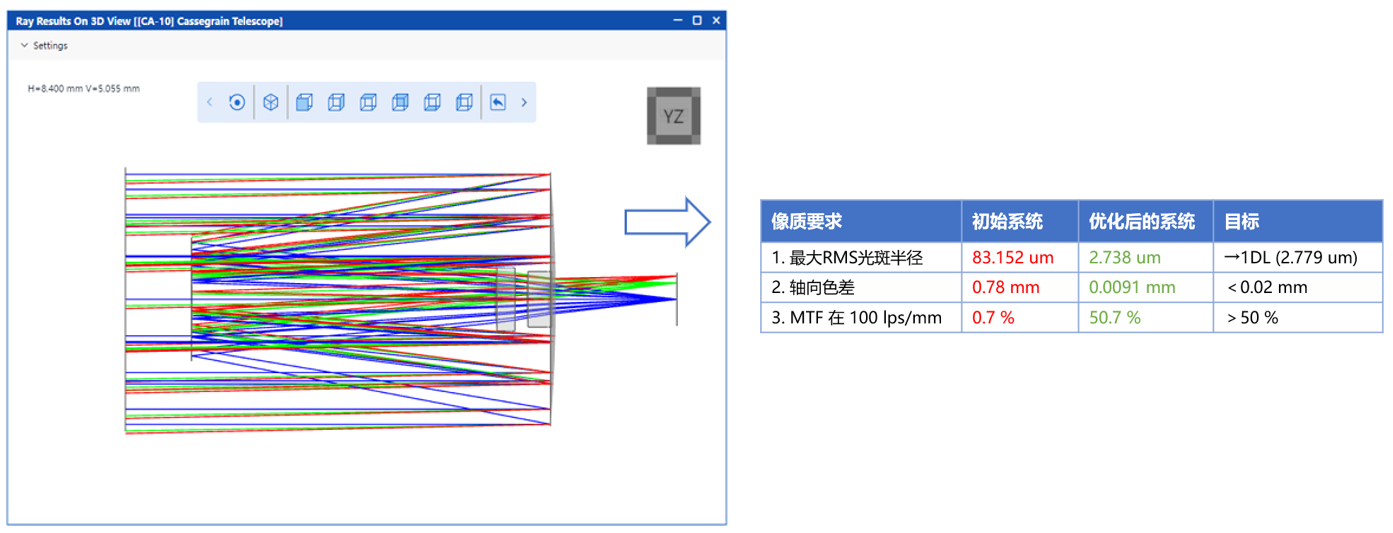

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。



优化后系统的3D光线追迹视图

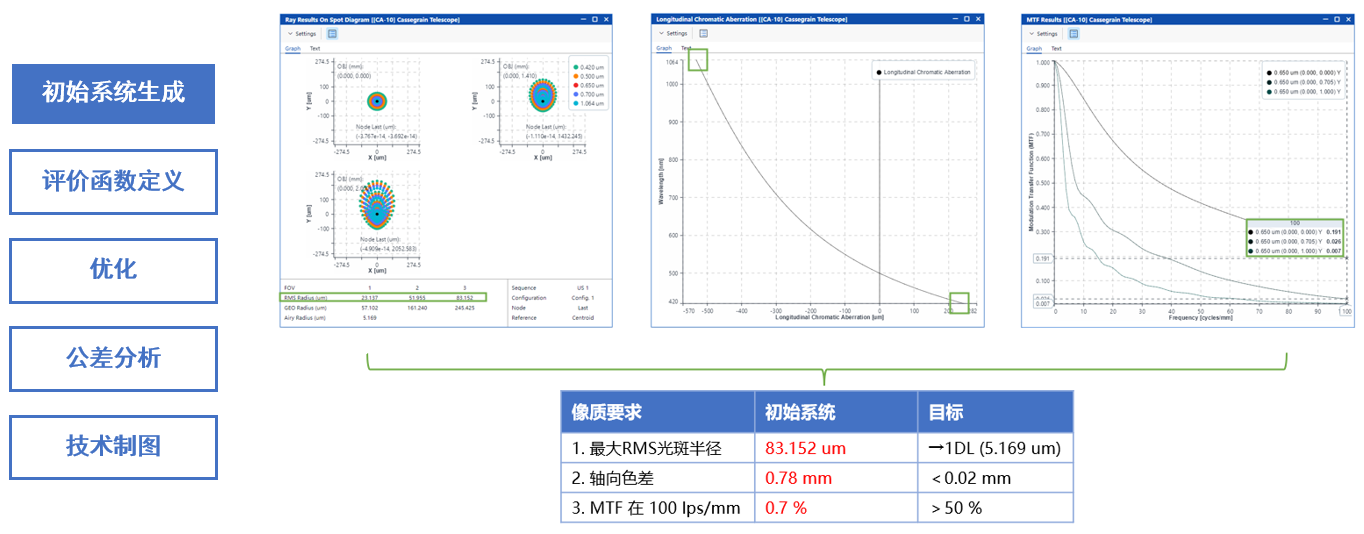

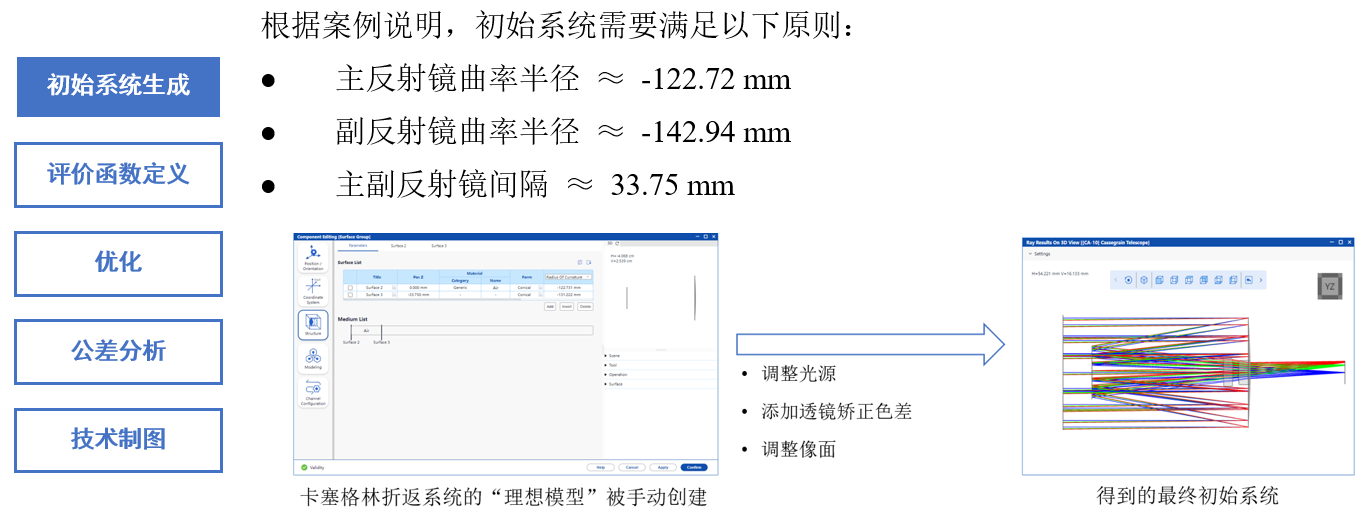

初始系统生成

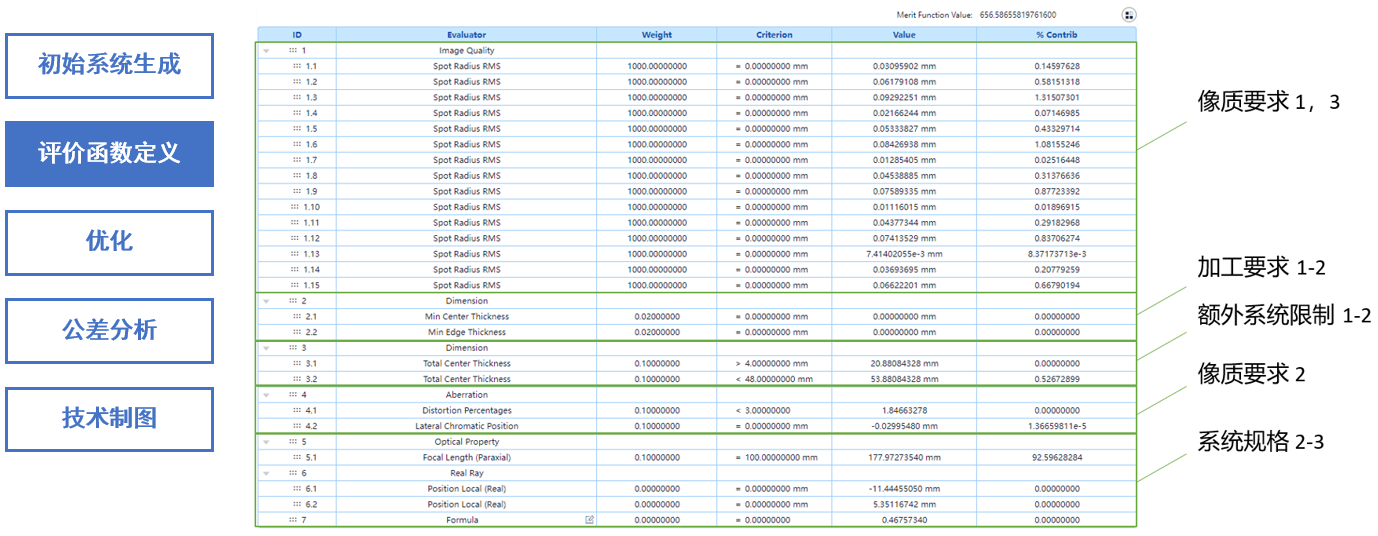

评价函数定义

根据系统规格、额外系统限制以及像质与加工要求，定义了各种与之对应的评价函数。

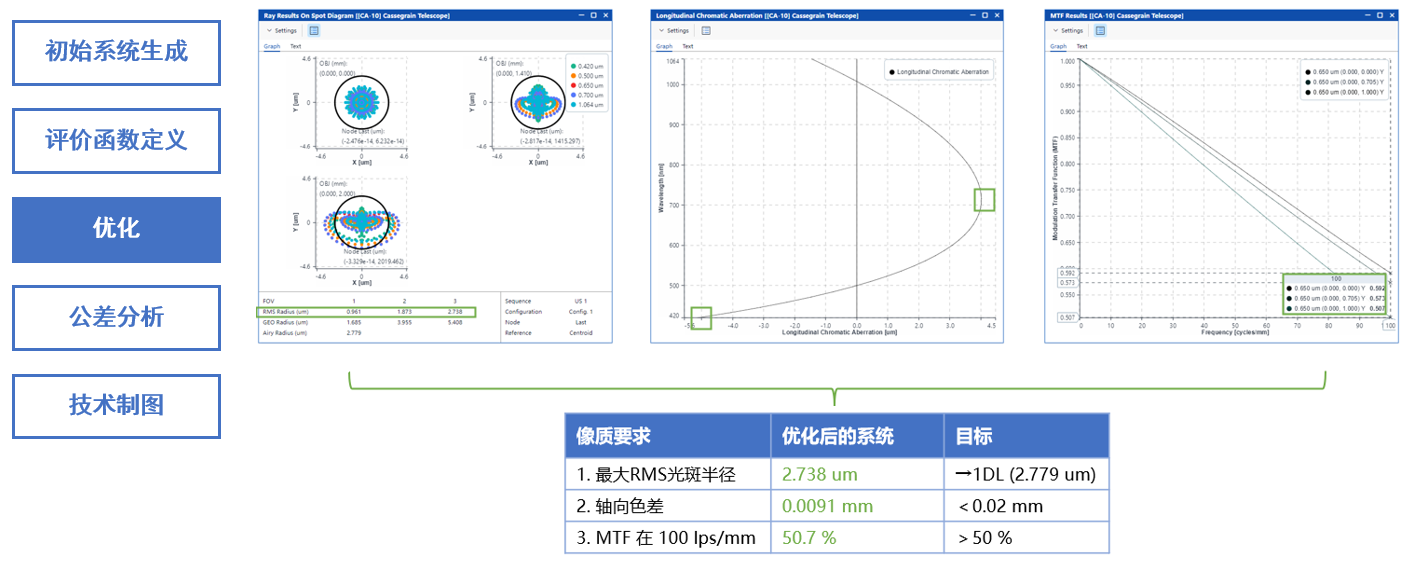

优化

通过采用POWELL算法进行优化后，满足了像质要求 1-3，系统规格 2-3、额外系统限制1-2以及加工要求1。

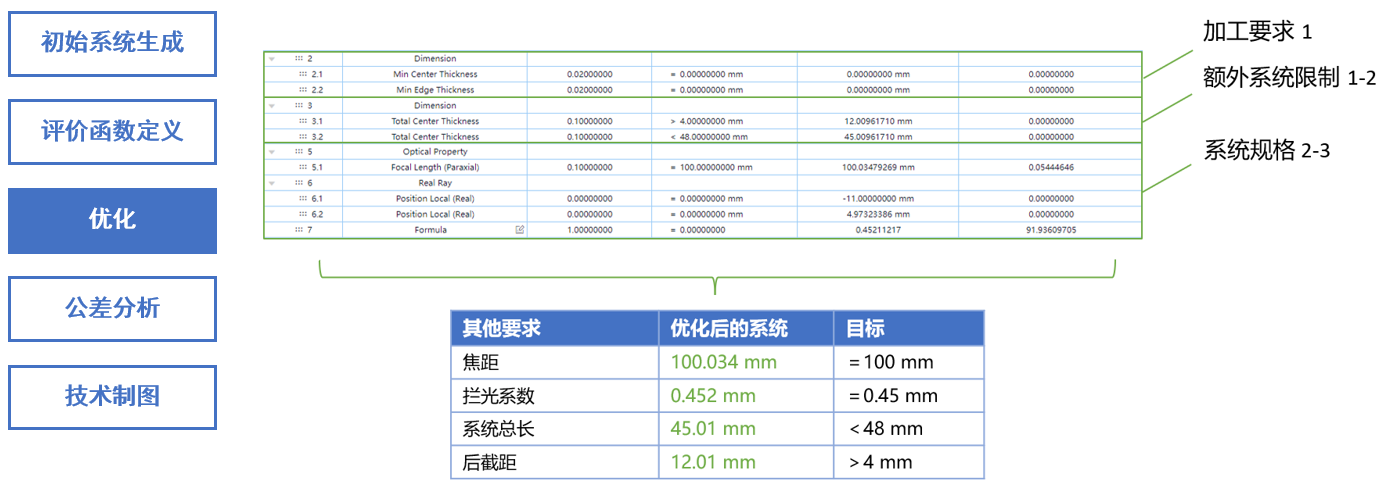

通过采用POWELL算法进行优化后，满足了像质要求 1-3，系统规格 2-3、额外系统限制1-2以及加工要求 1，此外系统规格1在生成初始系统时已满足。
