VirtualLab Unity应用：双高斯照相机物镜

应用场景

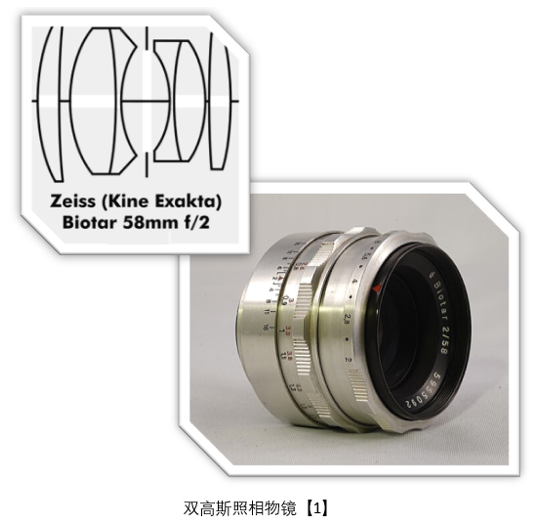

双高斯照相物镜广泛应用于单反相机、工业检测相机、安防监控设备与专业摄影器材中，用于实现大相对孔径成像、宽光谱色差校正以及优异的离轴像质还原。其具有对称光学结构、低畸变率、高分辨率表现的优点，适合应用于对成像清晰度与色彩真实性要求较高的各类摄影光学系统。在本案例中，将在 VLU 中演示双高斯照相机物镜的设计过程，包括初始系统生成、评价函数定义、优化以及结果展示。

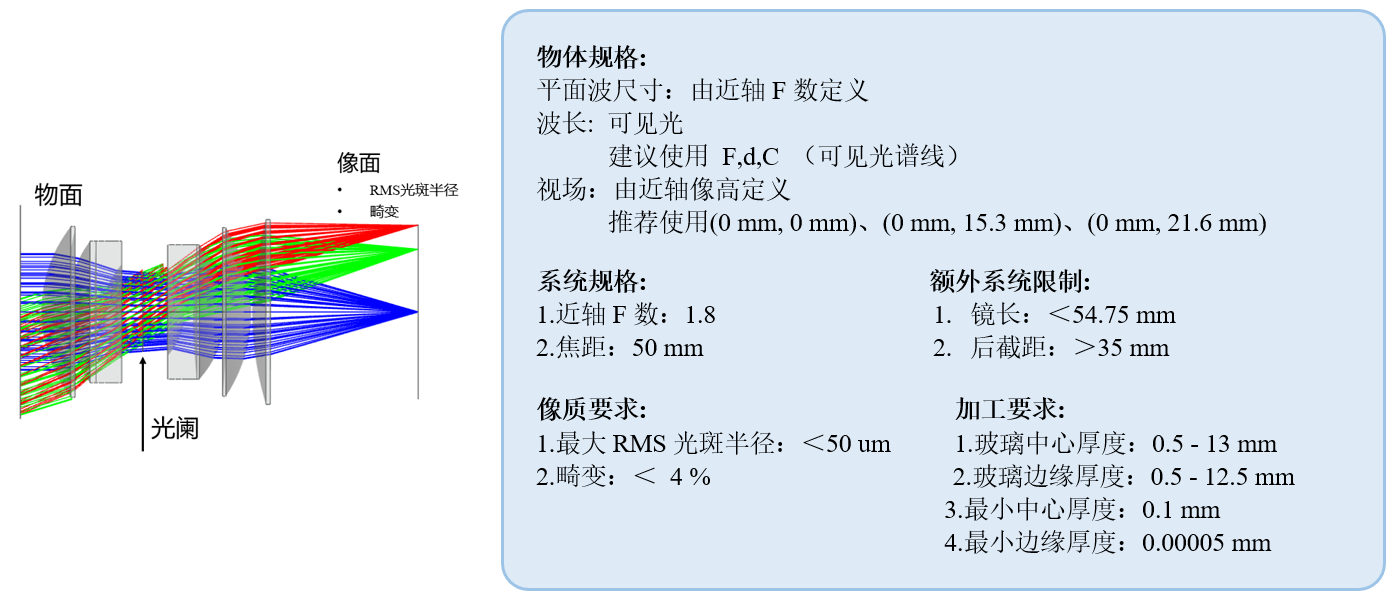

案例说明

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。

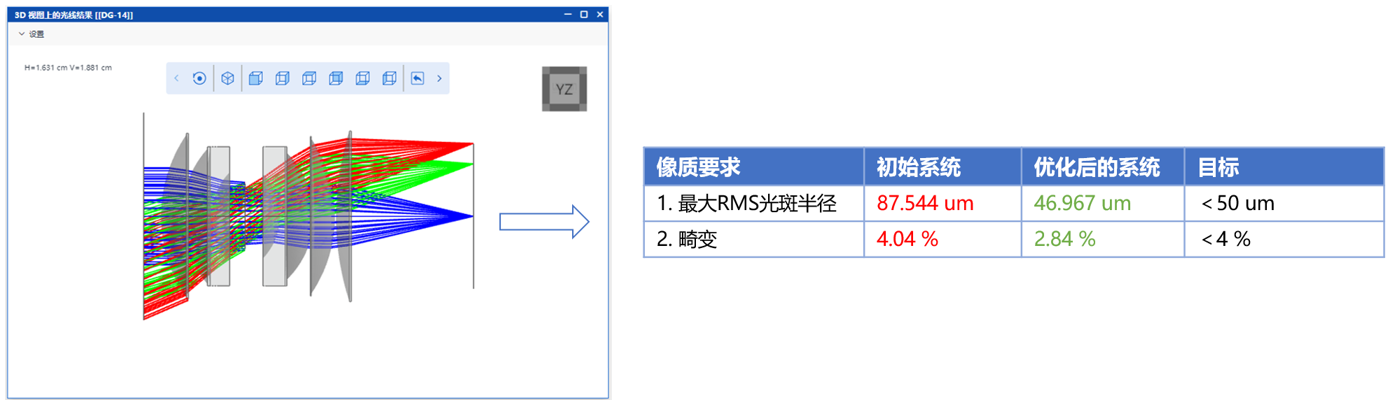

优化后系统的3D光线追迹视图

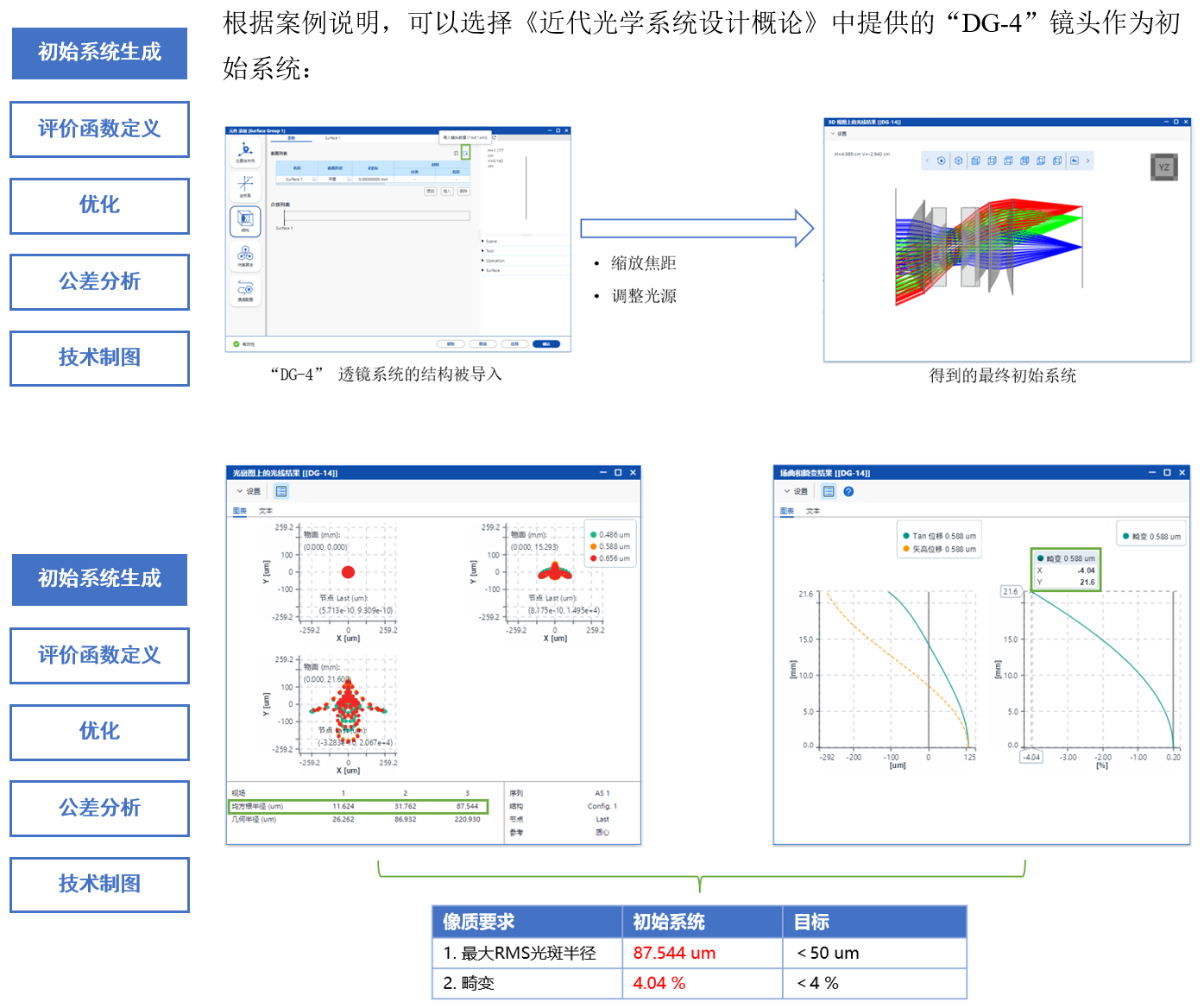

初始系统生成

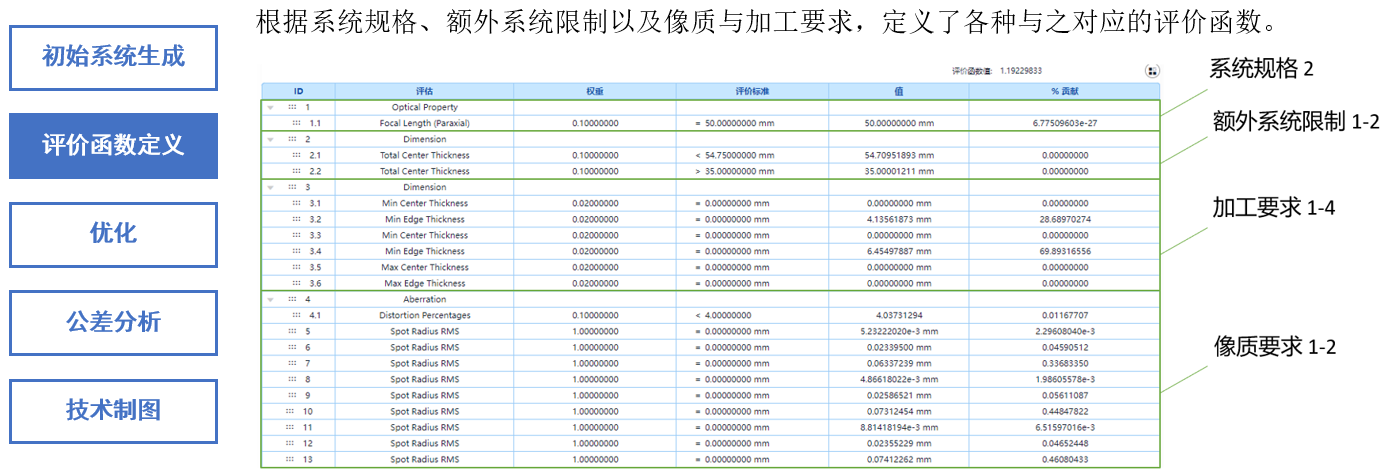

评价函数定义

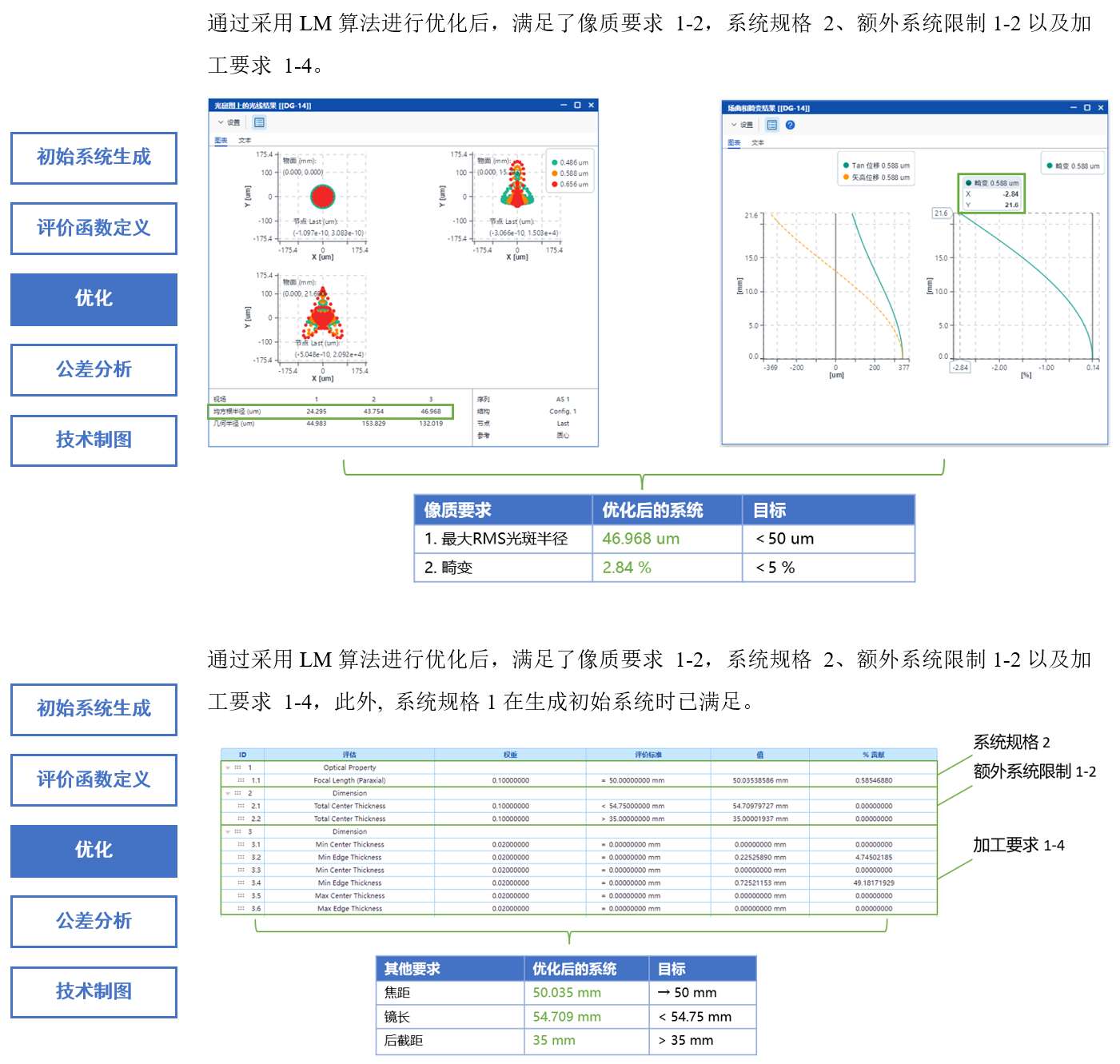

优化
