VirtualLab Unity应用：F-Theta 扫描物镜

应用场景

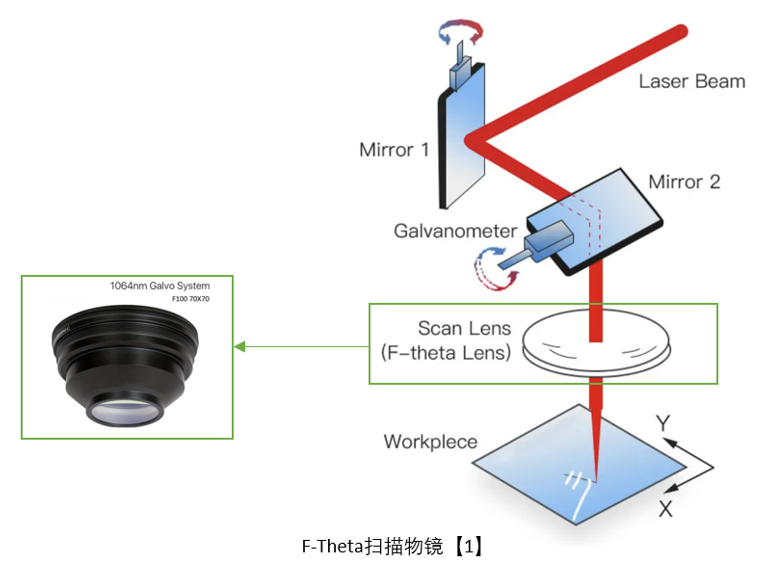

F-Theta 扫描物镜广泛应用于激光打标、激光雕刻、激光切割及三维激光扫描等工业激光加工领域。该类物镜通过将入射激光束在扫描平面上均匀聚焦，实现扫描角度与成像位置呈线性关系（F-Theta 特性），从而保证大视场内的高精度加工与成像。在本案例中，将通过设计一个典型的 F-Theta 扫描物镜，演示在 VLU 中的光学设计流程，包括初始系统建立、像质分析、评价函数定义、优化以及结果展示。

案例说明

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。

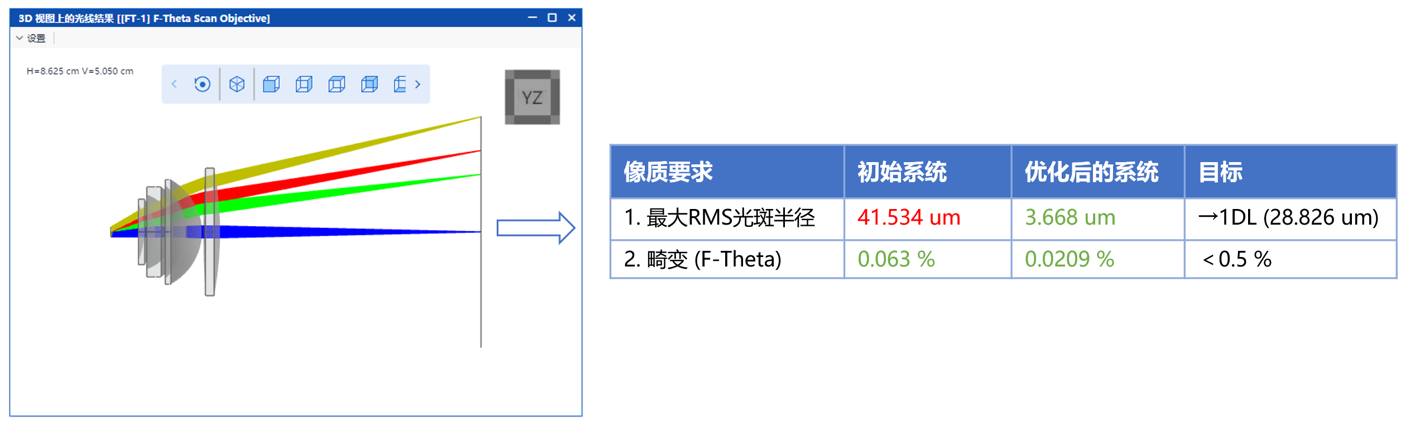

优化后系统的3D光线追迹视图

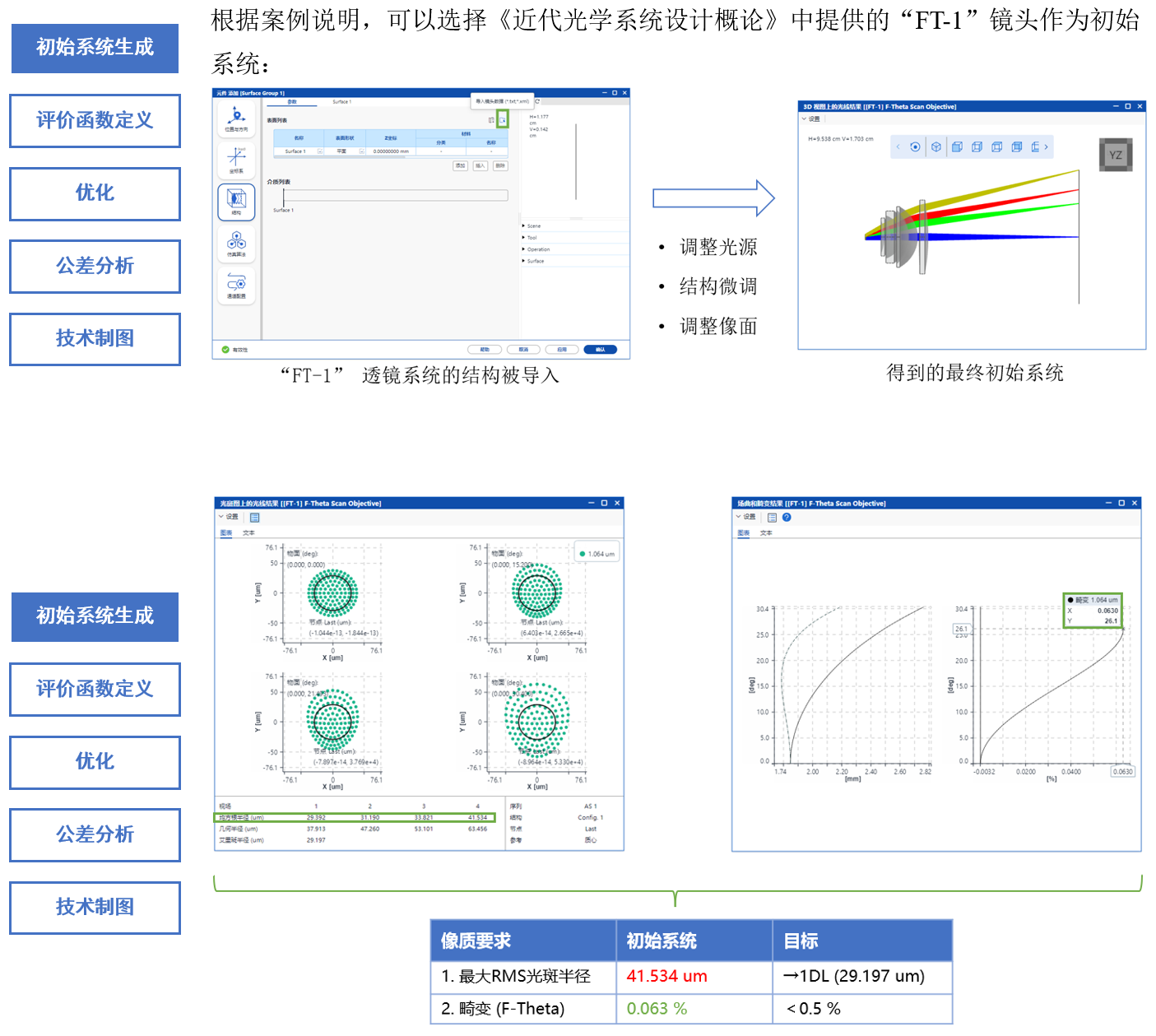

初始系统生成

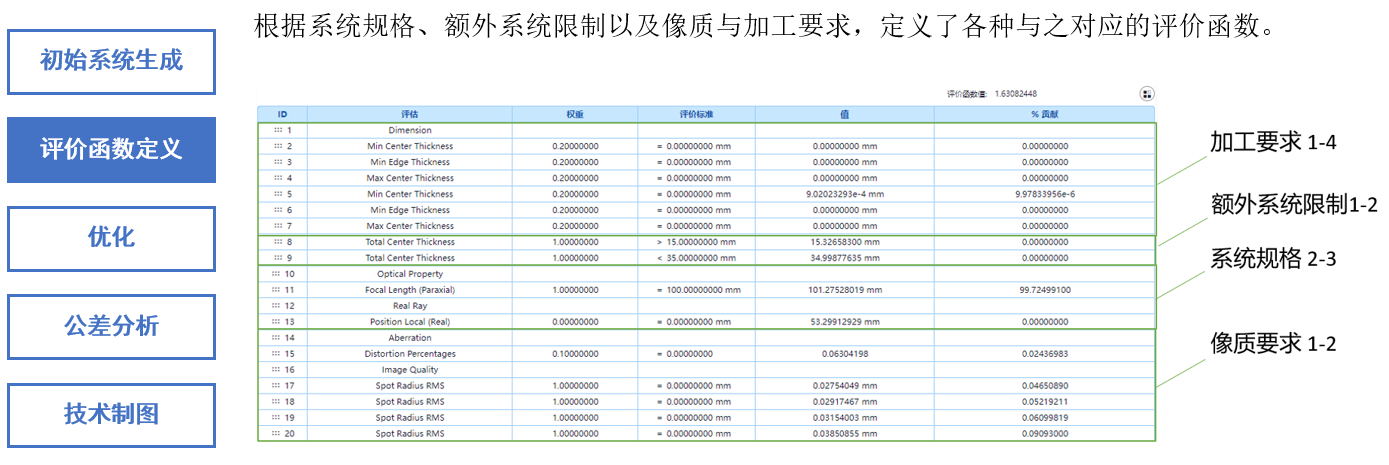

评价函数定义

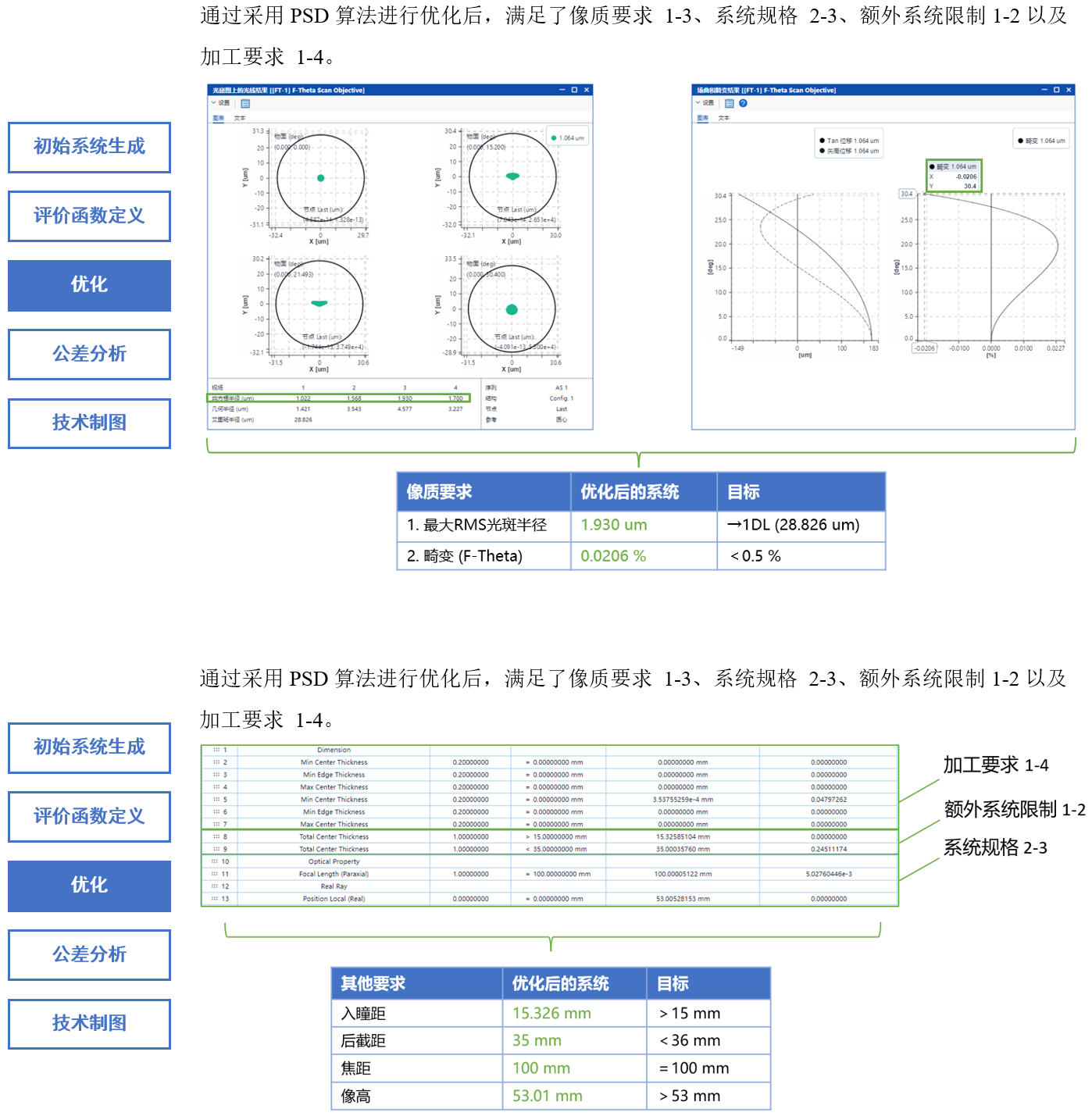

优化
