如何在PanDao中处理非球面透镜?
时间:2025-05-27 18:17来源:讯技光电作者: 技术部点击:打印
非球面是一种旋转对称但横截面为非圆形的曲面,通常可以通过以下形式的幂级数展开式进行描述:
在PanDao中无需输入绝对的曲面形状描述数据,而是需要提取与制造链中光学加工工艺设置相关的参数,例如最小曲率半径、非球面度等。这些参数可通过PanDao的“PRO-OPTIC CONVERTER”工具自动进行转换,(详情可见之前的案例 “利用PanDao确定和转换透镜公差”)。
将幂级数描述转换为Greg Forbes多项式的功能目前正在开发中,并将于近期加入PRO-OPTIC CONVERTER模块。
非球面不具备点对称性,因此倾斜度(Tilting)与侧向位移(Side Shifting)会产生不同的偏心效应(Decenter Effects),需分别定义。

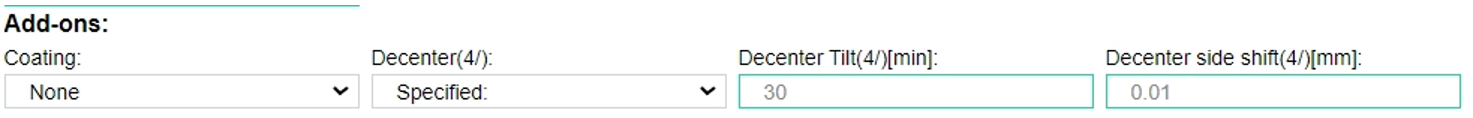

因此,对于非球面,ISO 10110标准采用如"4/x (y)"的标注形式,其中“x”表示透镜倾斜度(单位为角分),“y”表示允许的最大透镜侧向偏移量(单位为毫米)。
