在PanDao中如何对自由曲面进行处理?
时间:2025-07-01 16:01来源:讯技光电作者: 技术部点击:打印
自由曲面定义

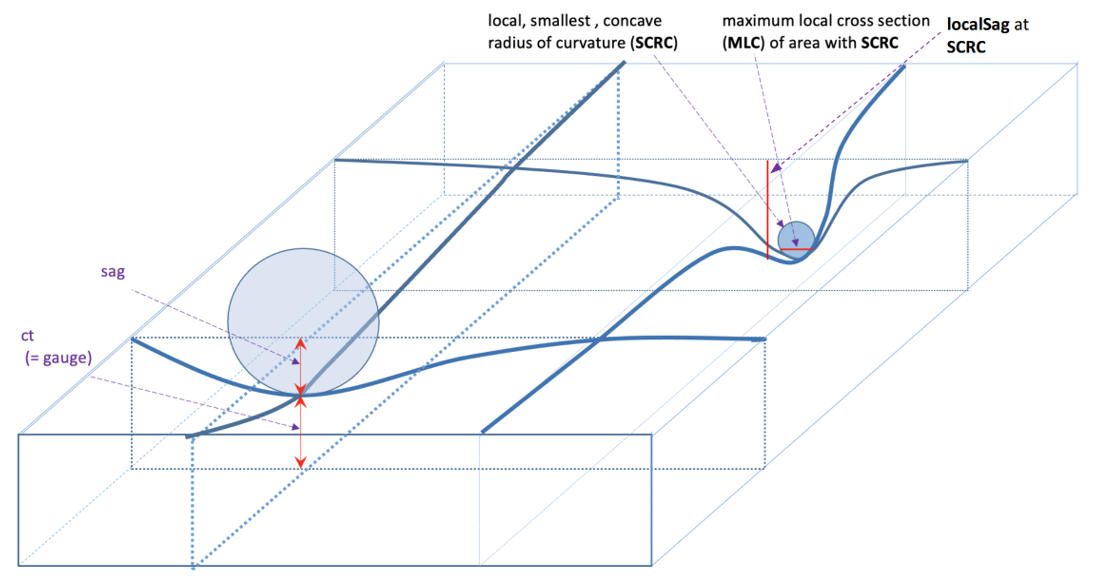

MLC of SCRC:指具有最小凹曲率半径(SCRC)区域的最大局部横截面(MLC)。请参考自由曲面标准图纸,a) 若已知MLC,请输入SCRC处的MLC(单位:mm);b) 若局部曲率半径沿通光孔径连续变化(即dR/(dx, dy) ≠ 0),请输入0.01毫米(此为CNC编程中数据点间距的典型增量值)。
localSag at SCRC;指在最小凹曲率半径(SCRC)所在点z(x,y)处的局部矢高。请参考自由曲面标准图纸。
对于自由曲面的中心厚度,请输入自由曲面最大矢高(Sag)下方对应的局部最小透镜厚度—“gauge”(厚度基准)。
对于自由曲面光学系统的4/定心精度,软件当前没有指定4/定心精度,需要在镜片的另一侧输入4/定心精度。目前,也没有为自由曲面生成中心研磨成本。
请注意,目前软件也没有考虑匹配(a)机器和(b)测试设备和(c)安装设置的坐标系所需的基准设置成本。

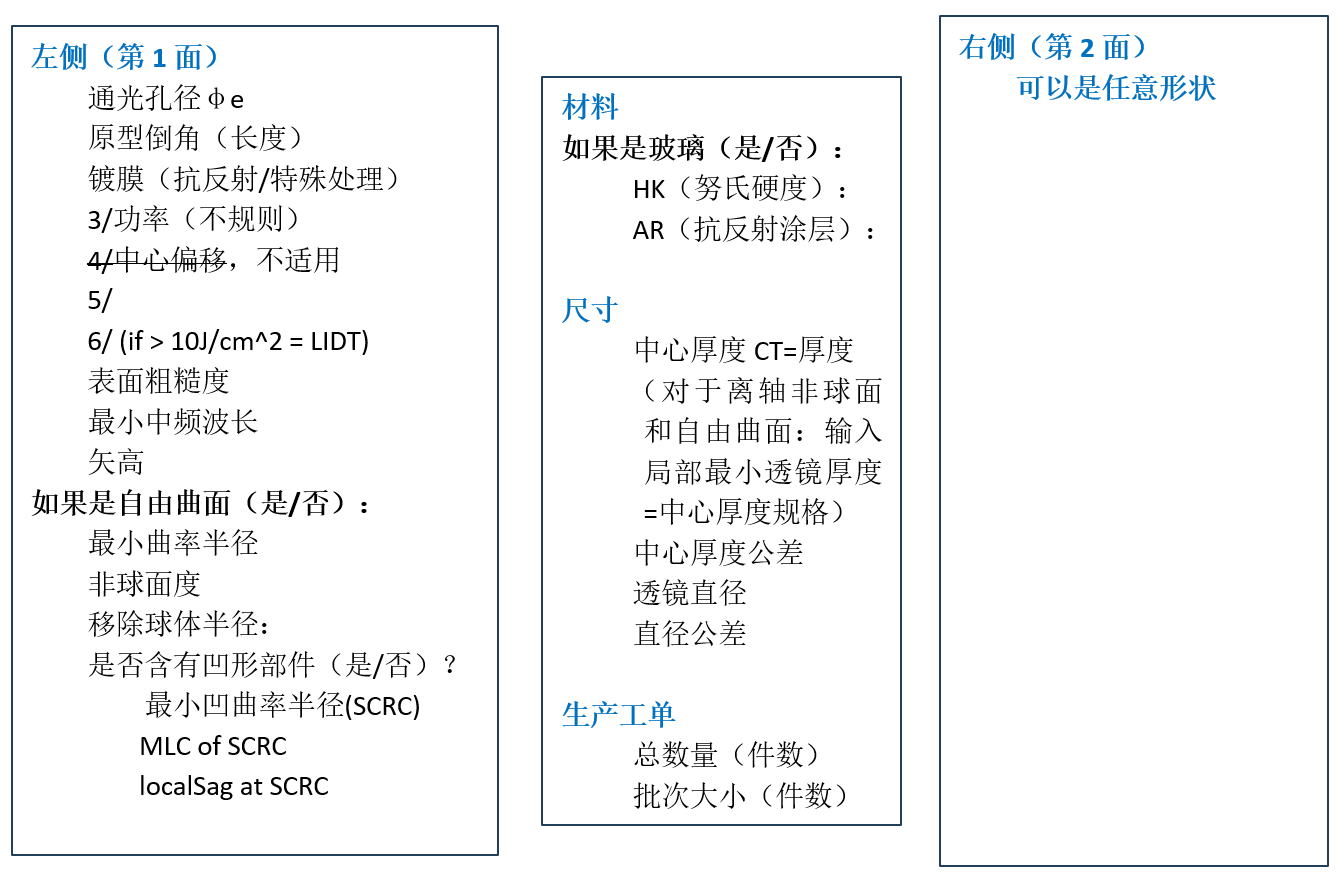

输入参数
