PanDao中离轴非球面表面参数设置

时间:2025-06-17 19:19来源:讯技光电作者: 技术部点击:次打印

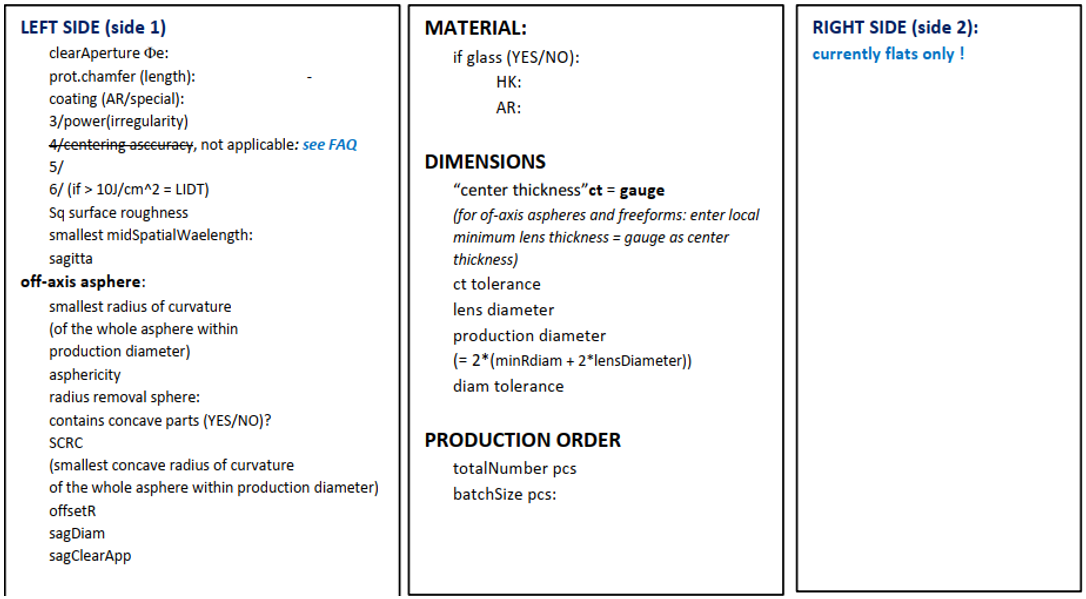

（1）离轴非球面中：什么是“offsetR”？

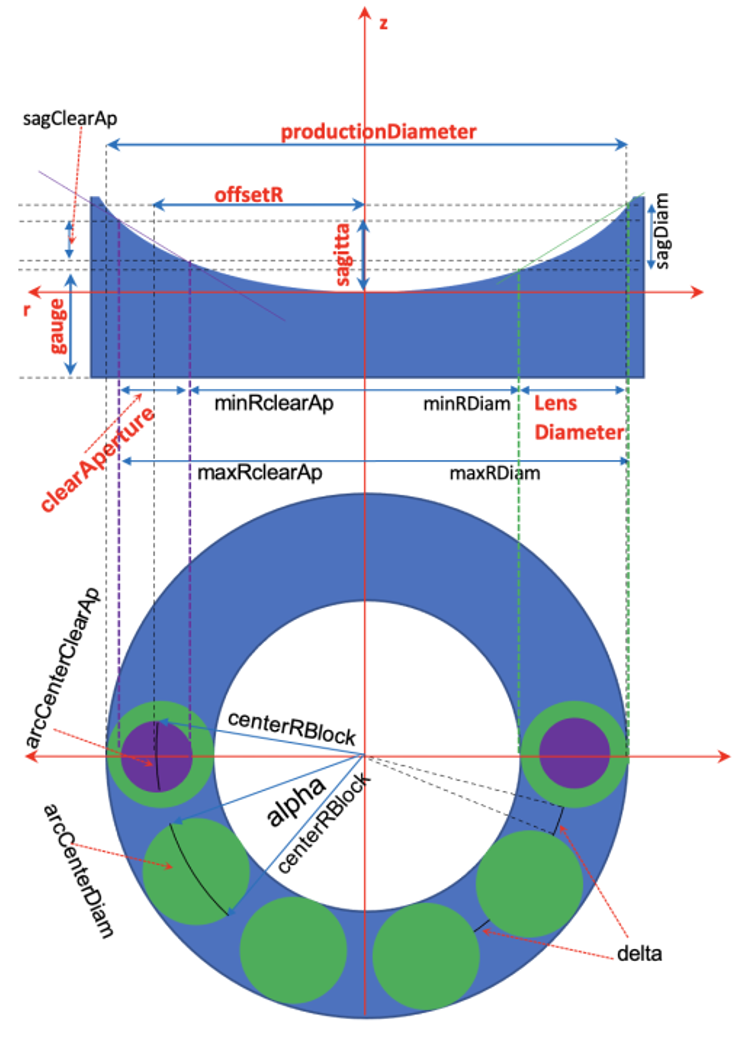

“offsetR”是从非球面的对称轴到离轴非球面通光孔径中心的横向距离。

（2）离轴非球面：在“中心厚度”处应输入什么？

需要查阅标准透镜的图纸：输入称为“gauge”的局部最小透镜厚度数值。

（3）离轴非球面：在“最小曲率半径”和“最小凹曲率半径（SCRC）”处应输入什么？

需要查阅标准透镜的图纸：请输入生成该离轴非球面的整个非球面表面的最小曲率半径，生产直径 = 2 *（最小通光孔径曲率半径 + 透镜直径）。

请注意：

目前，用于匹配以下三个坐标系所需的基准点的设置费用尚未计入：（a）加工机器、（b）测试仪器、（c）安装装置的坐标系统间的对准。
