OptiSystem应用:延迟干涉仪的特性
时间:2024-03-04 18:08来源:未知作者: infotek点击:打印
本案例的目的是演示当输入信号的波长和偏振发生变化时,延迟干涉仪的响应。
图1显示了所设计的系统布局。

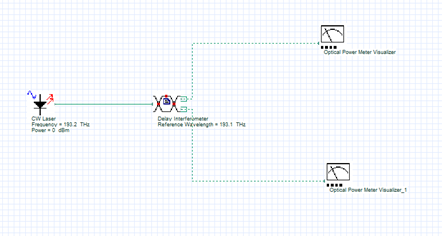

图1.输出信号功率随波长变化系统布局图

CW激光器中的频率参数处于扫描模式,频率在193.0 THz到193.2 THz之间变化。

图2.频率扫描设置

干涉仪中的最大功率比值IL为30 dB,延迟为0.025 ns,参考频率为193.1 THz。参数设置如下图:

图3.延迟干涉仪设置

图4显示了扫描的每个频率在两个输出端口中的响应。

图4.输出端口1和2的输出信号功率

在193.1 THz处呈现0 dBm的曲线是输出端口1处的响应。在相同的频率下,对于输出端口2,信号功率应该在-30 dBm左右。在每条曲线上最大功率峰值之间的频率间隔为40GHz(1/0.025ns)。
为了能够看到参数PDF“偏振相关频移”的影响,我们模拟了一个具有两个延迟干涉仪的系统。
延迟干涉仪中的一个将具有与另一个相对正交偏振的输入信号。此时,信号频率将在193.08THz到193.12THz之间变化。
图5显示了系统布局。
图5.比较不同偏振的两个信号的系统布局

模拟的每个干涉仪的偏振相关频移参数值为10GHz。
输出端口1的响应如图6(a)所示,输出端口2的响应如表6(b)所示。
a) 输出端口1的信号功率
b) 输出端口2的信号功率
图6.输出端口1和2的信号功率

我们可以在图5中看到,输入信号偏振的差异导致不同干涉仪的曲线发生10GHz的偏移。该偏移是干涉仪中的PDF(偏振相关频率偏移)所决定的。
最后,我们使用从0°到360°改变角度的偏振旋转器来分析输入信号中偏振的变化,系统布局如图7。

图7.偏振分析的系统布局
在这种情况下,我们将PDF值设为零,并设置了0.5dB的偏振损耗PDL。
在图8中,我们可以看到偏振的变化会导致额外的损耗,对于正交偏振的信号,其最大值为0.5dB。

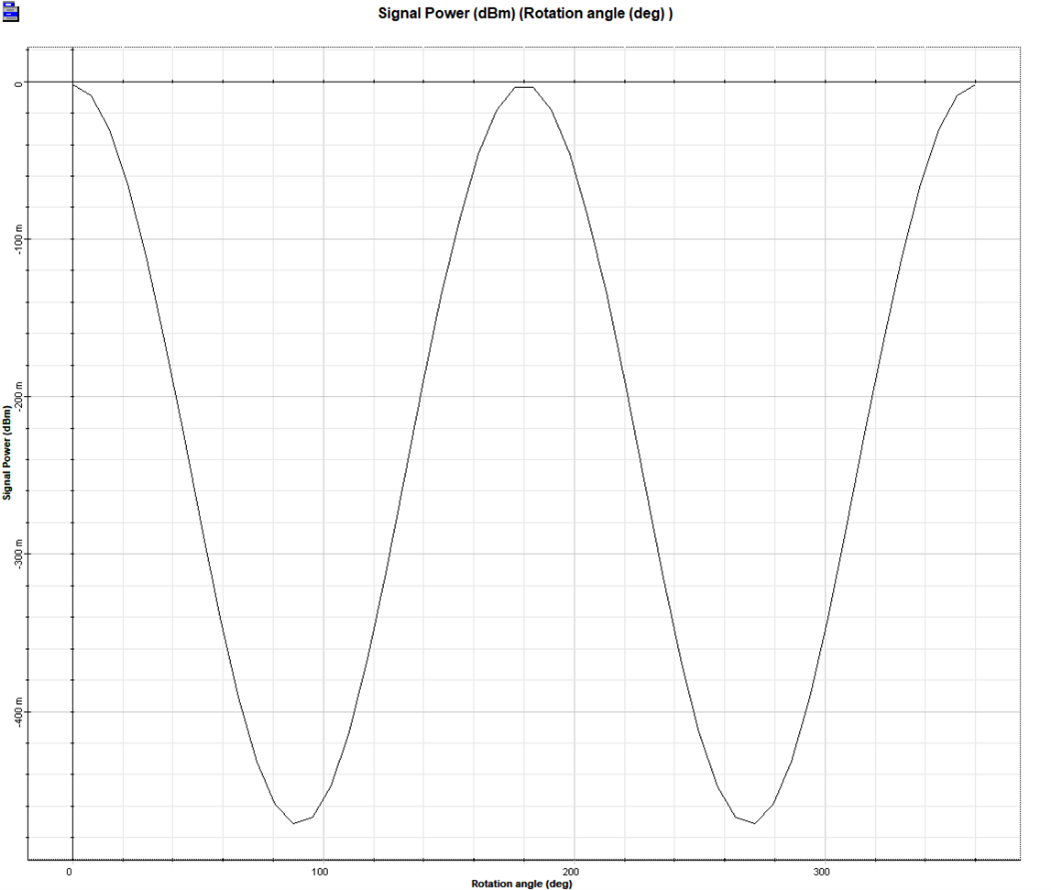

图8.输出信号功率与偏振角变化曲线
